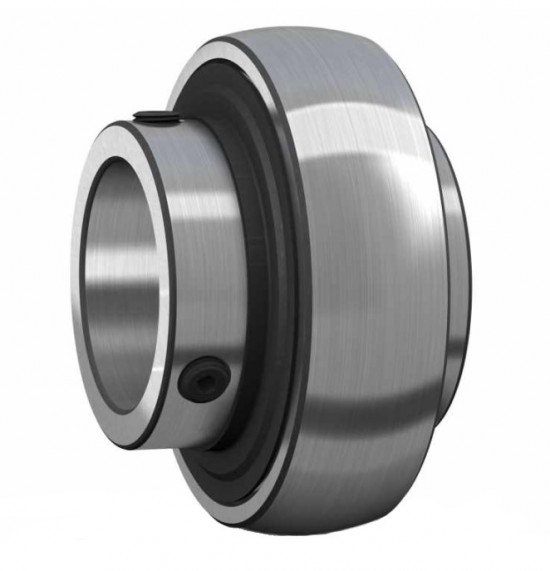

JIB UC 306 upínací ložisko

JIB UC 306 upínací ložisko

Ložisko JIB UC 306 je radiální jednořadé kuličkové upínací ložisko (Radial Insert Ball Bearing) s oboustranně rozšířeným vnitřním kroužkem. Konstrukce disponuje sférickým (kulovým) vnějším kroužkem, který je navržen pro montáž do ložiskových těles, kde umožňuje kompenzaci počáteční nesouososti hřídele. Ložisko je vyrobeno z vysokostředěné ložiskové oceli a je určeno pro náročné průmyslové aplikace s vyšším zatížením.

Alternativní označení a identifikace

• UC 306, UC306
• JIB UC 306
• PID: 389006
• EAN: 389006 (interní identifikátor)
• Radial insert ball bearing JIB

Konstrukční prvky a geometrie

• Způsob upnutí: Zajištění na hřídeli je realizováno pomocí dvou stavěcích šroubů (červů) ve vnitřním kroužku, svírajících úhel 120°.
• Vnější kroužek: Sférický profil povrchu pro vyrovnání náklonu v tělese (domečku).
• Vnitřní kroužek: Symetricky rozšířený na obě strany pro zvýšení stability uložení.
• Těsnění: Integrované kontaktní těsnění chránící vnitřní prostor před nečistotami.
• Materiál: Korpus ložiska i valivé prvky z ložiskové oceli, ocelová klec.

Oblast použití / Příklady aplikací

Ložiska řady UC 306 jsou primárně určena pro osazení do ložiskových jednotek (těles) typu UCP, UCF, UCFL nebo UCT. Nacházejí uplatnění v dopravníkových systémech, zemědělské technice, balicích strojích a v těžkém strojírenství, kde je vyžadována vysoká únosnost a schopnost eliminovat drobné montážní nepřesnosti.

Montáž a údržba

Ložisko se nasouvá na hřídel s tolerancí h7 až h9 a fixuje se dotažením integrovaných stavěcích šroubů. Díky sférickému vnějšímu kroužku je ložisko schopno eliminovat statickou nesouosost, nikoliv však dynamické kmitání. Produkt je zpravidla dodáván s prvotní náplní plastického maziva, přičemž vnější kroužek obsahuje mazací otvory pro budoucí domazávání skrze maznici v tělese.
