JIB SC 206-2RS upínací ložisko

JIB SC 206-2RS upínací ložisko

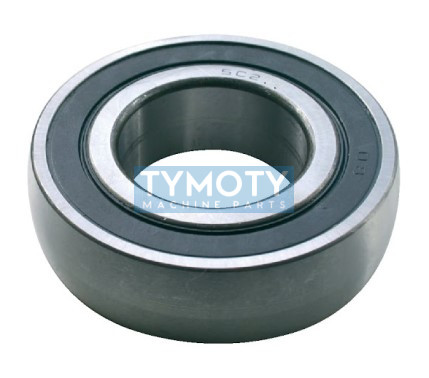

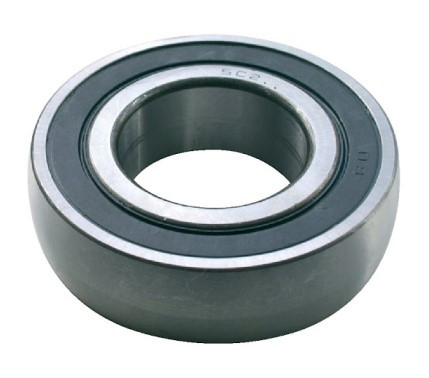

JIB SC 206-2RS je speciální upínací kuličkové ložisko (ložisková vložka) navržené pro osazení do ložiskových těles. Toto ložisko disponuje válcovou vnitřní dírou pro standardní uložení na hřídel a kulovým (sférickým) povrchem vnějšího kroužku, který umožňuje kompenzaci statické nesouososti hřídele vůči tělesu. Konstrukčně vychází z řady 6206, je však modifikováno pro použití v ložiskových jednotkách.

Alternativní označení a identifikace:

• Typové označení: SC 206-2RS
• Ekvivalenty a alternativy: L.UD 206 JIB, SC206-2RS, CS 206-2RS
• Produktové ID (PID): 384762

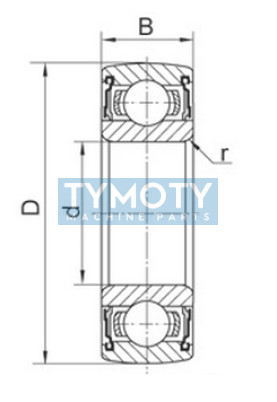

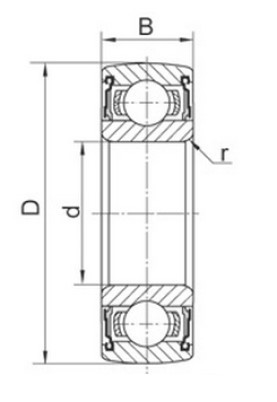

Geometrie a konstrukce

• Válcová díra: Standardní profil díry pro montáž na hřídel o průměru 30 mm.
• Sférický vnější kroužek: Kulový vnější povrch umožňuje naklápění ložiska v tělese, čímž eliminuje pnutí při průhybu hřídele.
• Kontaktní těsnění 2RS: Oboustranné pryžové těsnění s ocelovou výztuhou zajišťuje ochranu proti průniku prachu, vlhkosti a jiných nečistot do vnitřního prostoru ložiska.
• Materiálové složení: Vysoce kvalitní ložisková ocel zajišťující dlouhou životnost a vysokou dynamickou únosnost.

Konstrukční vlastnosti:

Ložisko je z výroby naplněno plastickým mazivem, které je optimalizováno pro standardní provozní teploty. Díky integrovanému těsnění 2RS je ložisko bezúdržbové po celou dobu své životnosti v čistých provozech. Konstrukce SC řady (označovaná též jako CS) se vyznačuje kompaktními rozměry, kdy šířka vnitřního kroužku odpovídá standardním řadám kuličkových ložisek, což usnadňuje aplikaci v prostorově omezených uloženích.

Oblast použití / Příklady aplikací:

Toto upínací ložisko je primárně určeno pro použití v lehkých dopravníkových systémech, zemědělské technice, balicích strojích a vzduchotechnických jednotkách. Je vhodné pro aplikace, kde je vyžadována snadná montáž do ložiskových domků a schopnost vyrovnávat mírné nesouososti konstrukce.
