INA ZARN 4075 TV-A ložisko
- Výrobce:
- INA
- Kód artiklu:
- 399952
- Katalogové číslo:
- L.ZARN 4075 TV
- EAN:
- 4012802413748
- Množství skladem
- 0 ks
- Skladem u dodavatele
- 98 ks - do 3 pracovních dnů
- Minimální objednatelné množství:
- 1 ks
INA ZARN 4075 TV-A ložisko
INA ZARN 4075 TV-A je vysoce přesné kombinované ložisko sestávající z radiálního jehlového ložiska a obousměrného axiálního válečkového ložiska. Tato konstrukční řada je navržena pro aplikace vyžadující vysokou únosnost, tuhost a přesnost v omezeném zástavbovém prostoru. Ložisko je vyrobeno ze standardní ložiskové oceli a je osazeno polyamidovou klecí (označení TV), která zajišťuje tichý chod a nízké tření.
Alternativní označení a identifikace:
- Typové označení: ZARN4075-TV-A, ZARN4075-TV, ZARN4075-TNA
- Ekvivalenty a náhrady: ZARN4075TNA INA, ZARN4075TN INA, L.ZARN 4075 TV
- Identifikační kódy: PID 001682423-0000, EAN 4012802413748, ECLASS 23-05-12-90
- Klíčová slova pro vyhledávání: 10059965, ZARN4075TV, INAZARN4075, ZARN4075INA, SCHAEFFLERZARN4075

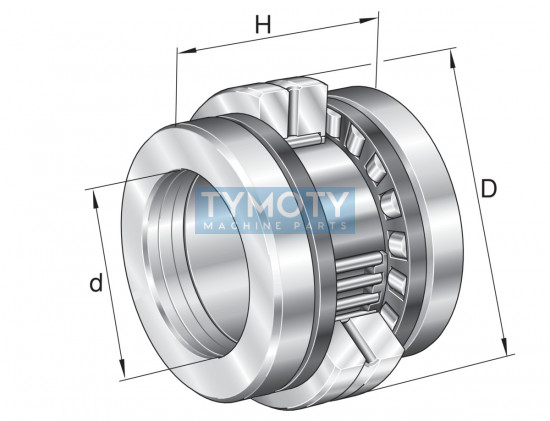

Geometrie a konstrukční prvky:
- Kombinované uspořádání: Integrace radiálního jehlového ložiska a dvouřadého axiálního válečkového ložiska pro zachycení sil ze všech směrů.
- Polyamidová klec (TV): Klec z materiálu PA66 snižuje hmotnostní moment setrvačnosti a je vhodná pro vysoké otáčky.
- Válcová díra: Standardní profil díry pro montáž na hřídel.
- Vysoká tuhost: Ložisko vykazuje extrémní axiální tuhost (2 800 N/μm) a tuhost v naklopení (1 030 Nm/mrad).
- Bez příruby pro montáž: Provedení bez možnosti přímého naskrutkování do tělesa.
| Parametr | Hodnota |
|---|---|
| Vnitřní průměr (d) | 40 mm |
| Vnější průměr (D) | 75 mm |
| Celková šířka/výška (B/H) | 54 mm |
| Dynamická axiální únosnost (Ca) | 59 000 N |
| Statická axiální únosnost (C0a) | 163 000 N |
| Dynamická radiální únosnost (Cr) | 27 500 N |
| Statická radiální únosnost (C0r) | 53 000 N |
| Mez únavového zatížení axiální (Cua) | 14 200 N |
| Mez únavového zatížení radiální (Cur) | 7 600 N |
| Mezní otáčky (olej) | 4 400 1/min |
| Mezní otáčky (vazelína) | 1 600 1/min |
| Třída přesnosti | P0/PN (ABEC 1) |
| Teplotní rozsah | -30 °C až +120 °C |
| Hmotnost | 0,898 kg |
| Utahovací moment matice (MA) | 55 Nm |
| Axiální přítlačná síla | 14 240 N |
Funkční charakteristika:
- Obousměrné axiální zatížení: Schopnost zachycovat vysoké axiální síly v obou směrech současně s radiálním zatížením.
- Vysoká přesnost chodu: Vhodné pro uložení vřeten a přesných polohovacích mechanismů.
- Nízký třecí moment: Třecí moment ložiska dosahuje hodnoty pouze 1 Nm.
- Univerzální mazání: Konstrukce umožňuje mazání jak plastickým mazivem, tak olejem.
Montáž a údržba:
Pro správnou funkci a zajištění ložiska výrobce INA doporučuje použití přesných upínacích matic. Pro radiální zajištění je vhodná matice ZMA40/62, pro axiální zajištění pak matice AM40 (matice nejsou součástí balení). Při instalaci je nutné dodržet předepsaný utahovací moment 55 Nm k zajištění optimálního předpětí. Minimální průměr osazení hřídele (da min) je 55 mm a maximální průměr osazení tělesa (Da max) činí 66 mm.
Tento produkt je dostupný také na Slovensku: tymoty.sk
| Číslo výrobce | 001682423-0000 |
|---|---|
| Klec | polyamidová |
| Materiál | ocel |
| Profil díry | válcová |
| Průměr d (mm) | 40 |
| Průměr D (mm) | 75 |
| Šířka B (mm) | 54 |
| Šířka W (mm) | 625904 |
| Teplota maximální °C | +120 |
| Teplota minimální °C | -20 |
| Typ | jehlové ložisko / axiální válečkové ložisko |
| Značení | ZARN4075-TV-A |
| Značka výrobce | INA |
-
