INA TASE60-N ložisková jednotka

INA TASE60-N Ložisková jednotka (X-life)

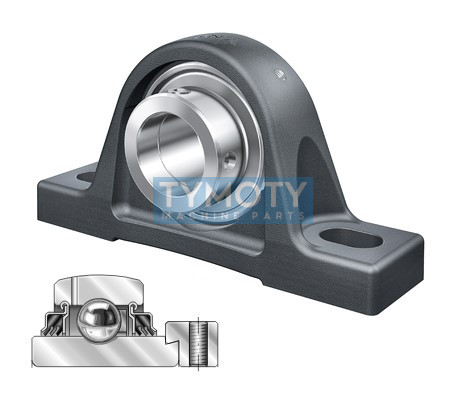

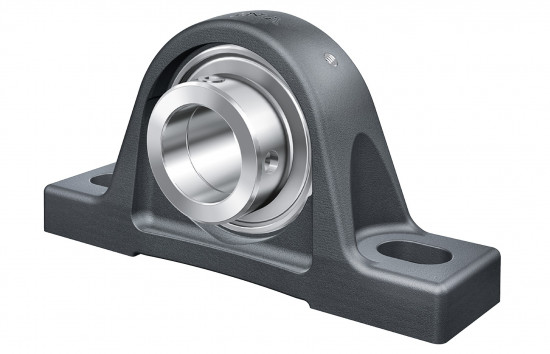

Stojatá ložisková tělesová jednotka INA TASE60-N (označovaná také jako TASE60-XL-N) je precizní strojírenský komponent řady X-life, který se vyznačuje zvýšenou únosností a prodlouženou životností. Jednotka se skládá z tělesa z šedé litiny a radiálního naklápěcího kuličkového ložiska s vnitřním kroužkem upevněným pomocí excentrického upínacího kroužku. Tato konstrukce je navržena pro spolehlivý provoz v aplikacích s konstantním směrem otáčení.

Alternativní označení a identifikace

• Typové označení: TASE60-N, TASE60-XL-N
• Výrobní číslo (PID): 094731934-0000
• EAN: 4054372939082
• Kódy náhrad a ekvivalentů: TASE60-N-E55EB, INA TASE60-XL-N-I, TASE60-N INA
• Komponenty: Těleso ASE12, Ložisko GE60-XL-KTT-B
• Příslušenství: Mazací hlavice NIP DIN71412 (A, B, C) R 1/8, Ochranná krytka KASK12

Geometrie a konstrukční prvky

• X-life provedení: Optimalizovaný vnitřní design ložiska zajišťuje vyšší únosnost a snižuje tření, což vede k delším servisním intervalům.
• Excentrický montážní kroužek: Zajišťuje pevné a bezpečné upevnění ložiska na hřídeli, ideální pro aplikace s jednosměrným otáčením.
• Těsnicí systém: Trojité těsnění (T-seals) poskytuje maximální ochranu proti vnikání nečistot a vlhkosti a zároveň účinně udržuje mazivo uvnitř ložiska.
• Těleso s drážkou N: Litinové těleso je opatřeno podřezanou drážkou (undercut slot) určenou pro snadnou montáž koncových ochranných krytek.
• Materiálové složení: Těleso z šedé litiny (GG) vyniká vysokou tuhostí a schopností tlumit vibrace.

Hlavní výhody a funkční charakteristika

Jednotka TASE60-N nabízí vysokou provozní spolehlivost díky robustnímu litinovému tělesu a pokročilému systému těsnění. Provedení X-life zaručuje, že ložisko zvládne vyšší dynamické zatížení než standardní jednotky stejné velikosti. Použití excentrického kroužku minimalizuje riziko poškození hřídele při montáži a zajišťuje stabilní pozici ložiska i při vyšších otáčkách.

Montáž a údržba

Instalace se provádí pomocí šroubů skrze montážní otvory v základně tělesa. Excentrický kroužek se utahuje ve směru otáčení hřídele a zajišťuje se červíkem. Jednotka je dodávána s naplněným standardním plastickým mazivem a je vybavena mazacím otvorem se závitem M6 pro následné domazávání v závislosti na provozních podmínkách a okolním prostředí.
