INA TASE20-N ložisková jednotka

INA TASE20-N ložisková jednotka (X-life)

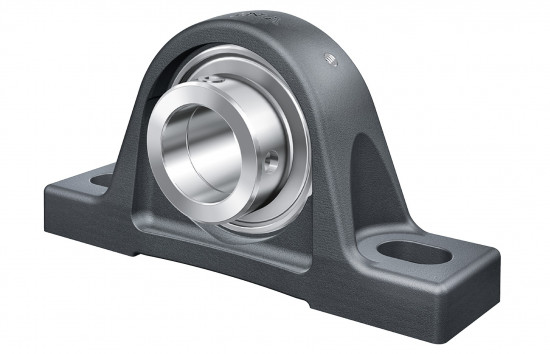

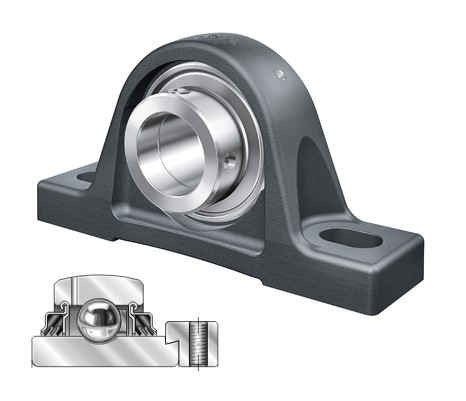

Ložisková jednotka INA TASE20-N (označovaná také jako TASE20-XL-N) je kompletní stojatá ložisková sestava připravená k okamžité montáži. Skládá se z tělesa ze šedé litiny (ASE04) a radiálního kuličkového ložiska (GE20-XL-KTT-B) s excentrickým upínacím kroužkem. Tato jednotka patří do prémiové řady X-life, která se vyznačuje optimalizovanou geometrií oběžných drah, vyšší únosností a delší servisní životností. Provedení s označením N obsahuje v tělese podřezanou drážku pro upevnění ochranných krytek.

Alternativní označení a identifikace:

• Typové označení: TASE20-N, TASE20-XL-N
• Číslo výrobce (MPN): 000976059-0000 / 0009760590000
• EAN: 4012802819502
• Interní PID: TASE20-N
• Další kódy: 10111301, TASE20N, INATASE20, TASE20INA, SCHAEFFLERTASE20, TASE20SCHAEFFLER, L.204-LYS

Konstrukční prvky a materiálové složení

• Těleso (Housing): Vyrobeno z šedé litiny (materiál GG) s vysokou tuhostí a schopností tlumení vibrací.
• Vložené ložisko: Radiální upínací ložisko se sférickým vnějším kroužkem pro vyrovnání nesouososti hřídele.
• Zajištění hřídele: Excentrický montážní kroužek pro bezpečné upnutí na hřídel při konstantním směru otáčení.
• Těsnicí systém: Trojité těsnění (T-seals / KTT) zajišťující maximální ochranu proti vnikání prachu, nečistot a vlhkosti.
• Mazání: Jednotka je vybavena mazacím otvorem se závitem M6 pro snadnou údržbu.

Konstrukční vlastnosti:

Jednotka disponuje speciální drážkou (označení N) v odlitku tělesa, která je určena pro instalaci koncových krytek (např. KASK04), čímž se dále zvyšuje bezpečnost provozu a ochrana ložiska v silně znečištěném prostředí. Sestava je optimalizována pro snadnou montáž na rovinné plochy díky dvěma podélným montážním otvorům v základně, které umožňují jemné nastavení polohy při instalaci.

Oblast použití / Příklady aplikací:

Díky robustní konstrukci a trojitému těsnění je jednotka TASE20-N vhodná pro široké spektrum průmyslových aplikací. Typicky se využívá v dopravníkových systémech, zemědělské technice, balicích strojích a v dřevozpracujícím průmyslu. Provedení X-life ji předurčuje pro stroje s vysokými nároky na provozní spolehlivost a minimální nároky na údržbu.

Montáž a údržba:

Při montáži se excentrický kroužek utahuje ve směru otáčení hřídele a následně se fixuje zajišťovacím šroubem. Sestava je dodávána s náplní tuku, která za běžných provozních podmínek postačuje na dlouhou dobu provozu. V případě náročných podmínek je možné jednotku domazávat skrze integrovaný závit M6.
