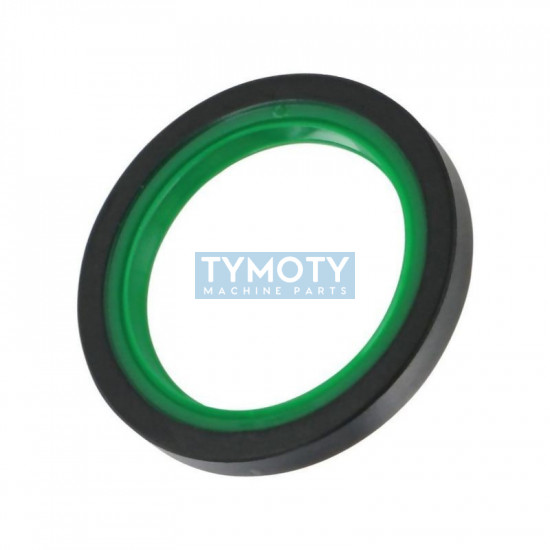

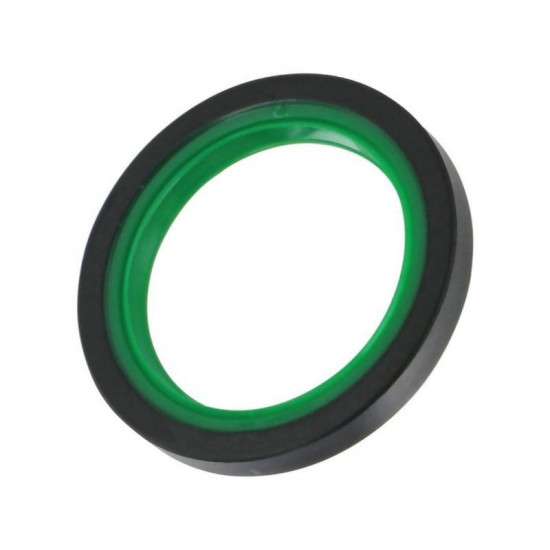

INA SD 17X23X3 hřídelový těsnící kroužek bez pružiny s prachovkou

Hřídelový těsnicí kroužek INA SD 17x23x3-A bez pružiny s prachovkou, vyrobený z PA66-GF a PU. Vhodný pro rotační i axiální pohyby s teplotní odolností -30 až +100 °C.

Výrobce:: INA
Kód artiklu:: 383236
Katalogové číslo:: G017-023-03 PU
EAN:: 4054364476939
Množství skladem: 20 ks
Skladem u dodavatele: 593 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 12. 5. 2026

Cena s DPH 75,47 Kč

Cena bez DPH 62,37 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	62,37 Kč	75,47 Kč	75,47 Kč
2 ks	59,87 Kč	72,45 Kč	144,90 Kč
5 ks	58,62 Kč	70,94 Kč	354,70 Kč
10 ks	56,13 Kč	67,92 Kč	679,20 Kč

Popis produktu

INA SD 17X23X3-A hřídelový těsnicí kroužek

Hřídelový těsnicí kroužek INA typu SD je speciálně konstruované dvoukomponentní těsnění bez tažné pružiny, které kombinuje tuhost nosného materiálu s pružností těsnicího břitu. Skládá se z nosiče z polyamidu PA66-GF vyztuženého skelnými vlákny a těsnicí části s prachovkou vyrobené z termoplastického PU elastomeru zelené barvy. Díky absenci pružiny a použití tužšího materiálu břitu je tento kroužek ideální nejen pro rotační hřídele, ale i pro aplikace s axiálním (posuvným) pohybem, kde plní funkci stěrače.

Alternativní označení a identifikace:

SD17X23X3-A INA
SD17X23X3A
G017-023-03 PU
EAN: 4054364122614
PID výrobce: 000797596-0000 (0007975960000)
Referenční kódy: 10146074, SD17233A, INASD17-23-3, SCHAEFFLER SD17-23-3

Složení a konstrukční vlastnosti

Materiálová báze: Dvoukomponentní konstrukce z polyamidu PA66-GF (nosič) a polyuretanu PU (těsnicí prvek).
Bez tažné pružiny: Konstrukce bez kovové pružiny pro specifické aplikace a snížení zástavbové šířky.
Prachovka: Integrovaný ochranný břit vytváří dvoubřité provedení zvyšující ochranu proti vnějším nečistotám.
Provozní dynamika: V závislosti na kvalitě povrchu hřídele umožňuje rychlost zdvihu až 3 m/s.
Těsnicí břit: Vyroben z tvrdšího a tužšího materiálu než u standardních kroužků typu G, což zajišťuje vysokou odolnost při axiálním pohybu.

Parametr	Hodnota
Vnitřní průměr (d)	17 mm
Vnější průměr (D)	23 mm
Šířka (B)	3 mm
Průměr d (pomocný)	14,7 mm
Průměr D (pomocný)	21,28 mm
Materiál	PA66-GF / PU (Polyamid / Polyuretan)
Teplotní rozsah	-30 °C až +100 °C
Odolnost v tlaku	max. 0,5 bar
Typ břitu	Dvoubřité (s prachovkou)
Provedení	Plastové tělo, bez pružiny
Hmotnost	0,001 kg

Hlavní výhody a funkční charakteristika

Těsnicí kroužky řady SD vykazují vysokou mechanickou odolnost a tvarovou stálost díky skelnými vlákny vyztuženému nosiči. Jsou určeny pro pracovní prostředí s teplotami od -30 °C do +100 °C a snesou vnitřní přetlak až 0,5 bar. Zelený PU elastomer zajišťuje vynikající otěruvzdornost a dlouhou životnost těsnicí hrany i v náročných podmínkách s častou změnou směru pohybu.

Montáž a údržba

Pro zajištění správné funkce a minimalizaci tření musí být prostor mezi primárním těsnicím břitem a ochranným prachovým břitem při montáži zcela vyplněn vhodným plastickým mazivem. Kroužek lze využít jako hřídelové těsnění i jako stěrač pro hřídele s axiálním pohybem.

Způsoby balení

Název	Množství	Skladem
ks	1	20
B0002	2	0
B0005	5	0
B0010	10	0

Parametry

Číslo výrobce	000797596-0000
Materiál	PA66-GF/PU
Průměr d (mm)	14,7
Průměr D (mm)	21,28
Šířka B (mm)	3
Teplota maximální °C	+100
Teplota minimální °C	-30
Typ	hřídelové těsnění
Značení	SD17X23X3-A
Značka výrobce	INA
