INA RSHE60-XL-N ložisková jednotka

INA RSHE60-XL-N ložisková jednotka

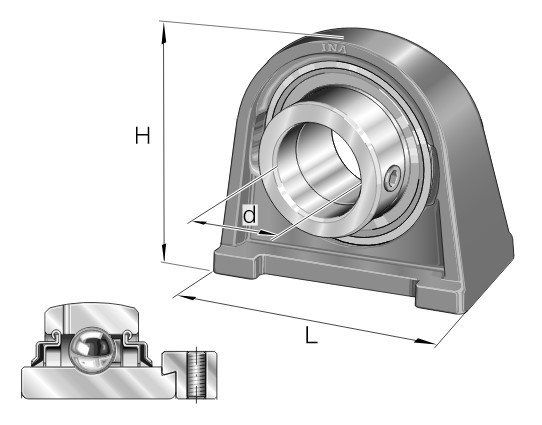

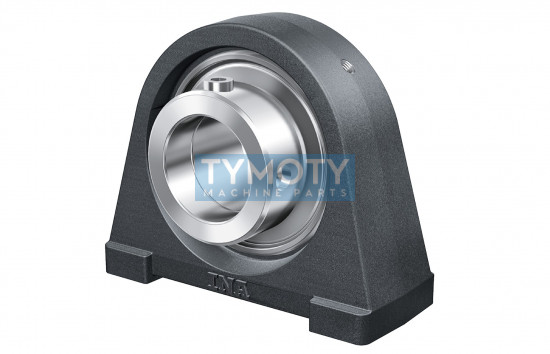

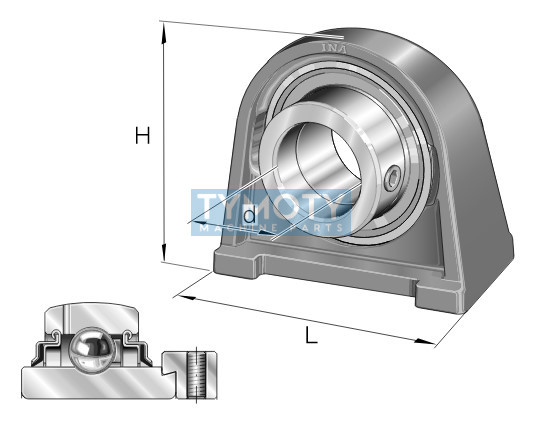

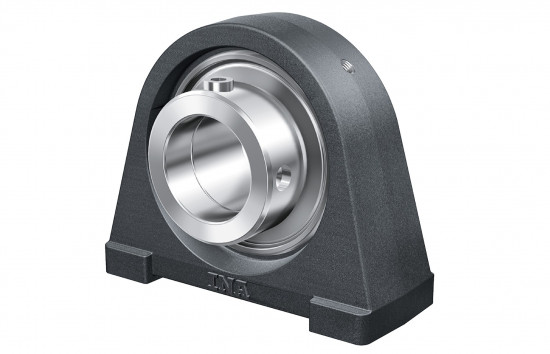

Ložisková jednotka INA RSHE60-XL-N představuje vysoce výkonnou stojatou sestavu (plummer block unit), která kombinuje litinové těleso a radiální naklápěcí kuličkové ložisko. Tato jednotka je dodávána v prémiovém provedení X-life, které se vyznačuje optimalizovanou geometrií oběžných drah, vyšší dynamickou únosností a výrazně delší provozní životností. Sestava je připravena k okamžité montáži a je vybavena excentrickým upínacím kroužkem pro bezpečné upevnění na hřídel.

Alternativní označení a identifikace:

Typové značení: RSHE60-XL-N, RSHE 60-XL-N
Číslo výrobce (PID): 094731497-0000
EAN: 4054372939068
Ekvivalenty a náhrady: RSHE60-N INA, EXPAE212 SNR, RSHE60 INA, RSHE60N INA, RSHE60-XL-N-I (starší značení)
Kódy maznic: NIP DIN71412-A R 1/8, NIP DIN71412-B R 1/8, NIP DIN71412-C R 1/8

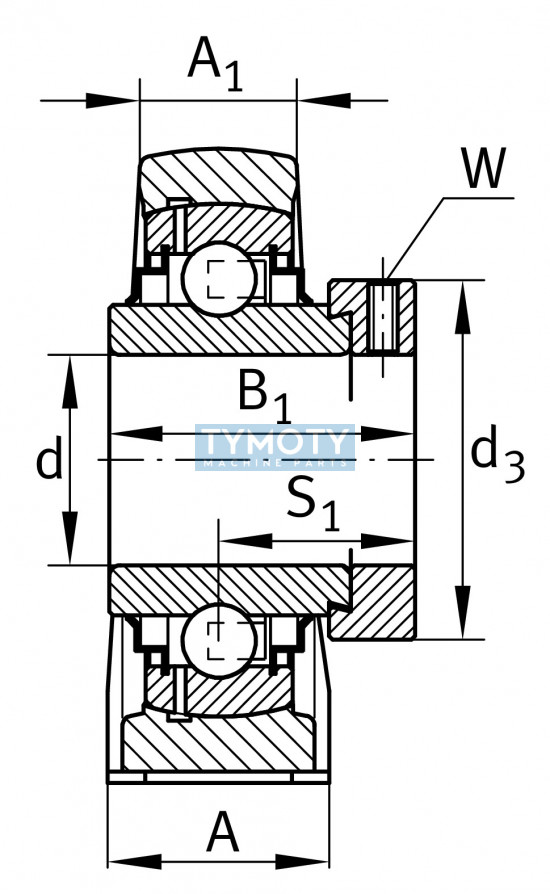

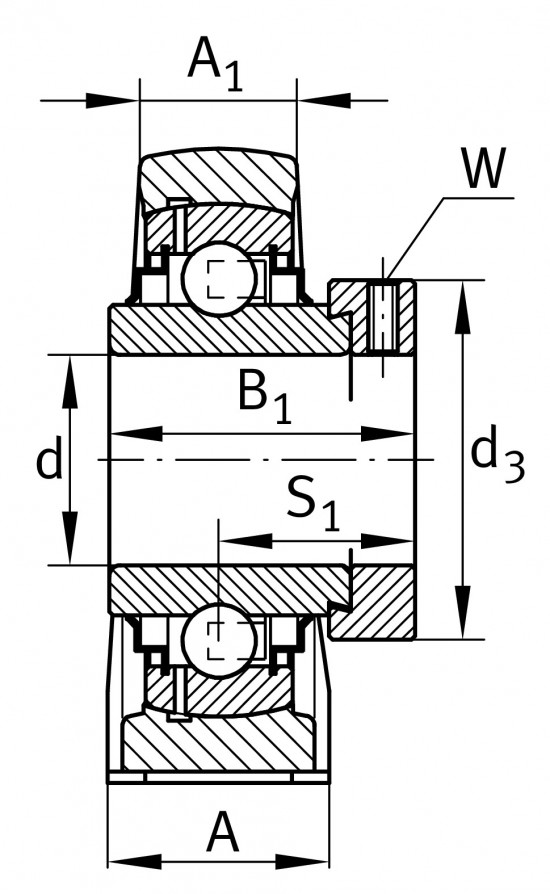

Geometrie a konstrukce

• Těleso jednotky: Vyrobeno z šedé litiny GG (označení SHE12) s tmavošedou povrchovou úpravou.
• Ložisková vložka: Radiální naklápěcí ložisko GE60-XL-KRR-B z oceli pro valivá ložiska.
• Provedení N: Litinové těleso je opatřeno podřezanou drážkou (undercut slot) určenou pro instalaci ochranných krytek KASK12.
• Upínací mechanismus: Excentrický montážní kroužek zajišťující pevné spojení s válcovou hřídelí.
• Těsnicí systém: Dvojité těsnění (R seals / 2F) účinně chránící vnitřní prostor před kontaminací.

Hlavní výhody a funkční charakteristika

Provedení X-life přináší až o 15 % vyšší únosnost ve srovnání se standardními modely, což se promítá do vyšší spolehlivosti v náročných průmyslových aplikacích. Jednotka je vybavena domazávacím otvorem se závitem M6, což umožňuje pravidelnou údržbu a prodloužení životnosti maziva v ložisku. Drážka pro ochranné krytky zvyšuje variabilitu použití v prašném prostředí.

Montáž a údržba

Instalace se provádí upevněním tělesa pomocí šroubů M16 přes otvory v základně. Fixace ložiska na hřídeli se provádí dotažením excentrického kroužku ve směru otáčení hřídele a následným zajištěním červíkem. Jednotka je dodávána s primární náplní standardního plastického maziva, přičemž domazávání je možné přes integrovanou maznici.
