INA RNA 4906-XL jehlové ložisko bez vnitřního kroužku

INA RNA 4906-XL jehlové ložisko bez vnitřního kroužku

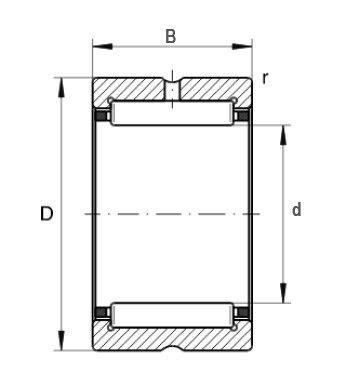

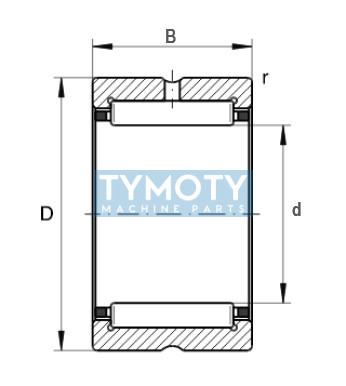

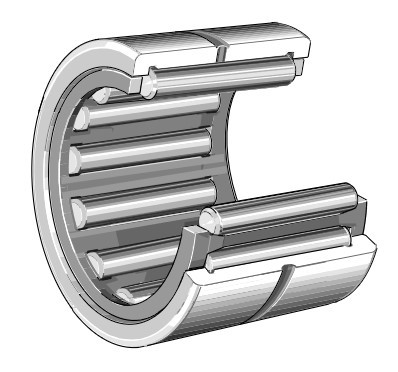

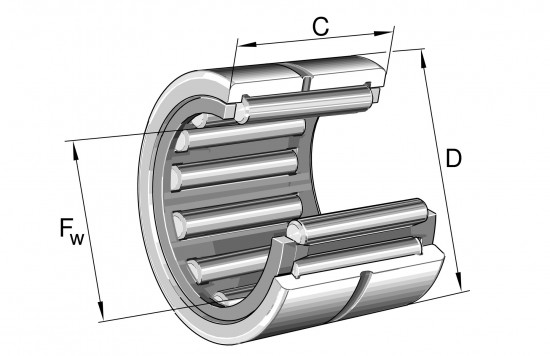

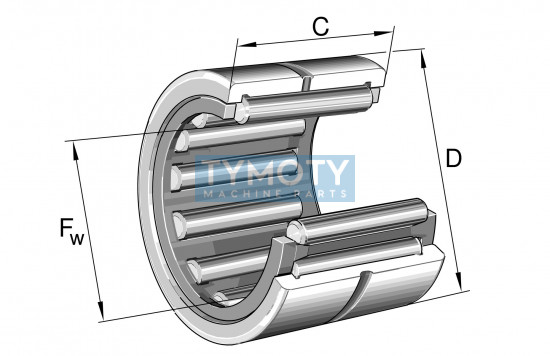

Ložisko INA RNA 4906-XL je vysoce výkonné radiální jehlové ložisko s masivním vnějším kroužkem a jehlovou klecí, dodávané bez vnitřního kroužku. Patří do prémiové řady X-life, která se vyznačuje optimalizovanou geometrií oběžných drah a povrchovou úpravou pro dosažení vyšší únosnosti a výrazně delší životnosti v porovnání se standardními modely. Ložisko je navrženo pro montáž přímo na kalenou a broušenou hřídel, která v tomto případě slouží jako vnitřní oběžná dráha, což umožňuje vytvořit extrémně kompaktní uložení s minimálními nároky na prostor.

Alternativní označení a identifikace:

• Typové označení: RNA 4906-XL, RNA4906
• Výrobní kódy: 050660470-0000, 0506604700000
• EAN: 4012802732580
• PID výrobce: 10047514
• Ekvivalenty: SKF RNA 4906, IKO RNA 4906, NTN RNA4906R, KOYO RNA4906, NBS RNA4906, NIKO RNA4906

Geometrie a konstrukce

• X-life provedení: Vyšší dynamická únosnost a prodloužené servisní intervaly.
• Bez vnitřního kroužku: Redukovaná radiální stavební výška pro uložení přímo na hřídeli.
• Mazací systém: Integrovaná obvodová drážka s mazacími otvory ve vnějším kroužku pro efektivní přívod maziva.
• Klec: Lisovaná ocelová klec zajišťující přesné vedení jehel a stabilitu při vysokých otáčkách.
• Jednořadé provedení: Kompaktní design určený pro přenos vysokých radiálních sil.

Hlavní výhody / Funkční charakteristika:

• Vysoká radiální tuhost: Vhodné pro uložení s požadavkem na minimální průhyb.
• X-life standard: Až o 20 % vyšší únosnost a delší životnost než standardní jehlová ložiska.
• Provozní spolehlivost: Optimalizované mazání díky obvodové drážce a otvorům snižuje tření a tepelné namáhání.
• Otevřené provedení: Umožňuje plné využití systémového mazání olejem nebo plastickým mazivem.

Oblast použití / Příklady aplikací:

• Převodovky a pohonné systémy s omezeným prostorem.
• Strojírenské konstrukce s broušenými hřídelemi.
• Automobilový průmysl (uložení pomocných agregátů).
• Textilní a tiskařské stroje.

Montáž a údržba:

• Příprava hřídele: Pro správnou funkci bez vnitřního kroužku musí mít hřídel tvrdost 58 až 64 HRC a drsnost povrchu Ra ≤ 0,2 μm.
• Mazání: Možnost mazání olejem i plastickým mazivem přes mazací otvory ve vnějším kroužku.
• Instalace: Doporučuje se montáž pomocí lisovacích přípravků působících na čelo vnějšího kroužku.
