INA RCJTZ 20-XL ložisková jednotka
- Výrobce:
- INA
- Kód artiklu:
- 386746
- Katalogové číslo:
- L.204-LYNP
- EAN:
- 4012802791266
- Množství skladem
- 4 ks
- Skladem u dodavatele
- 70 ks - do 3 pracovních dnů
- Minimální objednatelné množství:
- 1 ks
| Množství od | Cena bez DPH/ks | Cena s DPH/ks | Celkem s DPH |
|---|---|---|---|
| 1 ks | 762,84 Kč | 923,04 Kč | 923,04 Kč |

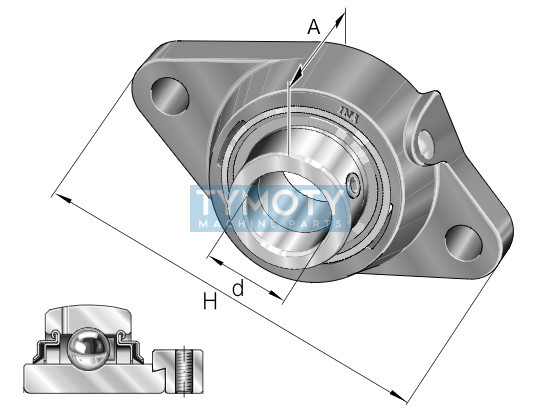

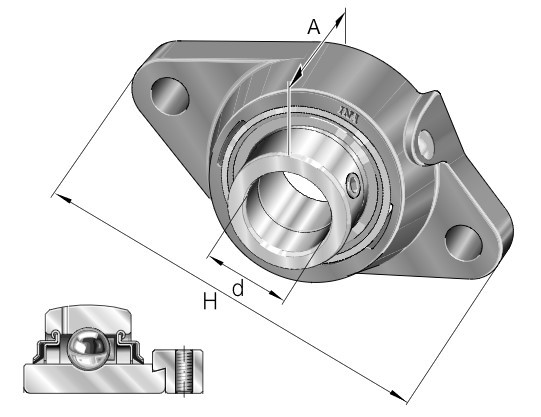

INA RCJTZ 20-XL ložisková jednotka
INA RCJTZ 20-XL představuje kompletní dvoušroubovou přírubovou ložiskovou jednotku řady X-life, která se vyznačuje zvýšenou únosností a prodlouženou životností. Jednotka se skládá z litinového tělesa CJTZ04 s centrovacím nálitkem a upínacího kuličkového ložiska GE20-XL-KRR-B. Fixace na hřídel je zajištěna pomocí excentrického upínacího kroužku, což je ideální pro aplikace s konstantním směrem otáčení. Těsnění typu R (dvojité těsnění) zajišťuje vysokou ochranu proti nečistotám a vlhkosti.
Alternativní označení a identifikace:
- Typové označení: RCJTZ20, RCJTZ20-XL, RCJTZ 20-XL
- Číslo výrobce (Schaeffler): 000831662-0000
- EAN: 4012802791266
- Ekvivalenty: L.204-LYNP, RCJTZ20-XL-INA
- Klíčové kódy: 10047845, INARCJTZ20, RCJTZ20INA, SCHAEFFLERRCJTZ20
Konstrukční a funkční vlastnosti:
- X-life provedení: Optimalizovaná geometrie oběžných drah a kvalita povrchu zajišťují vyšší únosnost a delší provozní intervaly.
- Materiál tělesa: Šedá litina (GG) s tmavě šedým lakováním pro základní protikorozní ochranu.
- Způsob upnutí: Excentrický montážní kroužek pro bezpečné spojení s hřídelí.
- Centrovací nálitek: Integrovaný nálitek na zadní straně příruby pro přesné polohování v montážním otvoru.
- Systém mazání: Jednotka je domazatelná přes vestavěný mazací otvor se závitem Rp 1/8 (připojení M6).
- Těsnění: Vysoce účinné dvojité těsnění R pro náročné provozní podmínky.

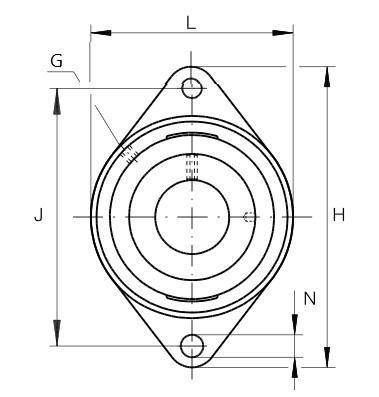

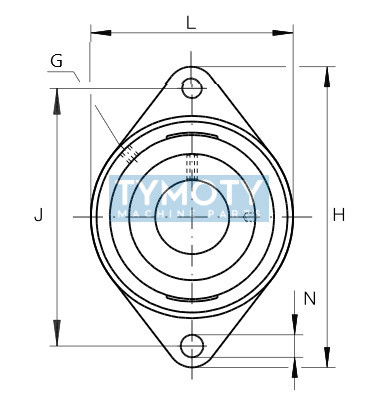

| Parametr | Hodnota |
|---|---|
| Vnitřní průměr (d) | 20 mm |
| Celková výška jednotky (H) | 112,5 mm |
| Šířka příruby (L) | 60,5 mm |
| Rozteč upevňovacích otvorů (J) | 90 mm |
| Celková šířka jednotky (U) | 45,6 mm |
| Průměr centrovacího nálitku (Z) | 55 mm (h8) |
| Výška centrovacího nálitku (T1) | 3,5 mm |
| Průměr upevňovacího otvoru (N) | 11,5 mm |
| Dynamická únosnost (Cr) | 12 800 N |
| Statická únosnost (C0r) | 6 600 N |
| Mezní únavové zatížení (Cur) | 315 N |
| Teplotní rozsah | -20 °C až +100 °C (krátkodobě +120 °C) |
| Hmotnost | 0,61 kg |
| Označení tělesa | CJTZ04 |
| Označení ložiska | GE20-XL-KRR-B |
Oblast použití a příklady aplikací:
Tato ložisková jednotka je určena pro průmyslové aplikace vyžadující přesné uložení hřídele kolmo k montážní ploše. Díky centrovacímu nálitku je zajištěna vysoká souosost. Typické využití zahrnuje dopravníkové systémy, zemědělské stroje, balicí linky a všeobecné strojírenství, kde se vyskytují střední radiální zatížení a potřeba jednoduché montáže.
Pokyny k instalaci:
Při montáži je nutné zajistit, aby dosedací plocha byla rovná a čistá. Excentrický kroužek se utahuje ve směru otáčení hřídele a následně se zajistí stavěcím šroubem. Centrovací nálitek o průměru 55 mm vyžaduje odpovídající toleranci v otvoru stroje (h8/n2) pro dosažení maximální stability a přesnosti uložení.
Způsoby balení
| Název | Množství | Skladem |
|---|---|---|
| ks | 1 | 4 |
Tento produkt je dostupný také na Slovensku: tymoty.sk

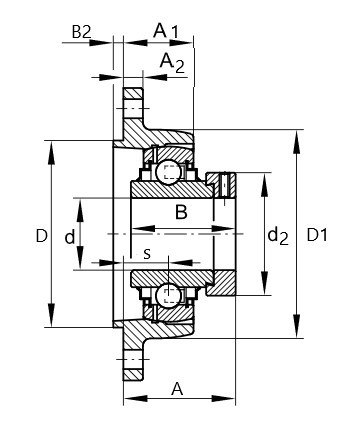

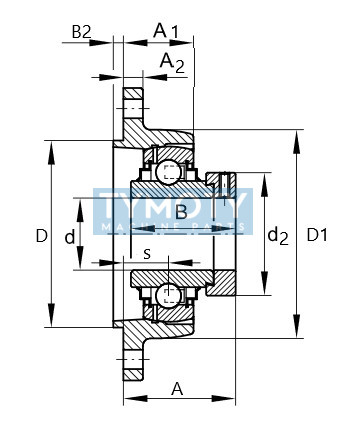

| Barva | tmavošedá |
|---|---|
| Číslo výrobce | 000831662-0000 |
| Délka L (mm) | 60,5 |
| Materiál | šedá litina, ložisko ocel |
| Profil díry | válcová |
| Průměr d (mm) | 20 |
| Průměr D1 (mm) | 60,5 |
| Rozteč J (mm) | 90 |
| Rozteč N (mm) | 11,5 |
| Šířka A (mm) | 45,6 |
| Šířka A1 (mm) | 31,7 |
| Šířka A2 (mm) | 11 |
| Šířka B2 (mm) | 3,5 |
| Teplota maximální °C | +120 |
| Teplota minimální °C | -20 |
| Těsnění | dvojité těsnění |
| Typ | ložisková jednotka |
| Výška H (mm) | 112,5 |
| Závit G | Rp1/8 |
| Značení | RCJTZ20-XL |
| Značka výrobce | INA |
-
