INA RCJTY 75 ložisková jednotka

INA RCJTY 75 ložisková jednotka (RCJTY75-XL)

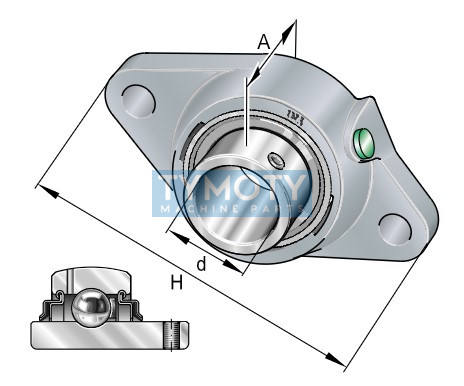

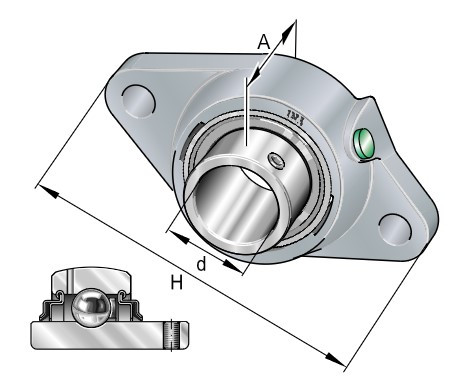

Ložisková jednotka RCJTY75-XL od předního světového výrobce INA (skupina Schaeffler) je kompletní dvoušroubová přírubová sestava v provedení X-life. Tato jednotka se skládá z tělesa z šedé litiny (GG) a integrovaného upínacího kuličkového ložiska s válcovou dírou. Fixace ložiska na hřídeli je zajištěna pomocí dvou stavěcích šroubů ve vnitřním kroužku ložiska. Označení XL (X-life) garantuje vyšší dynamickou únosnost, nižší tření a výrazně prodlouženou provozní životnost ložiska. Jednotka je vybavena dvojitým těsněním typu R pro účinnou ochranu proti nečistotám a vlhkosti.

Alternativní označení a identifikace:

• Typové značení: RCJTY75-XL
• Objednací číslo (Číslo výrobce): 000950408-0000
• Součásti jednotky: Těleso CJT15, Ložisko GYE75-XL-KRR-B
• EAN: 4012802824124, 4064327886408
• PID: RCJTY75, 10066781
• Klíčová slova: INARCJTY75, RCJTY75INA, SCHAEFFLERRCJTY75, RCJTY75-XL-KRR-B

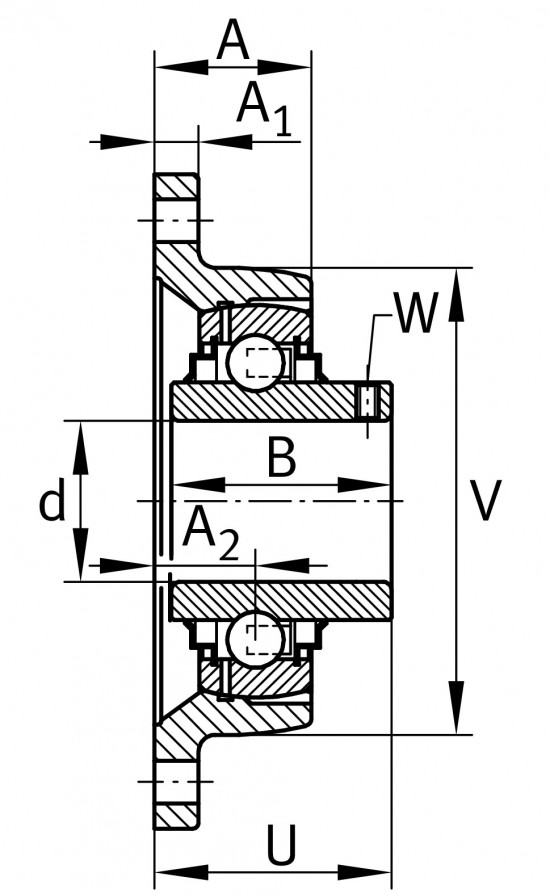

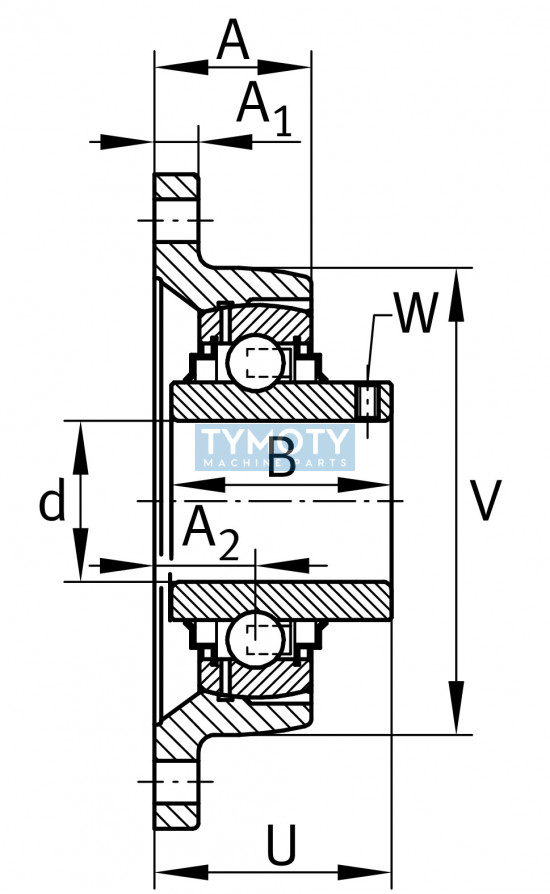

Konstrukční prvky a materiálové složení

• Těleso: Vyrobeno z vysoce kvalitní šedé litiny (GG) s oválnou přírubou a dvěma otvory pro upevnění.
• Ložisko: Jednořadé kuličkové ložisko ze standardní ložiskové oceli pro valivá ložiska v provedení X-life.
• Těsnicí systém: Dvojité R těsnění na obou stranách ložiska zabraňující úniku maziva a vniku kontaminantů.
• Způsob upevnění: Integrované stavěcí šrouby (grub screws) ve vnitřním kroužku pro snadnou montáž na hřídel.
• Mazání: Jednotka je domazatelná přes připojovací závit M6 určený pro maznici.

Funkční charakteristika

Díky optimalizované geometrii oběžných drah a vysoké kvalitě povrchu v provedení X-life dosahuje ložisková jednotka RCJTY75-XL vyšší přesnosti chodu. Oválný tvar příruby se dvěma montážními otvory umožňuje instalaci v prostorech, kde je omezená šířka pro klasické čtvercové příruby. Jednotka je schopna kompenzovat mírné nesouososti hřídele díky naklápěcímu vnějšímu kroužku ložiska v dutině tělesa.

Oblast použití

Tento typ přírubové jednotky nachází uplatnění především v zemědělských strojích, dopravníkových systémech, balicích linkách a v těžkém strojírenství. Je ideální pro aplikace, kde je vyžadována vysoká radiální únosnost a spolehlivost v náročných provozních podmínkách s rizikem znečištění.

Montáž a údržba

Při montáži se jednotka připevňuje k rovné ploše stroje pomocí dvou šroubů. Následně se vnitřní kroužek ložiska zajistí k hřídeli dotažením stavěcích šroubů. Pravidelné domazávání je možné provádět skrze integrovaný závit M6, přičemž intervaly údržby závisí na otáčkách a okolní teplotě v rozsahu -20 °C až +120 °C.
