INA RCJTY 55 ložisková jednotka

INA RCJTY 55 ložisková jednotka

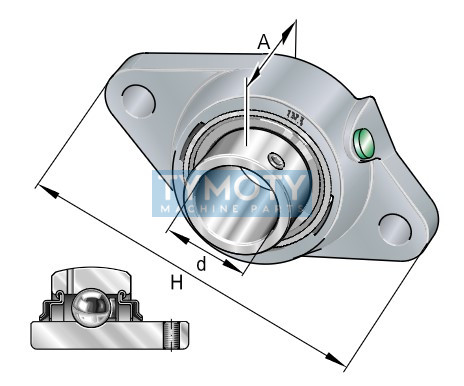

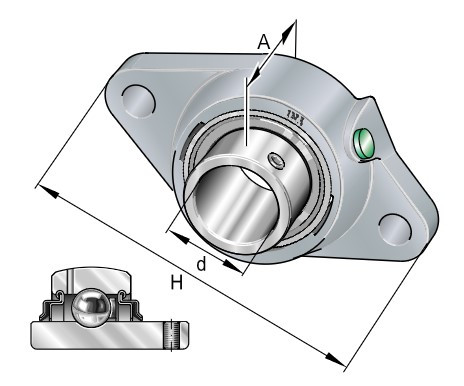

INA RCJTY 55-XL je kompletní dvoušroubová přírubová ložisková jednotka sestávající z tělesa z šedé litiny CJT11 a radiálního kuličkového ložiska GYE55-XL-KRR-B. Tato jednotka v provedení X-life nabízí optimalizovanou konstrukci pro vyšší dynamickou únosnost a prodlouženou provozní životnost. Fixace na hřídel je zajištěna pomocí dvou stavěcích šroubů ve vnitřním kroužku ložiska. Jednotka je vybavena vysoce účinným dvojitým R-těsněním (KRR), které chrání vnitřní prostor před kontaminací a vlhkostí.

Alternativní označení a identifikace

Tento produkt je v technické dokumentaci a katalozích uváděn pod následujícími kódy a ekvivalenty: RCJTY 55-XL, RCJTY55, RCJTY55-XL-INA, UCFLE.211 SNR, FYTB55TF, UCFL211, UCFL211-J7, SFT55 RHP, UC211 + FL211. Produkt disponuje PID RCJTY55, číslem výrobce 000950947-0000 a EAN kódy 4012802823943 nebo 4064327886477.

Konstrukční a materiálové složení

• X-life provedení: Zvýšená únosnost a odolnost proti únavě materiálu díky speciální úpravě oběžných drah.
• Těleso jednotky: Oválová příruba se dvěma upevňovacími otvory, vyrobena z šedé litiny (materiál GG).
• Ložisková vložka: Osazeno ložiskem GYE55-XL-KRR-B se standardní ocelí pro valivá ložiska.
• Těsnící systém: Dvojité R-těsnění na obou stranách ložiska pro náročné provozní podmínky.
• Systém upevnění: Zajištění na hřídeli pomocí dvou závrtných šroubů (stavěcí šrouby).
• Mazací systém: Integrovaný připojovací závit M6 pro pravidelné domazávání ložiska.

Funkční charakteristika

Jednotka je navržena pro radiální zatížení v aplikacích s konstantním i střídavým směrem otáčení. Provedení X-life zajišťuje o 15 % vyšší dynamickou únosnost ve srovnání se standardními modely. Dvojité těsnění efektivně brání úniku maziva a vniku abrazivních částic, což prodlužuje servisní intervaly. Oválný tvar příruby s pouhými dvěma otvory umožňuje montáž v prostorech s omezenou šířkou.

Montáž a údržba

Ložisková jednotka je dodávána v předmazaném stavu a je připravena k okamžité montáži. Při instalaci je nutné zajistit souosost hřídele. Fixace vnitřního kroužku se provádí utažením stavěcích šroubů na doporučený utahovací moment. Domazávání se provádí skrze mazací otvor se závitem M6 v souladu s provozními podmínkami a otáčkami stroje.
