INA RCJTY 45 ložisková jednotka

INA RCJTY 45 ložisková jednotka (RCJTY 45-XL)

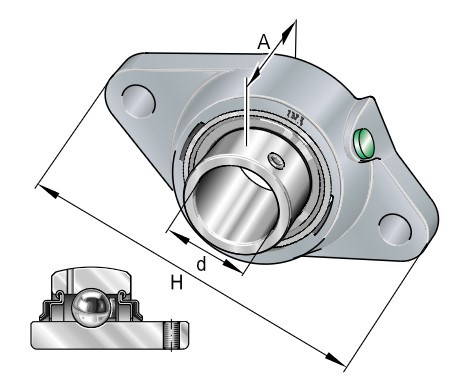

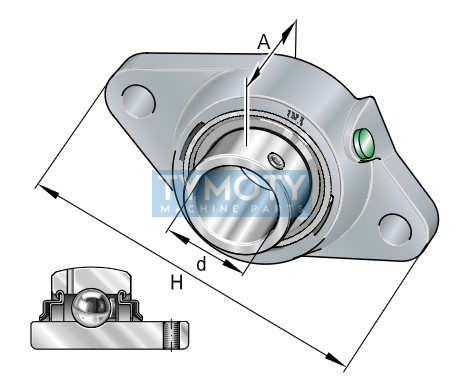

INA RCJTY 45 je kompletní dvoušroubová přírubová ložisková jednotka sestávající z tělesa z šedé litiny (GG) a upínacího kuličkového ložiska GYE45-XL-KRR-B. Tato jednotka v provedení X-life se vyznačuje optimalizovanou konstrukcí pro vyšší únosnost a delší životnost. Jednotka je připravena k okamžité montáži, je opatřena mazacím otvorem se závitem M6 a k hřídeli se upevňuje pomocí stavěcích šroubů ve vnitřním kroužku ložiska.

Alternativní označení a identifikace

• Typové označení: RCJTY45, RCJTY 45-XL, RCJTY45-XL-I
• Výrobní číslo (Schaeffler): 094730130-0000
• EAN: 4054372939426
• Ekvivalenty SKF: FYTB45TF
• Ekvivalenty SNR: UCFLE.209
• Ekvivalenty NTN: M-UCFL209D1
• Další náhrady: SFT45 (RHP), F2B-SC-45M (Dodge), L.UCFL 209
• Klíčová slova: 10050250, RCJTY45, INARCJTY45, RCJTY45INA

Konstrukční a funkční charakteristika

• Provedení X-life: Zvýšená dynamická únosnost a prodloužená servisní životnost díky vylepšené geometrii oběžných drah.
• Těleso CJT09: Vyrobeno z šedé litiny s oválnou přírubou a dvěma otvory pro upevňovací šrouby.
• Ložisko GYE45-XL-KRR-B: Upínací ložisko s válcovou dírou a oboustranným R-těsněním chránícím proti nečistotám a vlhkosti.
• Upevnění na hřídel: Zajištění pomocí dvou stavěcích šroubů integrovaných ve vnitřním kroužku.
• Integrované domazávání: Těleso je vybaveno mazací hlavicí se závitem M6 pro snadnou údržbu.

Technická specifikace a materiály

Těleso je odlito z jakostní šedé litiny, která zajišťuje vysokou tuhost a schopnost tlumení vibrací. Ložisková vložka je vyrobena ze standardní oceli pro valivá ložiska s vysokou čistotou. Vnitřní kroužek je rozšířen na obou stranách, což zvyšuje stabilitu na hřídeli. Jednotka je standardně naplněna kvalitním plastickým mazivem.

Oblast použití

Tato ložisková jednotka je určena pro široké spektrum průmyslových aplikací, zejména tam, kde je vyžadována jednoduchá montáž na plochy kolmé k ose hřídele. Je vhodná pro dopravníkové systémy, zemědělské stroje, balicí linky a dřevozpracující stroje s mírným až středním zatížením a standardními provozními otáčkami.

Montáž a údržba

Při montáži je nutné zajistit souosost hřídele. Upevnění se provádí utažením dvou stavěcích šroubů na vnitřním kroužku ložiska. Domazávání je doporučeno provádět v intervalech odpovídajících provozním podmínkám prostřednictvím mazacího otvoru M6. Jednotka umožňuje naklopení ložiska v tělese pro kompenzaci počáteční nesouososti.
