INA RCJTY 40-N ložisková jednotka

INA RCJTY 40-N ložisková jednotka (X-life)

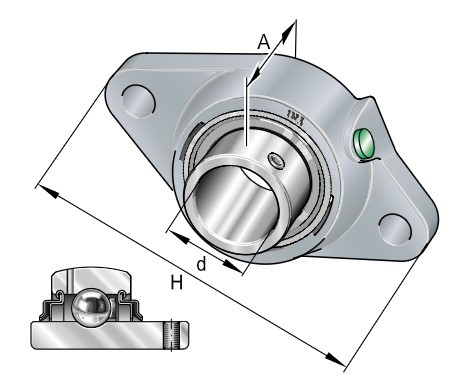

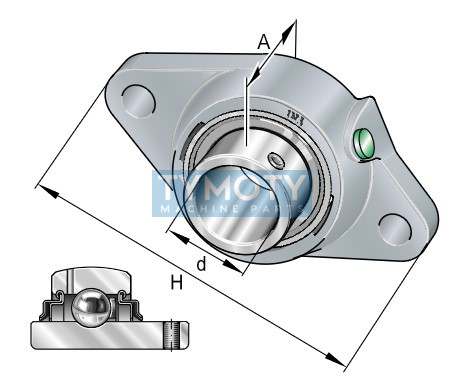

INA RCJTY 40-N je kompletní ložisková jednotka sestávající z litinového tělesa CJT08-N a upínacího kuličkového ložiska GYE40-XL-KRR-B. Tato dvoušroubová přírubová jednotka v provedení X-life (XL) nabízí zvýšenou dynamickou únosnost a prodlouženou provozní životnost. Jednotka je vybavena drážkou (označení N) pro montáž ochranných krytek a využívá systém upevnění na hřídel pomocí dvou stavěcích šroubů v vnitřním kroužku ložiska. Konstrukce je navržena pro spolehlivý provoz v průmyslových aplikacích s požadavkem na snadnou montáž na svislé plochy.

Alternativní označení a identifikace

• Typové označení: RCJTY 40-XL-N, RCJTY40-N, RCJTY 40-N-XL
• Výrobní číslo (Schaeffler): 000864544-0000
• EAN: 4012802797022
• Ekvivalenty: SKF FYTB40TF, SNR UCFLE208, RHP SFT40, Dodge 125880, Rollway RFTS40, L.UCFL 208
• Komponenty jednotky: Těleso CJT08-N, ložisko GYE40-XL-KRR-B, možnost doplnění krytkou KASK08

Konstrukce a materiálové složení

• Těleso: Vyrobeno z šedé litiny (GG) v oválném přírubovém provedení se dvěma upevňovacími otvory.
• Ložisko: Jednořadé kuličkové ložisko se sférickým vnějším kroužkem pro kompenzaci nesouososti.
• Těsnění: Vysoce účinné dvojité těsnění typu R (KRR) chránící vnitřní prostor před nečistotami a vlhkostí.
• Mazání: Jednotka je naplněna standardním plastickým mazivem a opatřena mazacím otvorem se závitem M6 pro domazávání.
• Povrch: Těleso v tmavošedé barvě s antikorozní ochranou.

Hlavní výhody a funkční charakteristika

• Standard X-life: Optimalizovaná geometrie oběžných drah a vyšší kvalita povrchu zajišťují nižší tření a delší intervaly údržby.
• Drážka N: Integrovaná drážka v tělese umožňuje snadné nacvaknutí ochranných víček pro zvýšení bezpečnosti a hygieny provozu.
• Vysoká tuhost: Robustní litinové těleso minimalizuje vibrace a deformace při vysokém zatížení.
• Připraveno k montáži: Jednotka je dodávána jako kompletně sestavený celek, což výrazně zkracuje čas instalace.

Oblast použití

• Dopravníkové systémy a logistika.
• Zemědělské a stavební stroje.
• Potravinářský průmysl (v kombinaci s ochrannými krytkami).
• Všeobecné strojírenství pro uložení ventilátorů a hřídelí.

Montáž a údržba

Jednotka se upevňuje na rovinnou plochu pomocí dvou šroubů procházejících přírubou. Hřídel se zajistí utažením dvou stavěcích šroubů na vnitřním kroužku ložiska (velikost klíče W 4 mm). Pro domazávání je k dispozici závit M6. Doporučuje se pravidelná kontrola dotažení šroubů v aplikacích s vibracemi.
