INA RCJT 45-XL ložisková jednotka

INA RCJT 45-XL ložisková jednotka

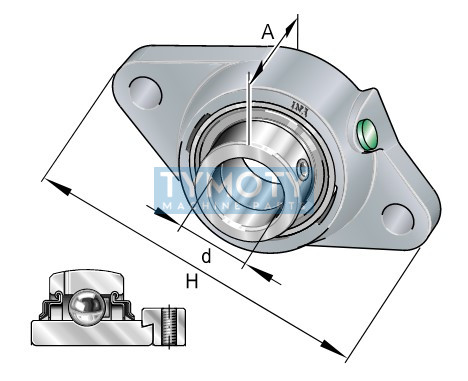

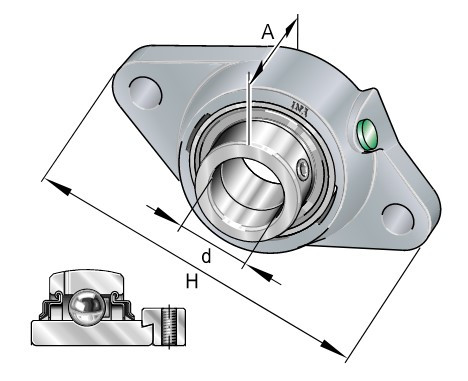

Ložisková jednotka INA RCJT 45-XL v prémiovém provedení X-life představuje kompletní, připravenou k montáži určenou dvoušroubovou přírubovou jednotku. Skládá se z tělesa z šedé litiny (CJT09) a upínacího kuličkového ložiska (GE45-XL-KRR-B) s válcovým profilem díry. Tato jednotka je optimalizována pro vysoké nároky na únosnost a provozní spolehlivost, přičemž excentrický pojistný kroužek zajišťuje pevné spojení s hřídelem, což je ideální pro aplikace s konstantním směrem otáčení.

Alternativní označení a identifikace:

• Typové označení: RCJT 45-XL, RCJT45, RCJT45-XL-I (předchůdce)
• Číslo výrobce (PID): 094731179-0000
• EAN: 4054372939471
• Ekvivalentní náhrady: SKF FYTB45WF, RHP SFT45DEC, TR/LDK NAFLU209
• Příslušenství/Mazání: NIP DIN71412-A R 1/8, NIP DIN71412-B R 1/8, NIP DIN71412-C R 1/8

Konstrukční a materiálové složení:

• X-life technologie: Inovovaná vnitřní geometrie zajišťuje vyšší únosnost a prodlouženou životnost až o 15 % ve srovnání se standardními modely.
• Materiál tělesa: Robustní šedá litina GG (Grey Cast Iron) s vysokou schopností tlumení vibrací.
• Zajištění ložiska: Excentrický upínací kroužek pro rychlou a spolehlivou fixaci na hřídel.
• Těsnící systém: Dvoustupňové R těsnění (2F - Standard Seal) efektivně chránící vnitřní prostor před prachem, vlhkostí a nečistotami.
• Mazací systém: Integrovaný připojovací závit Q (M6) pro domazávání sady.

Konstrukční vlastnosti:

Jednotka disponuje oválným tvarem příruby, který umožňuje montáž v místech s omezeným prostorem, kde by standardní čtvercové příruby nebyly použitelné. Konstrukce domku CJT09 zaručuje vysokou stabilitu a přesné vyrovnání ložiska GE45-XL-KRR-B, které má sférický vnější kroužek schopný kompenzovat počáteční nesouosost hřídele.

Oblast použití:

• Dopravníkové systémy a logistické linky.
• Zemědělská a lesnická technika.
• Textilní a potravinářské stroje (ve standardním provedení).
• Ventilátory, dmychadla a obecné strojírenské sestavy.

Montáž a údržba:

Instalace se provádí pomocí dvou upevňovacích šroubů skrze otvory v přírubě. Fixace na hřídel se provádí utažením excentrického kroužku ve směru otáčení hřídele a následným zajištěním stavěcím šroubem. Mazání je zajištěno standardní náplní, pro domazávání v náročných provozech slouží mazací hlavice s připojením M6. Šířka ploch pro klíč (W) je 5 mm.
