INA RCJT 25-N ložisková jednotka

INA RCJT 25-N ložisková jednotka

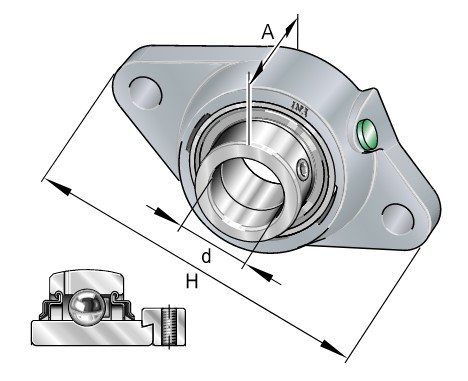

INA RCJT 25-N (v provedení RCJT 25-XL-N) je dvoušroubová přírubová ložisková jednotka řady X-life, která kombinuje těleso z šedé litiny a upínací ložisko s excentrickým pojistným kroužkem. Jednotka je vybavena účinným R-těsněním (dvojité těsnění) a drážkou v tělese pro montáž ochranných krytek. Díky technologii X-life dosahuje ložisko vyšší únosnosti a delší provozní životnosti při zachování standardních zástavbových rozměrů.

Alternativní označení a identifikace:

Tento produkt je v praxi dohledatelný pod těmito označeními a kódy: RCJT 25-XL-N, RCJT25-N INA, RCJT25, RCJT25N, PID 009644164-0000, EAN 4012802836899. Ekvivalentní náhrady jiných výrobců jsou např. FYTB25WF SKF nebo NAFLU205 TR.

Konstrukční prvky a materiálové složení:

• Těleso jednotky: Litinové těleso GEHCJT05-GG-N z šedé litiny (GG) s oválnou přírubou a dvěma otvory pro upevňovací šrouby.
• Ložisková vložka: Upínací kuličkové ložisko GE25-XL-KRR-B s kulovým vnějším kroužkem pro kompenzaci nesouososti.
• Způsob upevnění: Fixace na hřídel pomocí excentrického montážního kroužku, vhodného pro jednosměrné zatížení.
• Těsnící systém: Dvojité R-těsnění (2F) pro vysokou ochranu proti nečistotám a vlhkosti.
• Domazávání: Integrovaný připojovací závit M6 pro domazávání ložiska.

Hlavní výhody a funkční charakteristika:

Jednotka RCJT 25-N vyniká vysokou tuhostí díky litinovému tělesu a optimalizovanou geometrií oběžných drah X-life, což výrazně snižuje tření a prodlužuje intervaly údržby. Drážka "Groove N" umožňuje snadnou instalaci ochranného víčka (KASK05) pro zvýšení bezpečnosti provozu a ochrany ložiska v silně znečištěném prostředí.

Pokyny k montáži a údržbě:

Montáž se provádí pomocí dvou šroubů na rovnou plochu. Excentrický kroužek se utahuje ve směru otáčení hřídele a následně se fixuje červíkem. Domazávání je možné provádět přes maznici v závitu M6, přičemž je nutné dodržet čistotu a používat kompatibilní plastické mazivo pro valivá ložiska.
