INA RAE 40-XL-NPP-FA106 ložisko

Upínací ložisko INA RAE 40-XL-NPP-FA106 v provedení X-life s válcovým vnějším kroužkem a d=40mm. Nabízí oboustranné těsnění NPP, zvýšenou únosnost a speciální hlukový test FA106.

Výrobce:: INA
Kód artiklu:: 624935
Katalogové číslo:: L.RAE 40 XL-NPP-FA10
EAN:: 4012802787238
Množství skladem: 2 ks
Skladem u dodavatele: 726 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 15. 5. 2026

Cena s DPH 892,98 Kč

Cena bez DPH 737,96 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	737,96 Kč	892,98 Kč	892,98 Kč

Popis produktu

Ložisko INA RAE 40-XL-NPP-FA106

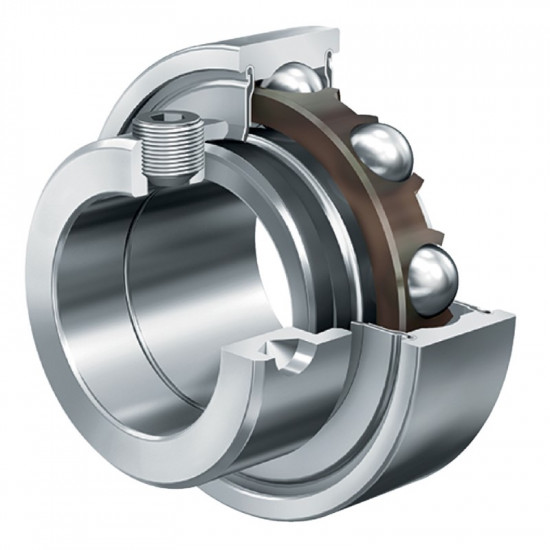

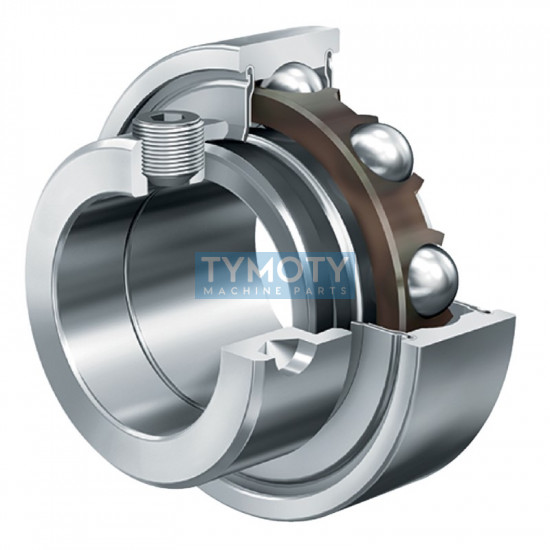

Radiální upínací kuličkové ložisko INA RAE 40-XL-NPP-FA106 představuje vysoce kvalitní konstrukční prvek v provedení X-life (XL), které zaručuje vyšší únosnost a prodlouženou provozní životnost. Ložisko je charakteristické válcovým vnějším kroužkem a jednostranně rozšířeným vnitřním kroužkem, který je hřídeli fixován pomocí excentrického upínacího kroužku. Tato varianta je speciálně hlukově testována (označení FA106) a je opatřena oboustranným břitovým těsněním typu P (NPP), které efektivně chrání vnitřní prostor před nečistotami a vlhkostí.

Alternativní označení a identifikace

Typové označení: RAE 40-XL-NPP-FA106, RAE40-NPP-FA106
PID výrobce: 000843229-0000, 10068742
EAN: 4012802787221, 4012802787238
Ekvivalenty a náhrady: RAE40NPP FA106 INA, RAE40-NPP-FA106 INA, SCHAEFFLER RAE40

Konstrukční prvky a geometrie

X-life provedení: Optimalizovaný design pro maximální výkon, snížení tření a zvýšení dynamické únosnosti.
Těsnění NPP: Oboustranné břitové těsnění (typ P) tvořené dvěma pozinkovanými ocelovými plechy s vloženou částí z NBR, axiálně předepjaté.
Fixace hřídele: Zajištění pomocí excentrického upínacího kroužku pro pevné spojení s hřídelí.
Hlukový test FA106: Specifické výrobní instrukce zaručující tichý chod ložiska díky přísným testům hlučnosti.
Geometrie kroužků: Vnější kroužek je válcový (Cylindrical outer ring), vnitřní kroužek je jednostranně rozšířený.

Parametr	Hodnota
Vnitřní průměr (d)	40 mm
Vnější průměr (D)	80 mm
Šířka vnitřního kroužku (B)	30,2 mm
Celková šířka s upínacím kroužkem (B1)	43,8 mm
Šířka vnějšího kroužku (C)	21 mm
Vnější průměr upínacího kroužku (d3)	58 mm
Dynamická únosnost (Cr)	34 500 N
Statická únosnost (C0r)	19 800 N
Mezní únavové zatížení (Cur)	1 030 N
Teplotní rozsah	-20 °C až +120 °C
Třída přesnosti	P0/PN (ABEC 1)
Materiál	Ložisková ocel (standardní)
Hmotnost	0,606 kg
Výpočtový součinitel (f0)	13,6

Hlavní výhody a funkční charakteristika

Bezúdržbový provoz: Ložisko je naplněno kvalitním mazivem pro celou dobu životnosti a je připraveno k okamžité montáži.
Všestranná únosnost: Schopnost přenášet radiální zatížení i axiální zatížení v obou směrech.
Vysoká odolnost: Těsnění NPP poskytuje vynikající ochranu proti vnějším vlivům v náročných průmyslových podmínkách.
Tichý chod: Díky specifikaci FA106 je eliminován nežádoucí hluk a vibrace při provozu.

Montáž a pokyny k aplikaci

Montáž se provádí nasunutím ložiska na hřídel a dotažením excentrického upínacího kroužku ve směru otáčení hřídele, čímž dojde k bezpečnému sevření. Ložisko je navrženo pro uložení v tělesech s válcovou dírou. Díky celoživotnímu mazání není vyžadováno domazávání během provozu, což zjednodušuje údržbu zařízení.

Způsoby balení

Název	Množství	Skladem
ks	1	2

Parametry

Číslo výrobce	000843229-0000
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	40
Průměr D (mm)	80
Šířka B (mm)	43,8
Šířka W (mm)	624942
Teplota maximální °C	+120
Teplota minimální °C	-20
Těsnění	oboustranné - pryž
Tvar vnějšího kroužku	válcový
Typ	upínací ložisko
Značení	RAE40-XL-NPP-FA106
Značka výrobce	INA
