INA RAE 20-XL-NPP-FA106 ložisko

INA RAE 20-XL-NPP-FA106

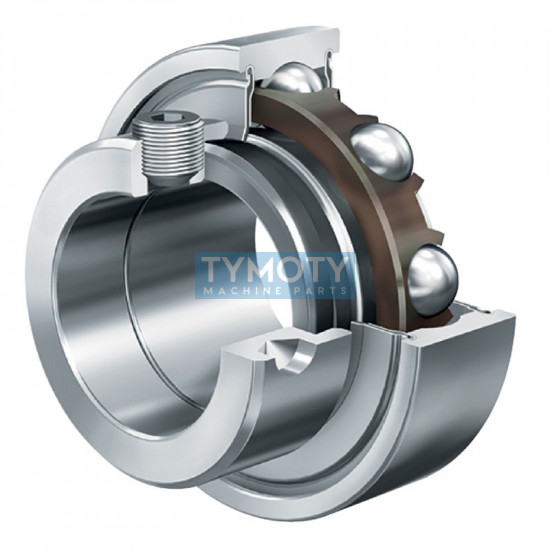

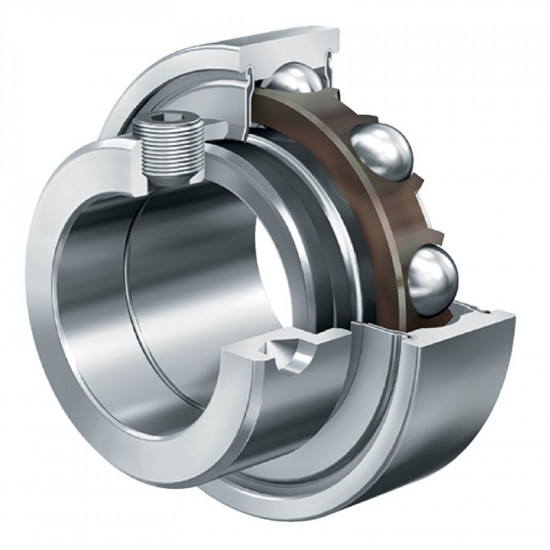

INA RAE 20-XL-NPP-FA106 je vysoce výkonné upínací ložisko (radial insert ball bearing) v provedení X-life, které se vyznačuje optimalizovanou konstrukcí pro vyšší únosnost a delší životnost. Ložisko je vybaveno válcovým vnějším kroužkem a jednostranně rozšířeným vnitřním kroužkem, který se k hřídeli upevňuje pomocí excentrického pojistného kroužku. Tato varianta je specificky testována na nízkou hladinu hlučnosti (přípona FA106).

Alternativní označení a identifikace:

• Značení výrobce: RAE20-XL-NPP-FA106
• Číslo výrobku (PID): 000842974-0000
• EAN: 4012802787481, 4012802787498
• Ekvivalenty: RAE20-NPP-FA106, RAE20NPP FA106, RAE20NPP FA106A, RAE20XLNPPFA106
• Klíčová slova: 10069201, SCHAEFFLER RAE20, INA RAE 20

Konstrukční prvky a složení

• X-life (XL): Prémiová kvalita Schaeffler s vylepšeným povrchem oběžných drah a vyšší dynamickou únosností.
• Těsnění NPP: Oboustranné břitové těsnění typu P. Skládá se ze dvou pozinkovaných ocelových podložek s vloženou částí z NBR a axiálně předpjatým těsnicím břitem.
• FA106: Speciální provedení se zvýšenými nároky na tichý chod a eliminaci vibrací.
• Upevňovací mechanismus: Excentrický montážní kroužek pro bezpečné zajištění na hřídeli.
• Vnější kroužek: Válcový (cylindrický) profil pro montáž do odpovídajících těles.

Hlavní výhody a funkční charakteristika

• Vysoká odolnost: Provedení X-life zajišťuje delší servisní intervaly v porovnání se standardními ložisky.
• Ochrana proti kontaminaci: Břitové těsnění NPP efektivně chrání vnitřní prostor ložiska před prachem a vlhkostí.
• Tichý provoz: Certifikace FA106 zaručuje minimální hlučnost, což je ideální pro aplikace v citlivém prostředí.
• Snadná montáž: Excentrický kroužek umožňuje rychlou fixaci ložiska bez nutnosti složitých nástrojů.

Oblast použití

• Zemědělské stroje a mechanizace.
• Dopravníkové systémy a logistické linky.
• Průmyslové ventilátory a textilní stroje.
• Všeobecné strojírenství vyžadující upínací ložiska s válcovým vnějším kroužkem.

Montáž a údržba

Ložisko je dodáváno s tukovou náplní a je navrženo jako bezúdržbové (Non-Regreaseable). Při montáži se excentrický kroužek dotahuje ve směru otáčení hřídele a následně se zajišťuje červíkem. Pro dosažení deklarované životnosti a tichého chodu (FA106) je nutné zajistit souosost hřídele a tělesa.
