INA PWTR 25.2RS kladka opěrná

INA PWTR 25.2RS Kladka opěrná (X-life)

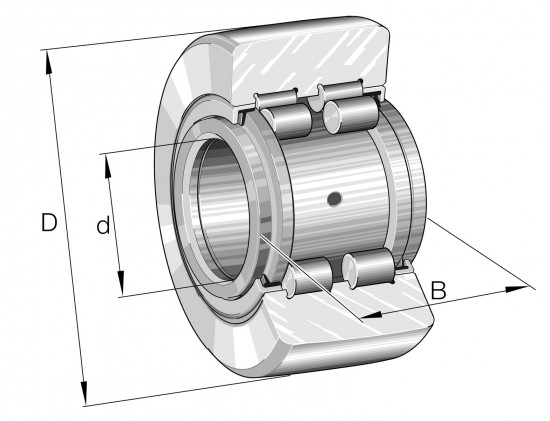

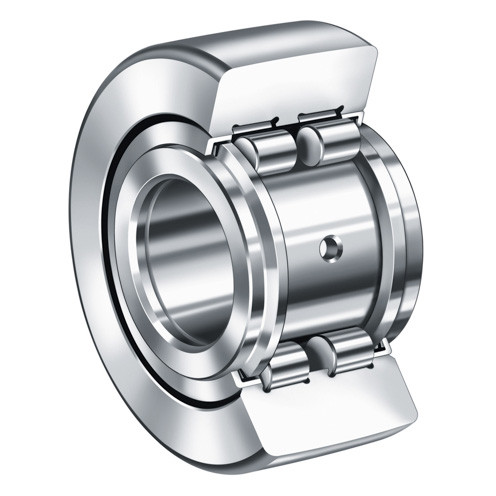

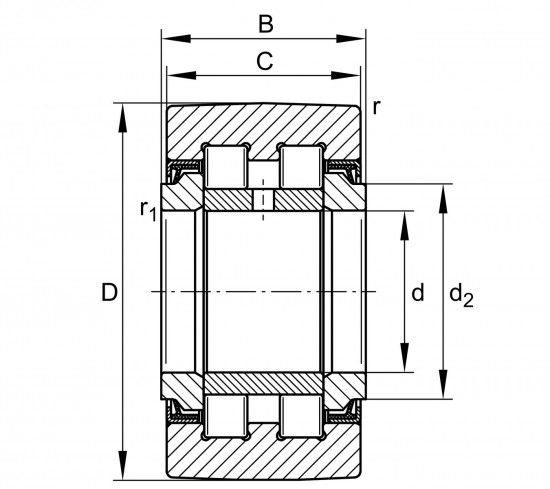

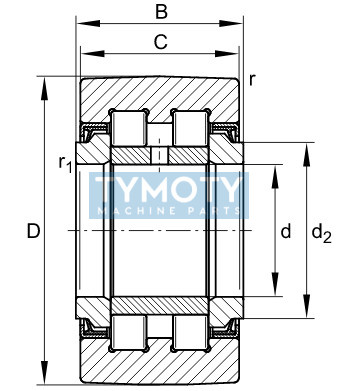

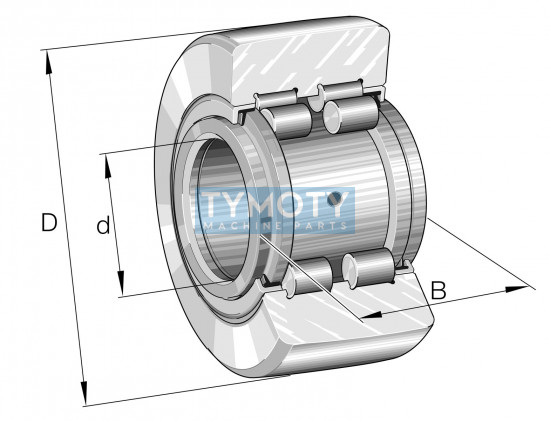

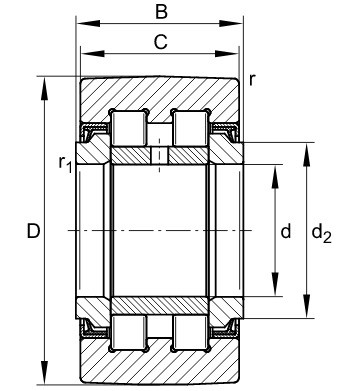

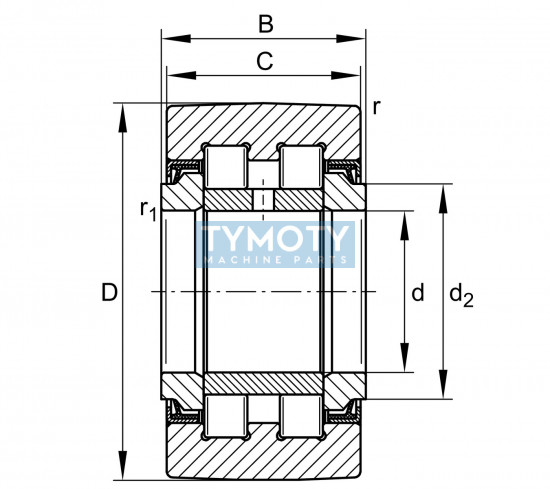

INA PWTR 25.2RS (v provedení X-life) je vysoce výkonná opěrná kladka s vnitřním kroužkem, založená na dvouřadém ložisku s plným počtem válcových válečků. Tato konstrukce bez klece umožňuje maximální počet valivých těles, což se promítá do extrémně vysoké radiální únosnosti a zvýšené odolnosti proti rázům. Vnější kroužek s tlustou stěnou a optimalizovaným kulovým profilem (IOP) je navržen pro přímý odval po dráze, přičemž dokáže eliminovat nesouosost a redukovat hranové napětí. Kladka je vybavena břitovým těsněním na obou stranách a je připravena k okamžité montáži s celoživotní náplní maziva.

Alternativní označení a identifikace:

• Typové označení: PWTR25-2RS-XL, PWTR25-2RS, PWTR 25.2RS
• Výrobní kódy (PID): 054260116-0000, 0542601160000
• EAN: 4012802596168
• Ekvivalenty: PWTR25 2RS Neutral, PWTR25-2RS-A INA, L.PWTR 25.2RS
• Klíčová slova: 10066124, PWTR252RS, SCHAEFFLER PWTR25

Geometrie a konstrukce:

• X-life provedení: Vyšší dynamická únosnost a prodloužená provozní životnost díky vylepšené kvalitě povrchu a geometrii.
• Plný počet válečků (Full Complement): Absence klece maximalizuje únosnost a odolnost vůči rázovému zatížení.
• Axiální vedení: Integrované axiální vedení pomocí přírub vnitřního kroužku a čelních ploch válečků umožňuje zachycení axiálních sil v obou směrech.
• Vnější kroužek: Tlustostěnný s vnějším kulovým povrchem pro snížení namáhání při náklonu.
• Těsnění 2RS: Oboustranné pryžové břitové těsnění chránící ložiskový prostor před nečistotami a vlhkostí.

Hlavní výhody a funkční charakteristika:

• Vysoká únosnost: Konstrukce s plným počtem válečků zvládá vysoké radiální tlaky v náročných aplikacích.
• Ochrana proti kontaminaci: Účinná břitová těsnění udržují mazivo uvnitř a nečistoty vně ložiska.
• Bezúdržbový provoz: Dodáváno s celoživotní náplní maziva, s možností domazávání přes vnitřní kroužek.
• Univerzální montáž: Vhodné pro montáž na čep (hřídel) v systémech bez ložiskového tělesa.

Oblast použití / Příklady aplikací:

• Dopravníkové systémy a válečkové tratě.
• Vačkové mechanismy a výstředníkové pohony.
• Lineární vedení s otevřenou dráhou.
• Průmyslová automatizace a balicí stroje.

Montáž a údržba:

• Domazávání: Kladka disponuje mazacím otvorem ve vnitřním kroužku (Relubrication feature IR).
• Instalace: Při montáži je nutné zajistit správnou orientaci vzhledem ke směru zatížení a pevné uložení na hřídeli.
• Provoz: Kulový vnější povrch eliminuje negativní vlivy při mírném vyosení dráhy.
