INA PHE 20-XL ložisková jednotka

Napínací ložisková jednotka INA PHE 20-XL (X-life) s vnitřním průměrem 20 mm, litinovým tělesem a ložiskem zajištěným excentrickým kroužkem pro teploty -20 až +120 °C.

Výrobce:: INA
Kód artiklu:: 387801
Katalogové číslo:: L.204-LETV
EAN:: 4012802788402
Množství skladem: 3 ks
Skladem u dodavatele: 100 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 13. 10. 2026

Cena s DPH 764,48 Kč

Cena bez DPH 631,80 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	631,80 Kč	764,48 Kč	764,48 Kč
2 ks	606,53 Kč	733,90 Kč	1 467,80 Kč
4 ks	593,89 Kč	718,61 Kč	2 874,44 Kč
8 ks	581,26 Kč	703,32 Kč	5 626,56 Kč

Popis produktu

INA PHE 20-XL ložisková jednotka

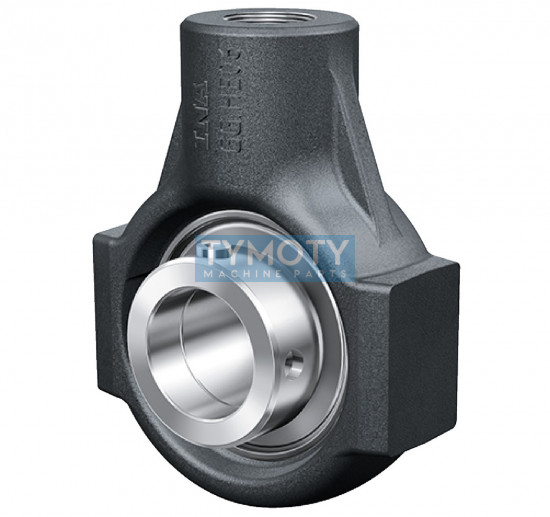

Ložisková jednotka INA PHE 20-XL představuje kompletní napínací tělesovou sestavu složenou z litinového tělesa HE04 a radiálního vložkového kuličkového ložiska GRAE20-XL-NPP-B. Tato jednotka v provedení X-life se vyznačuje optimalizovanou geometrií oběžných drah, vyšší únosností a výrazně delší životností ve srovnání se standardními modely. Je určena pro aplikace vyžadující přesné vedení hřídele a snadnou montáž pomocí excentrického upínacího kroužku.

Alternativní označení a identifikace

Produkt je identifikovatelný pod řadou kódů a označení pro zajištění kompatibility v technických specifikacích:

Výrobce: INA (Schaeffler Group)
Označení výrobce: PHE20-XL, PHE 20-XL
Číslo dílu (PID): 000840793-0000
EAN: 4012802788402
Ekvivalenty: PHE20, PHE20 INA, L.204-LETV, SCHAEFFLERPHE20, 10049128
Označení ložiska: GRAE20-XL-NPP-B
Označení tělesa: HE04

Konstrukční vlastnosti a technický rozbor

Typ tělesa: Napínací ložisková jednotka (Take-up housing unit) z šedé litiny GG.
Systém upevnění: Excentrický montážní kroužek zajišťující pevné spojení s hřídelí i při vysokých otáčkách.
Těsnění: Jednoduché těsnění typu P (NPP) chránící vnitřní prostor před nečistotami a vlhkostí.
Ložisko: Integrované ložisko s válcovou dírou a standardním mazáním.
X-life provedení: Vyšší únosnost a prodloužený servisní interval díky špičkové kvalitě povrchu a materiálu.

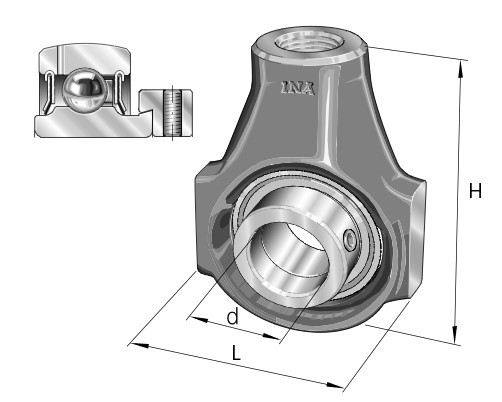

Technické parametry

Parametr	Hodnota
Vnitřní průměr (d)	20 mm
Celková délka (L)	91 mm
Celková šířka jednotky (M)	65 mm
Šířka tělesa (A2)	25 mm
Vzdálenost osy hřídele (L1)	58 mm
Výška tělesa na straně upevnění (T)	30 mm
Délka vodicí plochy (W2)	38 mm
Závit upevňovacího otvoru (K)	M16
Hloubka závitu (K1)	21 mm
Připojovací závit pro mazání (Q)	M6
Teplotní rozsah	-20 °C až +120 °C
Materiál tělesa	Šedá litina (GG)
Materiál ložiska	Standardní ocel pro valivá ložiska
Hmotnost	0,55 kg

Hlavní funkční charakteristika

Jednotka PHE 20-XL je navržena pro spolehlivý provoz v náročných podmínkách. Díky materiálu ze šedé litiny vykazuje vynikající tlumicí schopnosti a tuhost. X-life standard zajišťuje, že ložisko zvládá vyšší dynamické zatížení, což snižuje náklady na údržbu a výměnu. Integrovaný systém mazání (závit Q M6) umožňuje snadné domazávání ložiska během provozu.

Oblast použití

Tato napínací jednotka je ideální pro aplikace v dopravníkových systémech, zemědělských strojích, balicí technice a v lineárních posuvech, kde je vyžadováno napínání hřídele nebo řemenu při zachování vysoké přesnosti rotace.

Způsoby balení

Název	Množství	Skladem
ks	1	3
B0002	2	0
B0004	4	0
B0008	8	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Barva	tmavošedá
Číslo výrobce	000840793-0000
Materiál	šedá litina, ložisko ocel
Profil díry	válcová
Průměr d (mm)	20
Teplota maximální °C	+120
Teplota minimální °C	-20
Těsnění	jednoduché těsnění
Typ	napínací ložisková jednotka
Značení	PHE20-XL
Značka výrobce	INA
