INA PCJT 60-XL-N ložisková jednotka

INA PCJT 60-XL-N ložisková jednotka

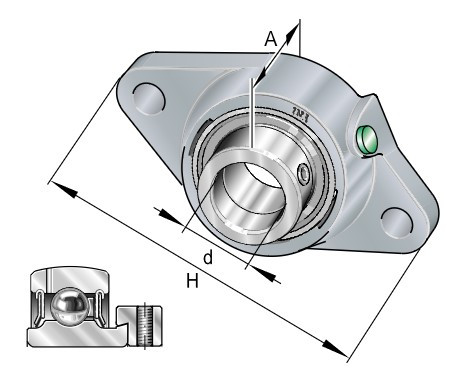

INA PCJT 60-XL-N je kompletní dvoušroubová přírubová ložisková jednotka sestávající z litinového tělesa CJT12 a upínacího ložiska GRAE60-XL-NPP-B. Tato jednotka v prémiovém provedení X-life se vyznačuje optimalizovanou vnitřní geometrií, která zajišťuje vyšší dynamickou únosnost a prodlouženou provozní životnost. Těleso je vyrobeno z šedé litiny a je opatřeno drážkou (označení N) pro montáž ochranných krytek. Fixace na hřídel je realizována pomocí excentrického upínacího kroužku, který je ideální pro aplikace s konstantním směrem otáčení.

Alternativní označení a identifikace:

• Typové označení: PCJT60-XL-N, PCJT60-N, PCJT 60-XL-N-I
• Ekvivalenty: PCJT60, PCJT60N, PCJT60-N INA, L.212-UYN
• Výrobní ID: 094571406-0000, 0945714060000
• EAN: 4054372939013
• Součásti jednotky: Těleso CJT12, ložisko GRAE60-XL-NPP-B
• Další kódy: 10070094, PCJT60SCHAEFFLER, SCHAEFFLERPCJT60

Konstrukční prvky a složení

• X-life provedení: Vyšší únosnost a delší životnost ve srovnání se standardními ložisky.
• Materiál tělesa: Šedá litina (GG) s tmavě šedým lakováním pro základní antikorozní ochranu.
• Upínací mechanismus: Excentrický montážní kroužek pro pevné spojení s hřídelí.
• Těsnicí systém: P-těsnění (jednoduché těsnění) chránící vnitřní prostor ložiska před nečistotami.
• Drážka v tělese: Podřezaná drážka (N) určená pro bezpečné uchycení ochranné krytky (KASK12).
• Mazací systém: Integrovaný mazací otvor se závitem M6 pro domazávání ložiska.

Konstrukční vlastnosti

Jednotka PCJT 60-XL-N disponuje oválným tvarem příruby, který šetří prostor při montáži. Konstrukce tělesa z šedé litiny vykazuje vysokou tuhost a schopnost tlumení vibrací. Vnitřní ložisko má válcový profil díry a je navrženo pro kompenzaci statických nesouosostí hřídele. Díky standardnímu mazání a robustnímu těsnění je jednotka připravena k okamžité instalaci a provozu v náročných průmyslových podmínkách.

Oblast použití

Ložisková jednotka je určena pro strojírenství, dopravníkové systémy, zemědělské stroje a dřevozpracující průmysl. Je vhodná pro aplikace, kde je vyžadována snadná montáž přírubového typu a vysoká provozní spolehlivost při zachování kompaktních rozměrů.

Montáž a údržba

Při montáži se doporučuje zajistit excentrický kroužek ve směru otáčení hřídele a následně dotáhnout zajišťovací červík. Těleso se upevňuje dvěma šrouby o průměru odpovídajícím otvoru N (18 mm). Pro zajištění maximální životnosti ložiska v prašném prostředí doporučujeme využít integrovaný mazací otvor M6 pro pravidelnou údržbu kompatibilním plastickým mazivem.
