INA PCJT 55-XL ložisková jednotka

INA PCJT 55-XL ložisková jednotka

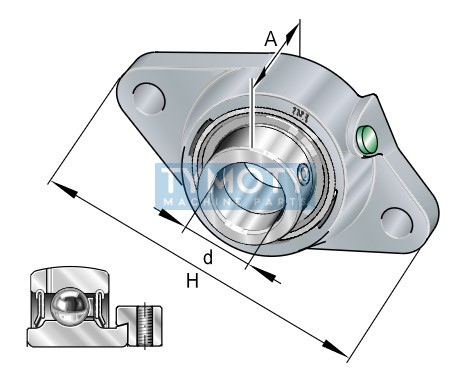

INA PCJT 55-XL představuje kompletní dvoušroubovou přírubovou ložiskovou jednotku řady PCJT v prémiovém provedení X-life. Tato jednotka se skládá z tělesa z šedé litiny (označení CJT11) a osazeného upínacího kmitavého ložiska (GRAE55-XL-NPP-B). Je určena pro upevnění k hřídeli pomocí excentrického montážního kroužku, což zajišťuje pevné spojení i při jednosměrném zatížení. Provedení X-life garantuje vyšší dynamickou únosnost a výrazně delší provozní životnost ve srovnání se standardními modely.

Alternativní označení a identifikace:

Produkt je identifikován pod těmito označeními a kódy: PCJT55, PCJT55-XL, PCJT 55-XL INA, 000978116-0000, 0009781160000. EAN kódy: 4012802819052, 4064327886590. Interní PID: PCJT55. Klíčová slova a ekvivalenty: 10062826, INAPCJT55, PCJT55INA, SCHAEFFLERPCJT55, SAFL211 JIB, L.211-UYN.

Konstrukční prvky a technické provedení

• Těleso jednotky: Vyrobeno z šedé litiny GG (Grey cast iron) se dvěma upevňovacími otvory pro šrouby.
• Upínací ložisko: Model GRAE55-XL-NPP-B vyrobený z vysoce kvalitní oceli pro valivá ložiska s válcovým profilem díry.
• Fixační mechanismus: Excentrický zajišťovací kroužek pro snadnou a rychlou montáž na hřídel.
• Systém těsnění: Integrované P těsnění (jednoduché těsnění NPP-B) chránící vnitřní prostor před nečistotami a vlhkostí.
• Mazání: Jednotka je vybavena domazávacím otvorem se závitem M6 pro údržbu ložiska.

Hlavní výhody a funkční charakteristika

Díky optimalizovanému vnitřnímu uspořádání a povrchové úpravě v rámci standardu X-life vykazuje jednotka PCJT 55-XL nižší tření a hlučnost při zachování vysoké radiální únosnosti. Použité litinové těleso poskytuje vysokou tuhost a stabilitu, zatímco excentrický kroužek minimalizuje riziko uvolnění ložiska na hřídeli během provozu.

Oblast použití a příklady aplikací

Tento typ ložiskové jednotky je určen pro průmyslové stroje, dopravníkové systémy, zemědělskou techniku a vzduchotechnická zařízení. Je ideální pro aplikace, kde je vyžadována snadná instalace na svislé nebo vodorovné stěny stroje při současném zachování kompenzace mírných nesouosostí hřídele.

Montáž a údržba

Instalace probíhá upevněním tělesa pomocí dvou šroubů k nosné konstrukci. Ložisko se k hřídeli fixuje otočením excentrického kroužku ve směru otáčení hřídele a následným zajištěním stavěcím šroubem. Pravidelné domazávání je možné provádět skrze integrovaný mazací otvor M6, což výrazně prodlužuje životnost v prašném nebo vlhkém prostředí.
