INA PCJT 45-XL ložisková jednotka

INA PCJT 45-XL ložisková jednotka

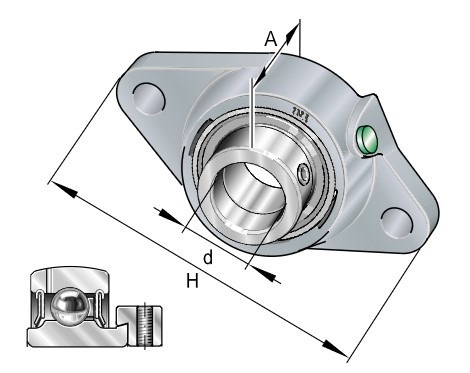

INA PCJT 45-XL je kompletní dvoušroubová přírubová ložisková jednotka sestávající z litinového tělesa CJT09 a radiálního kuličkového ložiska GRAE45-XL-NPP-B. Tato jednotka je vybavena technologií X-life, která díky optimalizované geometrii a kvalitě povrchů nabízí vyšší dynamickou únosnost a výrazně delší provozní životnost. Fixace na hřídel je zajištěna pomocí excentrického upínacího kroužku, což je ideální pro aplikace s jedním směrem otáčení.

Alternativní označení a identifikace:

• Typové označení: PCJT 45-XL, PCJT45-XL, PCJT45
• Předchůdce / Staré značení: INA PCJT45-XL-I
• Výrobní číslo (PID): 094571732-0000
• EAN: 4054372939402
• Označení tělesa: CJT09
• Označení ložiska: GRAE45-XL-NPP-B
• Ekvivalenty: SKF FYTB45FM, RHP SFT45EC, Asahi FHFL209K, SLB SAFL209, KDF SAFL209, TR SAFL209

Geometrie a konstrukční prvky

• Materiál tělesa: Šedá litina (GG) s antikorozní ochranou (tmavošedý lak).
• Materiál ložiska: Vysoce kvalitní ocel pro valivá ložiska se standardním vnitřním profilem.
• Upínací mechanismus: Excentrický upínací kroužek pro bezpečné a rychlé upevnění na hřídel.
• Systém těsnění: P těsnění (jednoduché rty) chránící vnitřní prostor před nečistotami a vlhkostí.
• Domazávání: Jednotka je opatřena mazací hlavicí se závitem Q (M6) pro snadnou údržbu.
• Provedení X-life: Zvýšená únosnost a snížené tření pro náročné průmyslové provozy.

Konstrukční vlastnosti

Přírubová jednotka PCJT 45-XL je navržena jako pevné ložisko. Dvoušroubové provedení příruby umožňuje montáž v prostorech s omezenou šířkou. Ložisko má vnější kroužek se sférickým povrchem, který umožňuje naklopení v tělese a kompenzuje tak případné nesouososti hřídele.

Hlavní výhody

• X-life technologie: Zvýšení základní dynamické únosnosti o cca 15 % ve srovnání se standardním provedením.
• Snadná montáž: Excentrický kroužek eliminuje potřebu speciálního nářadí při upevňování ložiska.
• Odolnost: Robustní litinové těleso vysoce odolné proti mechanickému poškození.
• Připravenost: Jednotka je dodávána jako předmazaná a připravená k okamžité instalaci.

Oblast použití

Ložisková jednotka PCJT 45-XL je vhodná pro širokou škálu aplikací v dopravníkové technice, zemědělských strojích, potravinářském průmyslu a v systémech pro manipulaci s materiálem, kde je vyžadována spolehlivost a dlouhá životnost při radiálním zatížení.
