INA PCJT 35-XL-N ložisková jednotka

INA PCJT 35-XL-N ložisková jednotka

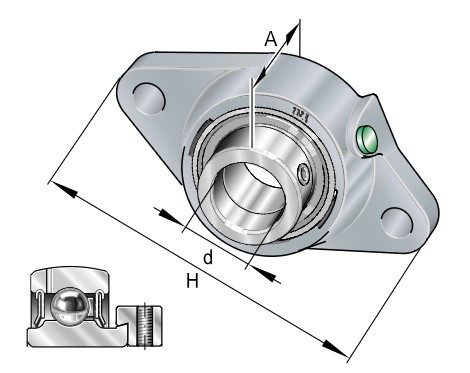

INA PCJT 35-XL-N je kompletní dvoušroubová přírubová ložisková jednotka sestávající z tělesa z šedé litiny (GEHCJT07-GG-N) a upínacího kuličkového ložiska (GRAE35-XL-NPP-B) s excentrickým pojistným kroužkem. Tato jednotka v provedení X-life (XL) nabízí zvýšenou dynamickou únosnost a prodlouženou životnost. Konstrukce zahrnuje drážku (označení N) v tělese pro montáž ochranných krytek (např. KASK07), což zvyšuje ochranu v náročných provozních podmínkách.

Alternativní označení a identifikace:

• Výrobce: INA (skupina Schaeffler)
• Typové označení: PCJT35-XL-N, PCJT35-N, PCJT 35-XL-N
• EAN: 4012802837278, 4012802837292
• Výrobní číslo (PID): 009643753-0000
• Ekvivalenty SKF: FYTB35FM
• Ekvivalenty SNR: ESFLE.207
• Ekvivalenty RHP: SFT35EC
• Další kódy: L.207-UYN, 10071109, PCJT35N

Konstrukční prvky a geometrie:

• X-life (XL): Optimalizovaná vnitřní geometrie pro vyšší zatížitelnost a snížení tření.
• Excentrický kroužek: Zajišťuje bezpečné a snadné upnutí ložiska na hřídel ve směru otáčení.
• Těsnění P (NPP-B): Jednoduché těsnění s oboustrannou těsnicí podložkou pro ochranu proti prachu a nečistotám.
• Oválná příruba: Těleso se dvěma upevňovacími otvory pro kompaktní montáž.
• Materiál tělesa: Šedá litina GG s drážkou pro krytku (Undercut slot).

Technická specifikace a materiály:

Těleso jednotky je vyrobeno z kvalitní šedé litiny, která poskytuje vysokou tuhost a schopnost pohlcovat vibrace. Ložisko je vyrobeno ze standardní oceli pro valivá ložiska s válcovým profilem díry. Jednotka je dodávána s předplněným plastickým mazivem pro standardní provozní podmínky. Drážka v tělese umožňuje snadné dovybavení jednotky ochranným víčkem pro zamezení vstupu nečistot k ložisku.

Hlavní výhody a funkční charakteristika:

• Vysoká únosnost: Provedení X-life zvyšuje nominální životnost v porovnání se standardními ložisky.
• Jednoduchá instalace: Přírubové provedení usnadňuje montáž na stěny strojů a konstrukční rámy.
• Robustní konstrukce: Odolnost vůči radiálnímu i axiálnímu zatížení díky konstrukci Y-ložiska.
• Integrované domazávání: Těleso je vybaveno otvorem pro maznici, což umožňuje údržbu a prodloužení životnosti ložiska.

Montáž a údržba:

Při montáži se doporučuje zajistit souosost hřídele. Upnutí excentrického kroužku se provádí jeho pootočením ve směru otáčení hřídele a následným zajištěním červíkem. Pro aplikace s vysokým rizikem znečištění je vhodné použít doplňkové víčko KASK07, které se osazuje do připravené drážky v litinovém tělese.
