INA PCJT 25-XL-N ložisková jednotka

INA PCJT 25-XL-N ložisková jednotka

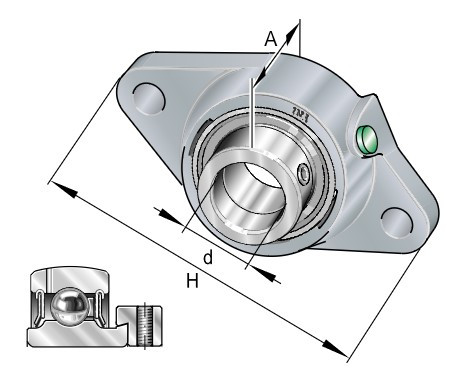

Ložisková jednotka INA PCJT 25-XL-N představuje kompletní sestavu dvoušroubového přírubového tělesa z šedé litiny a upínacího kuličkového ložiska řady X-life. Tato jednotka je určena pro aplikace s požadavkem na vysokou únosnost, dlouhou provozní životnost a snadnou montáž. Systém je vybaven excentrickým pojistným kroužkem pro bezpečné upevnění na hřídel a jednoduchým P-těsněním (2F), které chrání ložisko před kontaminací a vlhkostí. Provedení XL (X-life) zaručuje optimalizovanou geometrii oběžných drah a vyšší kvalitu povrchu, což vede k výraznému prodloužení servisních intervalů.

Alternativní označení a identifikace:

• Hlavní značení: PCJT 25-XL-N, PCJT25-N
• Kódy výrobce: 009643680-0000, 0096436800000
• EAN: 4012802837469, 4012802837490
• Ekvivalenty: SKF FYTB25FM, RHP SFT25EC, NTN AELFL205D1, FS SAFL205
• Součásti jednotky: Těleso GEHCJT05-GG-N, ložisko GRAE25-XL-NPP-B
• Další kódy: PCJT25N, INAPCJT25, SCHAEFFLERPCJT25, PID 386556

Konstrukční a materiálové vlastnosti

• Materiál tělesa: Šedá litina (GG) s tmavošedou povrchovou úpravou.
• Typ ložiska: Upínací kuličkové ložisko z vysoce kvalitní oceli s válcovým profilem díry.
• Způsob upevnění: Excentrický montážní kroužek pro fixaci na hřídel.
• Tvar tělesa: Oválná příruba se dvěma otvory pro upevňovací šrouby.
• Speciální úprava (N): Těleso je opatřeno drážkou pro montáž ochranného víčka (KASK05).
• Mazání: Jednotka je domazatelná přes integrovaný závit M6.

Hlavní výhody a funkční charakteristika

• X-life provedení: Vyšší únosnost a delší životnost ve srovnání se standardními jednotkami.
• Integrované těsnění: Standardní P-těsnění (2F) účinně brání úniku maziva a vniku nečistot.
• Vysoká tuhost: Robustní litinové těleso minimalizuje vibrace a zajišťuje stabilitu při provozu.
• Pohotovost k montáži: Jednotka je dodávána jako kompletně sestavený a promazaný celek.

Oblast použití

Jednotky PCJT jsou ideální pro aplikace, kde je hřídel kolmá k montážní ploše. Typické využití zahrnuje dopravníkové systémy, zemědělské stroje, balicí linky, textilní průmysl a všeobecné strojírenství. Díky oválnému tvaru příruby vyžaduje jednotka minimální prostor pro instalaci.

Montáž a údržba

Montáž se provádí přišroubováním příruby k rovné ploše pomocí dvou šroubů. Hřídel se zajistí utažením excentrického kroužku ve směru otáčení hřídele a následným zajištěním červíkem. Pro domazávání je jednotka vybavena otvorem se závitem M6. Jednotka umožňuje naklopení ložiska v tělese, čímž kompenzuje drobné nesouososti hřídele.
