INA PCJT 20-XL-N ložisková jednotka

Přírubová ložisková jednotka INA PCJT 20-XL-N s excentrickým upínacím kroužkem a litinovým oválným tělesem. Provedení X-life s vnitřním průměrem 20 mm zajišťuje vysokou dynamickou únosnost 13,6 kN.

Výrobce:: INA
Kód artiklu:: 386546
Katalogové číslo:: L.204-UYN
EAN:: 4012802837582
Množství skladem: 0 ks
Skladem u dodavatele: 99 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Zboží doručíme 22. 10. 2026

Cena s DPH 640,86 Kč

Cena bez DPH 529,64 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
2 ks	519,04 Kč	628,04 Kč	1 256,08 Kč
4 ks	508,45 Kč	615,23 Kč	2 460,92 Kč
6 ks	497,86 Kč	602,41 Kč	3 614,46 Kč

Popis produktu

INA PCJT 20-XL-N ložisková jednotka

INA PCJT 20-XL-N je kompletní dvoušroubová přírubová ložisková jednotka sestávající z litinového tělesa CJT04 a radiálního upínacího ložiska GRAE20-XL-NPP-B. Tato jednotka v provedení X-life (XL) nabízí zvýšenou únosnost a delší provozní životnost oproti standardním variantám. Fixace na hřídel je zajištěna pomocí excentrického upínacího kroužku, což je ideální pro aplikace s konstantním směrem otáčení. Jednotka je vybavena těsněním typu P (NPP-B), které zajišťuje efektivní ochranu proti nečistotám a vlhkosti.

Alternativní označení a identifikace

Typové označení: PCJT20-XL-N, PCJT20-N, PCJT 20-XL-N
EAN: 4012802837582
Číslo výrobce (PID): 009643613-0000
Ekvivalenty: FYTB20FM SKF, SFT20EC RHP, SAFL204 Keep Moving Long, L.204-UYN, PCJT20N INA
ECLASS: 23-05-16-02

Geometrie a konstrukční prvky

Provedení X-life: Optimalizovaná geometrie oběžných drah a vyšší kvalita povrchu pro maximální výkon a spolehlivost.
Těleso CJT04: Oválná příruba vyrobena z šedé litiny (materiál GG) se dvěma upevňovacími otvory.
Drážka N: Těleso je opatřeno drážkou (undercut slot) pro snadnou montáž ochranných víček (např. KASK04).
Excentrický kroužek: Mechanický systém upevnění pro bezpečné spojení s hřídelí.
Mazání: Jednotka je vybavena mazacím otvorem se závitem M6 pro domazávání.

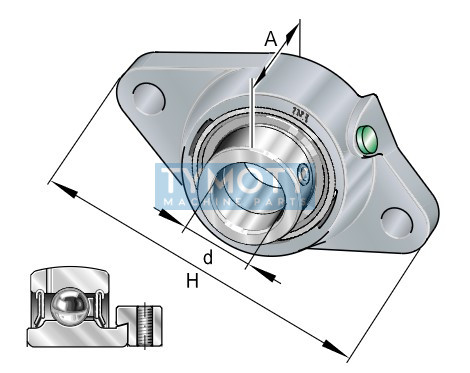

Parametr	Hodnota
Vnitřní průměr (d)	20 mm
Celková výška jednotky (U)	42,5 mm
Výška příruby (H)	112 mm
Šířka příruby (L)	61 mm
Rozteč upevňovacích otvorů (J)	90 mm
Průměr upevňovacího otvoru (N)	11,5 mm
Dynamická únosnost (Cr)	13 600 N
Statická únosnost (C0r)	6 600 N
Mez únavy (Cur)	345 N
Provozní teplota	-20 °C až +120 °C
Hmotnost	0,447 kg
Materiál tělesa	Šedá litina (GG)
Materiál ložiska	Standardní ložisková ocel
Těsnění	P těsnění (jednoduché kontaktní)
Vnější průměr upínacího kroužku (d3)	33 mm

Konstrukční vlastnosti

Ložisková jednotka PCJT 20-XL-N je navržena pro kompenzaci statických nesouosostí hřídele díky kulovému vnějšímu kroužku ložiska usazenému v odpovídajícím vybrání v tělese. Použitá litina poskytuje vysokou tuhost a schopnost tlumení vibrací. Drážka v tělese umožňuje integraci ochranného víčka pro zvýšení bezpečnosti provozu a ochranu ložiska v prašném prostředí.

Oblast použití

Dopravníkové systémy a logistická technika.
Zemědělské a potravinářské stroje.
Textilní průmysl a balicí linky.
Všeobecné strojírenství se středním zatížením.

Způsoby balení

Název	Množství	Skladem
B0002	2	0
B0004	4	0
B0006	6	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Barva	tmavošedá
Číslo výrobce	009643613-0000
Materiál	šedá litina, ložisko ocel
Profil díry	válcová
Průměr d (mm)	20
Předchůdce (staré značení)	INA PCJT20-XL-N
Teplota maximální °C	+120
Teplota minimální °C	-20
Těsnění	jednoduché těsnění
Typ	ložisková jednotka
Značení	PCJT20-XL-N
Značka výrobce	INA
