INA PCJT 12-XL ložisková jednotka

INA PCJT 12-XL ložisková jednotka

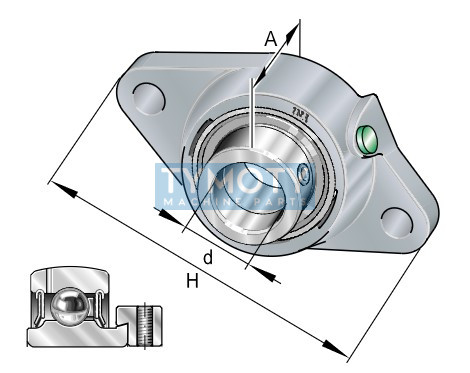

INA PCJT 12-XL je dvoušroubová přírubová ložisková jednotka řady X-life, která se skládá z tělesa z šedé litiny CJT03 a upínacího kuličkového ložiska GRAE12-XL-NPP-B. Jednotka je vybavena excentrickým upínacím kroužkem pro fixaci hřídele a kontaktním P-těsněním. Provedení X-life zaručuje vyšší dynamickou únosnost, nižší tření a delší provozní životnost ve srovnání se standardními typy ložiskových jednotek.

Alternativní označení a identifikace:

• Typové označení: PCJT 12-XL, PCJT12-XL, PCJT12
• Číslo výrobce: 000853399-0000
• EAN: 4012802799491
• Označení ložiska: GRAE12-XL-NPP-B
• Označení tělesa: CJT03
• Ekvivalenty: L.201-UYN, PCJT12 INA
• PID: 10067003

Konstrukční vlastnosti a technický rozbor:

• X-life technologie: Optimalizovaná geometrie a kvalita povrchu oběžných drah zvyšuje únosnost a prodlužuje servisní intervaly.
• Materiál tělesa: Šedá litina (GG) s antikorozní ochranou (tmavě šedý lak).
• Systém upínání: Excentrický pojistný kroužek pro bezpečné spojení s hřídelí při konstantním směru otáčení.
• Těsnicí systém: P-těsnění (jednoduché kontaktní těsnění) chránící vnitřní prostor před prachem a vlhkostí.
• Integrované mazání: Těleso je opatřeno mazacím otvorem se závitem M6 pro snadné domazávání ložiska.

Oblast použití a příklady aplikací:

• Zemědělská technika a sklizňové stroje.
• Dopravníkové systémy a lehká manipulační technika.
• Dřevoobráběcí a textilní stroje.
• Ventilační jednotky a klimatizační systémy.

Pokyny k montáži a údržbě:

Instalace jednotky se provádí pomocí dvou upevňovacích šroubů na rovinnou plochu. Ložisko se k hřídeli fixuje otočením excentrického kroužku ve směru otáčení hřídele a následným zajištěním pomocí stavěcího šroubu (červíku). Jednotka je dodávána s náplní plastického maziva a je připravena k okamžitému provozu. Při domazávání je nutné dodržet specifikace výrobce pro množství a typ maziva.
