INA PCJ 50-XL-N ložisková jednotka

INA PCJ 50-XL-N ložisková jednotka

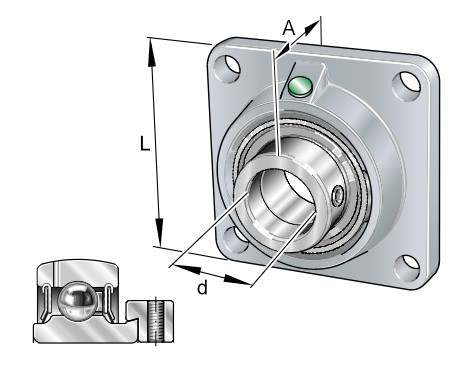

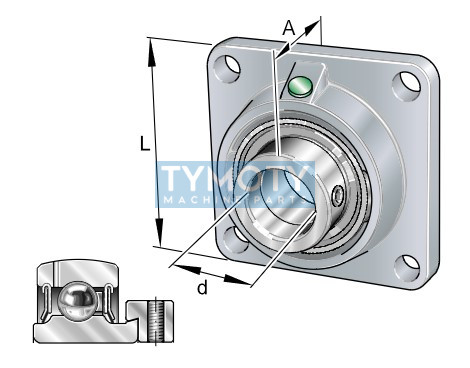

INA PCJ 50-XL-N je čtyřšroubová přírubová ložisková jednotka sestávající z tělesa z šedé litiny a upínacího kuličkového ložiska. Tato jednotka v provedení X-life (XL) nabízí zvýšenou dynamickou únosnost a prodlouženou provozní životnost. Je vybavena excentrickým upínacím kroužkem pro zajištění na hřídeli a těsněním typu P, které účinně chrání ložisko před nečistotami a vlhkostí. Těleso obsahuje drážku (N) určenou pro montáž ochranného víčka.

Alternativní označení a identifikace:

• Typové označení: PCJ50-XL-N, PCJ50-N, PCJ 50-XL-N
• Číslo výrobce (Schaeffler ID): 009641025-0000
• EAN: 4012802809367, 4064327792136
• PID: PCJ50 -N
• Ekvivalenty SKF: FY50FM
• Ekvivalenty SNR: ESFE.210
• Ekvivalenty RHP: SF50EC
• Další kódy: 10068615, PCJ50N, INAPCJ50, SCHAEFFLERPCJ50

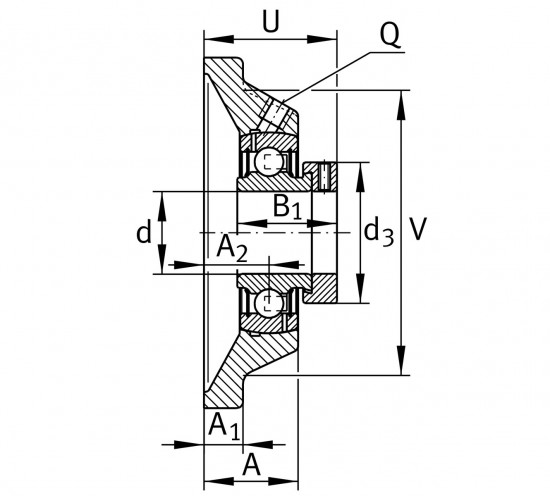

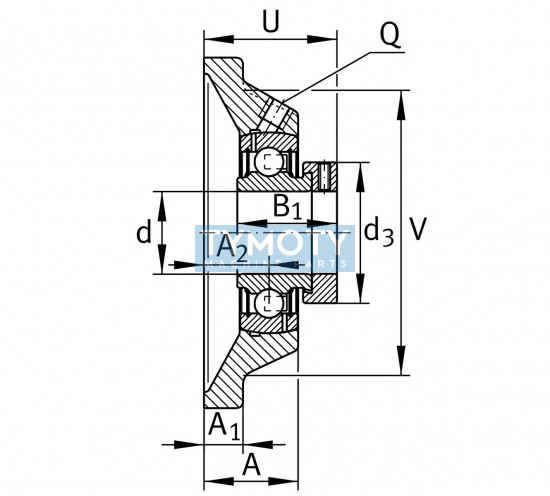

Geometrie a konstrukční prvky

• X-life provedení: Optimalizovaná vnitřní konstrukce pro vyšší výkon a delší servisní intervaly.
• Těleso jednotky: CJ10 vyrobené z šedé litiny (GG) s integrovanou mazací drážkou a otvorem pro domazávání (závit M6).
• Vložené ložisko: GRAE50-XL-NPP-B s válcovým vnějším kroužkem a excentrickým pojistným kroužkem.
• Systém těsnění: Jednoduché těsnění na obou stranách ložiska pro standardní průmyslové prostředí.
• Upevnění: Čtyři montážní otvory v přírubě pro stabilní uchycení na plochu kolmou k ose hřídele.

Konstrukční vlastnosti

Ložisková jednotka PCJ 50-XL-N je navržena pro vysokou tuhost a schopnost kompenzovat mírné nesouososti hřídele díky kulovému vnějšímu povrchu ložiska uloženému v odpovídajícím vybrání v tělese. Litinové těleso je opatřeno antikorozním nátěrem v tmavě šedé barvě a obsahuje drážku pro upevnění ochranného krytu KASK10.

Hlavní výhody a funkční charakteristika

• Jednoduchá montáž: Excentrický kroužek umožňuje rychlé a pevné zajištění ložiska na hřídeli bez nutnosti speciálního nářadí.
• X-life standard: Vyšší přesnost a kvalita povrchů valivých těles snižuje tření a hlučnost za provozu.
• Údržba: Jednotka je dodávána s naplněným mazivem a je vybavena maznicí se závitem M6 pro následné domazávání dle provozních podmínek.
• Všestrannost: Možnost osazení ochranným krytem pro zvýšení bezpečnosti a ochrany proti nečistotám.

Pokyny k montáži

Při instalaci je nutné zajistit rovinnost dosedací plochy, aby nedocházelo k deformaci tělesa při utahování čtyř upevňovacích šroubů. Excentrický pojistný kroužek se utahuje ve směru otáčení hřídele a následně se zajišťuje fixačním kolíkem. Doporučený průměr montážních šroubů odpovídá rozměru otvorů N (18 mm).
