INA PCJ 20-N ložisková jednotka

INA PCJ 20-N (PCJ20-XL-N) ložisková jednotka

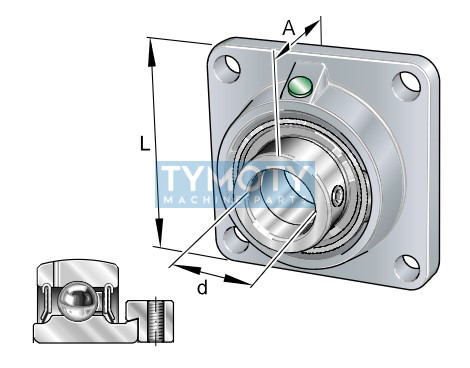

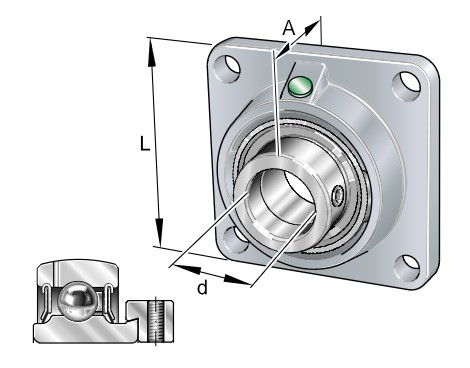

Přírubová ložisková jednotka INA PCJ 20-N představuje kompletní sestavu tělesa a ložiska určenou pro průmyslové aplikace vyžadující vysokou spolehlivost a snadnou montáž. Tato jednotka v provedení X-life (XL) se vyznačuje optimalizovanou geometrií oběžných drah, což vede k vyšší dynamické únosnosti a prodloužení životnosti. Skládá se z litinového tělesa CJ04 se čtyřmi otvory pro šrouby a upínacího ložiska GRAE20-XL-NPP-B s excentrickým kroužkem. Těleso je opatřeno drážkou (označení N) pro osazení ochranného víčka a mazacím otvorem se závitem M6.

Alternativní označení a identifikace:

• Typové označení: PCJ20-XL-N, PCJ 20-N, PCJ20-N-XL
• EAN: 4012802809497
• Číslo výrobce (PID): 009640878-0000
• Interní kódy: 10068610, PCJ20N, INAPCJ20, PCJ20INA, SCHAEFFLERPCJ20
• Ekvivalenty a náhrady: SKF FY20FM, RHP SF20EC, HFH FWS20A, L.204-UYF

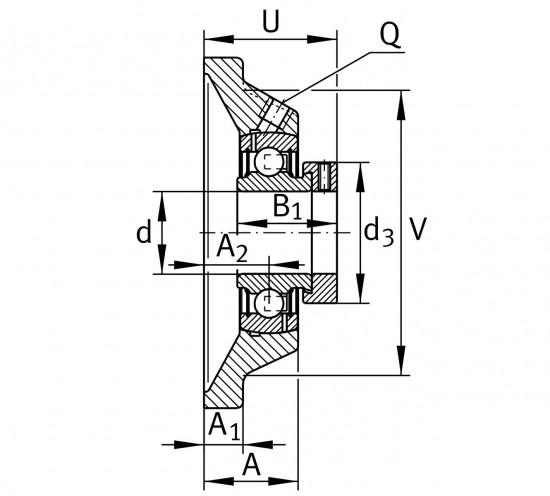

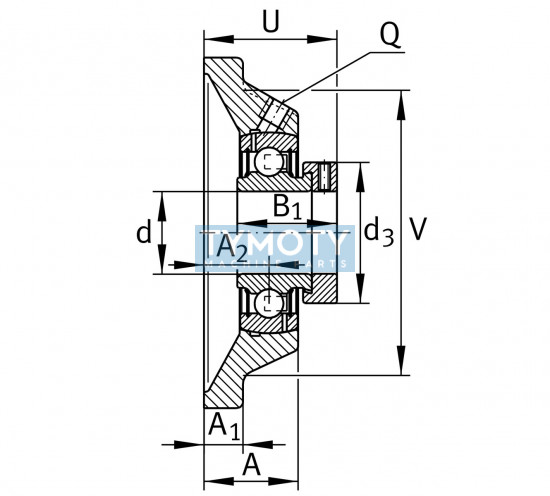

Konstrukční prvky a materiálové složení

• Těleso: Vyrobeno z šedé litiny (GG) v provedení se čtyřmi montážními otvory.
• Ložisko: Osazeno ložiskem ze standardní ložiskové oceli s excentrickým pojistným kroužkem pro fixaci na hřídeli.
• Těsnění: Standardní P těsnění (2F) pro spolehlivou ochranu proti nečistotám a udržení maziva.
• Úprava X-life: Verze se zvýšenou zatížitelností a sníženým třením.
• Zvláštnosti: Těleso obsahuje drážku pro ochranné víčko KASK04 (Groove N).

Hlavní výhody a funkční charakteristika

• Zvýšená únosnost: Díky technologii X-life dosahuje jednotka delší provozní životnosti při stejném zatížení.
• Snadná montáž: Excentrický upínací kroužek umožňuje rychlé a bezpečné upevnění na hladké hřídele bez nutnosti jejich speciální úpravy.
• Robustní konstrukce: Litinové těleso poskytuje vysokou tuhost a stabilitu, vhodné pro náročné průmyslové provozy.
• Integrované domazávání: Možnost doplňování maziva přímo přes maznici v tělese zajišťuje optimální provozní podmínky.

Montáž a údržba

Instalace se provádí pomocí čtyř šroubů procházejících přírubou jednotky. Hřídel se fixuje utažením excentrického kroužku ve směru otáčení hřídele a následným zajištěním červíkem. Jednotka je standardně dodávána s naplněným mazivem. Pro domazávání je doporučeno používat standardní plastická maziva pro valivá ložiska. Díky drážce v tělese lze jednotku doplnit ochranným víčkem typu KASK04 pro zvýšení bezpečnosti a ochrany ložiska.
