INA PCFT 40 ložisková jednotka

INA PCFT 40 ložisková jednotka

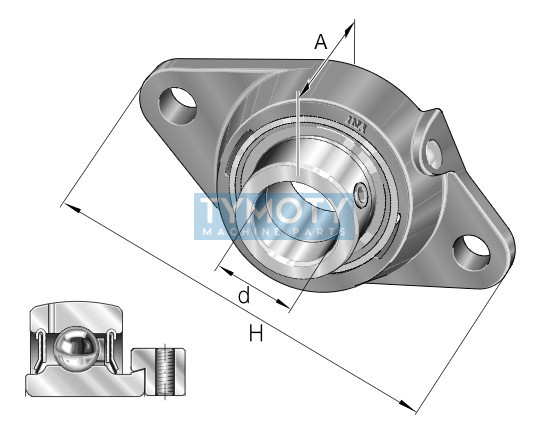

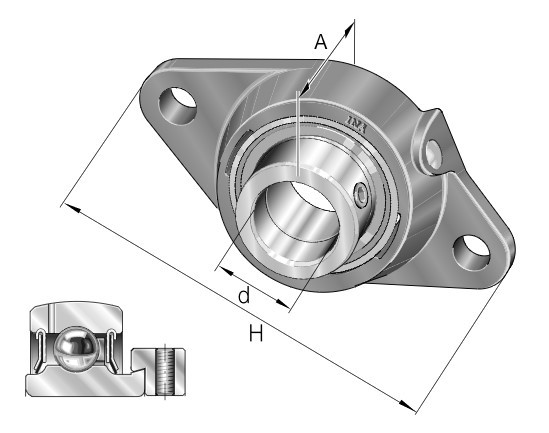

INA PCFT 40-XL je kompletní dvoušroubová přírubová ložisková jednotka sestávající z litinového tělesa a upínacího kuličkového ložiska s excentrickým pojistným kroužkem. Tato jednotka v provedení X-life se vyznačuje optimalizovanou geometrií oběžných drah a vyšší kvalitou povrchů, což vede k výraznému zvýšení únosnosti a prodloužení provozní životnosti. Ložisko je vybaveno P-těsněním, které zajišťuje efektivní ochranu proti nečistotám a vlhkosti.

Alternativní označení a identifikace

• Typové označení: PCFT40-XL, PCFT 40-XL
• Objednací číslo (PID): 000831611-0000
• EAN: 4012802791327
• Označení tělesa: CFT08
• Označení ložiska: GRAE40-XL-NPP-B
• Ekvivalenty: PCFT40 INA, L.208-UYN

Konstrukční vlastnosti

• Materiál tělesa: Šedá litina (GG) s antikorozní ochranou (tmavě šedý lak).
• Upevnění na hřídel: Excentrický montážní kroužek, ideální pro hřídele s konstantním směrem otáčení.
• Těsnící systém: Jednoduché P-těsnění (NBR rty) pro standardní provozní podmínky.
• Domazávání: Těleso je vybaveno mazacím otvorem se závitem M6 pro údržbu.
• Provedení X-life: Vyšší dynamická únosnost a nižší tření oproti standardním verzím.

Oblast použití / Příklady aplikací

Jednotky řady PCFT jsou určeny pro aplikace s vysokými nároky na spolehlivost při zachování kompaktních rozměrů. Jsou vhodné pro zemědělské stroje, dopravníkové systémy, dřevozpracující stroje a obecné strojírenství, kde je vyžadována snadná montáž na svislé nebo vodorovné plochy kolmo k ose hřídele.

Pokyny k aplikaci

Montáž se provádí pomocí dvou šroubů skrze otvory v přírubě. Zajištění vnitřního kroužku ložiska k hřídeli se provádí dotažením excentrického kroužku ve směru otáčení hřídele a následným zajištěním červíkem. Doporučuje se pravidelné domazávání lithným plastickým mazivem skrze integrovanou maznici v závislosti na provozních podmínkách.
