INA PCFT 15 ložisková jednotka

Dvoušroubová přírubová ložisková jednotka INA PCFT 15-XL s vnitřním průměrem 15 mm, litinovým tělesem a excentrickým pojistným kroužkem. Provedení X-life zajišťuje vyšší únosnost a životnost v teplotá

Výrobce:: INA
Kód artiklu:: 386525
Katalogové číslo:: L.202-UYN-
EAN:: 4012802791730
Množství skladem: 0 ks
Skladem u dodavatele: 2 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Když objednáte do 14:00 hodin, zboží doručíme 23. 10. 2026

Cena s DPH 628,35 Kč

Cena bez DPH 519,30 Kč

Porovnat

Popis produktu

INA PCFT 15 ložisková jednotka (PCFT 15-XL)

Ložisková jednotka PCFT 15-XL je kompletní dvoušroubová přírubová sestava od předního výrobce INA (součást skupiny Schaeffler). Tato jednotka v provedení X-life (XL) nabízí zvýšenou únosnost a prodlouženou provozní životnost. Skládá se z litinového tělesa CFT03 (materiál GG - šedá litina) a vložného kuličkového ložiska GRAE15-XL-NPP-B. Fixace na hřídel je zajištěna pomocí excentrického pojistného kroužku, což je ideální pro aplikace s konstantním směrem otáčení.

Alternativní označení a identifikace:

Produkt je identifikovatelný pod řadou kódů a ekvivalentů: PCFT15-XL INA, PCFT15, INAPCFT15, PCFT15INA, 000831395-0000 (číslo výrobce), EAN 4012802791730, ECLASS 23-05-16-02. Mezi možné náhrady a ekvivalenty (nutno ověřit rozměry) patří: 16203/15 + FL203, GRAE15NPPB + CFT03, YET203/15 + FYTB503M.

Konstrukční vlastnosti a technické provedení

Materiálové složení: Těleso z šedé litiny (GG), vložné ložisko z vysoce kvalitní ložiskové oceli v standardu X-life.
Systém upevnění: Integrovaný excentrický montážní kroužek pro rychlé a bezpečné upnutí na hřídel.
Těsnicí systém: Osazeno P těsněním (jednoduché těsnění NPP), které efektivně chrání vnitřní prostor ložiska před nečistotami a vlhkostí.
Geometrie tělesa: Oválný (přírubový) tvar se dvěma montážními otvory pro šrouby.
Mazání: Jednotka je vybavena připojovacím závitem M6 pro domazávání.

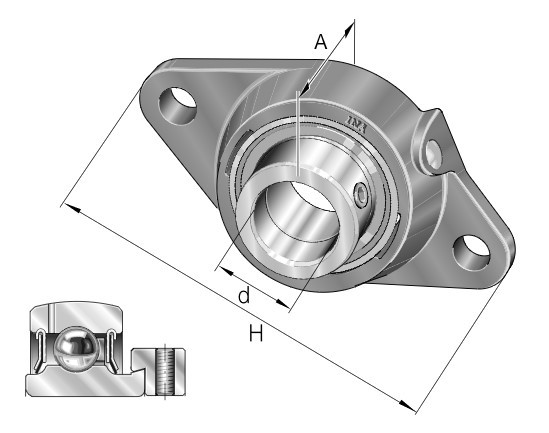

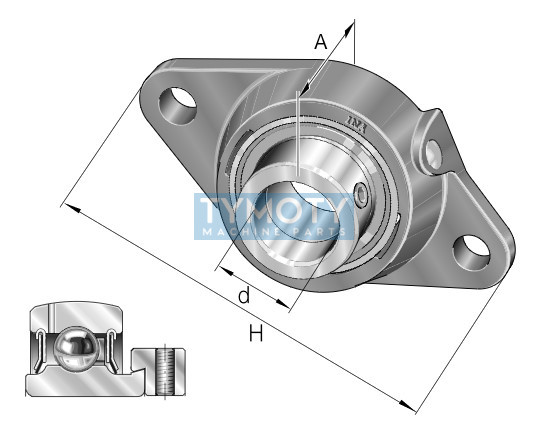

Parametr	Hodnota
Vnitřní průměr hřídele (d)	15 mm
Celková výška jednotky (U)	32,1 mm
Šířka příruby (L)	57 mm
Výška příruby (H)	99 mm
Rozteč upevňovacích otvorů (J)	76,5 mm
Průměr upevňovacího otvoru (N)	11,5 mm
Tloušťka příruby (A1)	9,5 mm
Výška tělesa (A)	18 mm
Dynamická únosnost (Cr)	10 100 N
Statická únosnost (C0r)	4 750 N
Mezní únavové zatížení (Cur)	248 N
Teplotní rozsah	-20 °C až +120 °C
Hmotnost	0,34 kg
Závit pro maznici (Q)	M6
Vnější průměr excentrického kroužku (d3)	28,4 mm

Funkční charakteristika

Ložisková jednotka PCFT 15-XL se vyznačuje vysokou tuhostí a schopností kompenzovat mírné nesouososti hřídele díky naklápěcímu vnějšímu kroužku vložného ložiska. Provedení X-life znamená optimalizovanou drsnost oběžných drah a vyšší přesnost kuliček, což vede k nižšímu tření a menšímu vývinu tepla během provozu.

Montáž a údržba

Instalace se provádí pomocí dvou šroubů skrze přírubové otvory. Excentrický kroužek se dotahuje ve směru otáčení hřídele a následně se zajišťuje červíkem. Jednotka je dodávána s počáteční náplní maziva; intervaly domazávání závisí na provozních podmínkách (teplota, otáčky, prašnost). Pro domazávání slouží mazací otvor se závitem M6.

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Barva	tmavošedá
Číslo výrobce	000831395-0000
Materiál	šedá litina, ložisko ocel
Profil díry	válcová
Průměr d (mm)	15
Předchůdce (staré značení)	INA PCFT15-XL
Teplota maximální °C	+120
Teplota minimální °C	-20
Těsnění	jednoduché těsnění
Typ	ložisková jednotka
Značení	PCFT15-XL
Značka výrobce	INA
