INA PCFT 12 ložisková jednotka

INA PCFT 12 ložisková jednotka (PCFT12-XL)

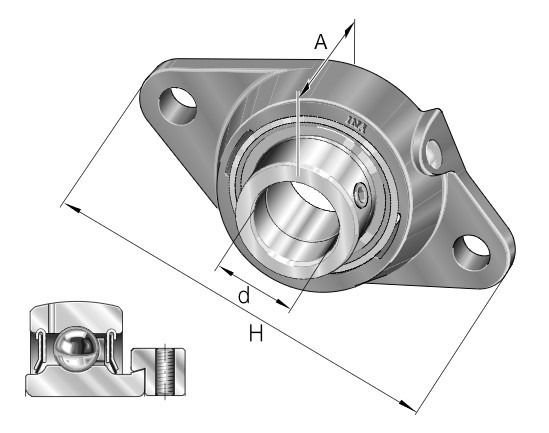

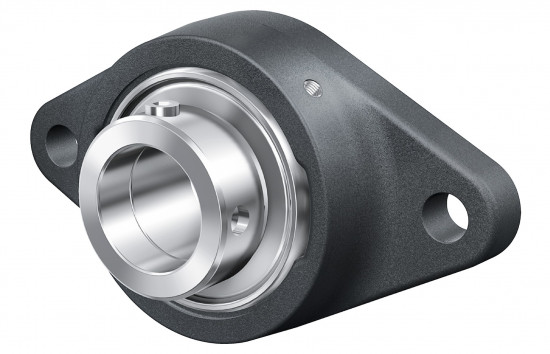

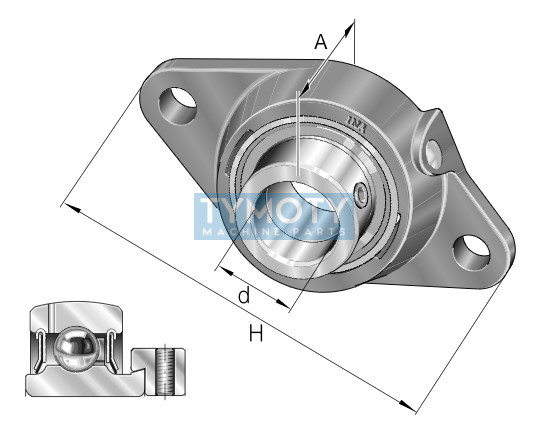

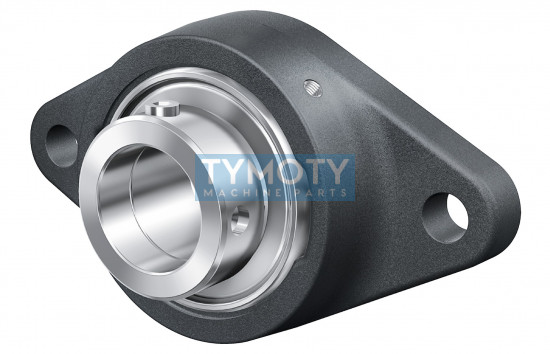

INA PCFT 12 je kompletní dvoušroubová přírubová ložisková jednotka v prémiovém provedení X-life (XL), která se skládá z tělesa CFT03 vyrobeného z šedé litiny a upínacího ložiska GRAE12-XL-NPP-B. Tato jednotka je určena pro uložení hřídelí o průměru 12 mm, kde je vyžadována spolehlivá fixace pomocí excentrického upínacího kroužku. Díky standardu X-life jednotka disponuje optimalizovanou geometrií oběžných drah, což vede k vyšší dynamické únosnosti a prodloužení servisní životnosti v náročných průmyslových podmínkách.

Alternativní označení a identifikace:

• Typové označení: PCFT 12-XL, PCFT12, PCFT12-XL INA
• Číslo výrobce (MPN): 000831387-0000 / 0008313870000
• EAN: 4012802791754
• Ekvivalentní náhrady: PCFT12.E55EB INA, L.201-UYN-
• ECLASS: 23-05-16-02

Konstrukční prvky a složení

• Těleso jednotky: Oválná příruba (CFT03) z šedé litiny GG se dvěma upevňovacími otvory.
• Osazené ložisko: Jednořadé kuličkové ložisko GRAE12-XL-NPP-B s vnějším kulovým kroužkem.
• Zajištění hřídele: Excentrický montážní kroužek pro pevné a přesné upnutí.
• Těsnicí systém: P-těsnění (jednoduché rty NPP-B) chránící proti vniknutí prachu a vlhkosti.
• Mazací systém: Integrovaný připojovací závit M6 pro snadné domazávání ložiska.

Technická specifikace a vlastnosti

Jednotka PCFT12-XL vyniká robustní konstrukcí tělesa z šedé litiny, která poskytuje vysokou tuhost a stabilitu. Ložisko je vybaveno jednostranně rozšířeným vnitřním kroužkem, což usnadňuje montáž na hřídel. Tvar tělesa je oválný (dvouděrový), což šetří prostor v radiálním směru oproti čtyřděrovým jednotkám. Povrchová úprava v tmavošedé barvě zajišťuje standardní antikorozní ochranu litiny.

Oblast použití

Tato ložisková jednotka je vhodná pro široké spektrum průmyslových aplikací, zejména v zemědělské technice, dopravníkových systémech, balicích strojích a vzduchotechnice. Je ideální pro uložení, kde dochází k mírnému naklopení hřídele, které kulová plocha vnějšího kroužku ložiska dokáže vykompenzovat.

Montáž a údržba

Při montáži je nutné nejprve upevnit litinové těleso pomocí dvou šroubů M10 k dosedací ploše a následně zajistit ložisko k hřídeli pootočením excentrického kroužku ve směru otáčení hřídele a jeho dotažením zajišťovacím šroubem. Pravidelné domazávání je možné skrze maznici umístěnou v závitu M6, což prodlužuje provozuschopnost v prašném prostředí.
