INA PASEY 12-XL ložisková jednotka

INA PASEY 12-XL ložisková jednotka

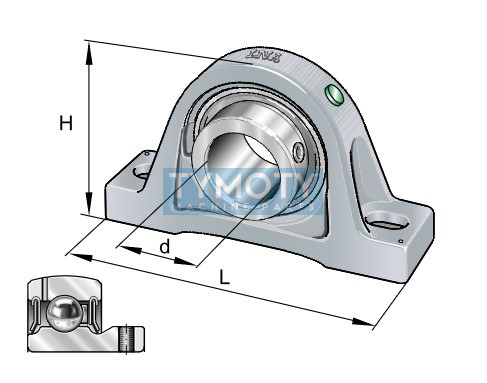

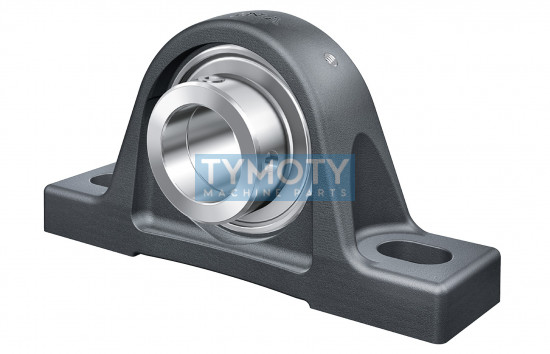

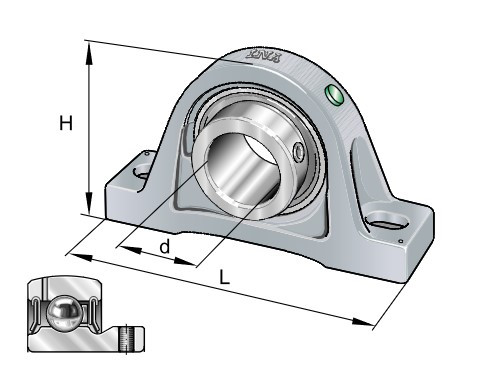

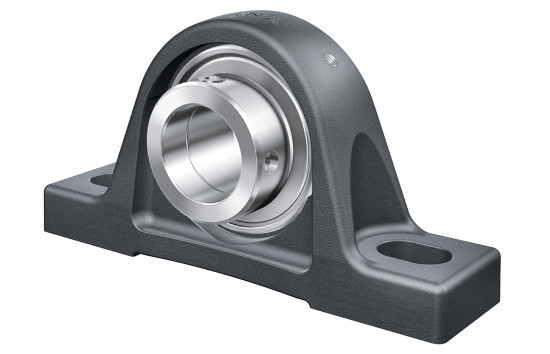

INA PASEY 12-XL je kompletní stojatá ložisková jednotka (plummer block) tvořená litinovým tělesem ASE03 a radiálním kuličkovým ložiskem GAY12-XL-NPP-B. Tato jednotka v provedení X-life nabízí optimalizovanou konstrukci, která se vyznačuje vyšší dynamickou únosností a prodlouženou životností oproti standardním variantám. Ložisko je ve vnitřním kroužku vybaveno stavěcími šrouby (červíky) pro snadnou fixaci na hřídel a je osazeno P-těsněním (2F), které chrání vnitřní prostor před nečistotami a vlhkostí.

Alternativní označení a identifikace:

• Značení výrobce: PASEY12-XL, PASEY 12-XL
• Číslo výrobce (Schaeffler): 000949248-0000
• EAN: 4012802802245
• Komponenty jednotky: Těleso ASE03 + ložisko GAY12-XL-NPP-B
• Ekvivalenty a náhrady: PASEY12, SY12RM, YAT203/12 + SY503M, L.201-UES
• PID: PASEY12

Konstrukční vlastnosti a materiálové složení

• Materiál tělesa: Šedá litina (GG) s tmavě šedým lakováním pro základní protikorozní ochranu.
• Materiál ložiska: Standardní ložisková ocel vysoké čistoty.
• Fixace na hřídeli: Pomocí dvou stavěcích šroubů ve vnitřním kroužku ložiska.
• Těsnicí systém: Jednoduché P-těsnění na obou stranách (NPP-B), účinně zabraňující úniku maziva a vniku prachu.
• Konstrukční řada X-life: Vyšší přesnost a geometrie oběžných drah zvyšující výkonnost jednotky.

Hlavní výhody a funkční charakteristika

Jednotka PASEY 12-XL je dodávána jako připravený celek k okamžité montáži, což eliminuje chyby při sesazování ložiska a tělesa. Díky X-life standardu vykazuje ložisko nižší tření a nižší hlučnost během provozu. Integrovaný mazací otvor se závitem M6 umožňuje snadnou domazávací údržbu, čímž se dále prodlužuje servisní interval v náročných podmínkách.

Montáž a údržba

Montáž se provádí upevněním tělesa na rovnou plochu pomocí šroubů skrz oválné otvory v základně, které umožňují jemné nastavení pozice. Hřídel se zajistí utažením stavěcích šroubů na vnitřním kroužku ložiska. Jednotka je z výroby naplněna standardním plastickým mazivem. Při domazávání je nutné dbát na čistotu mazací hlavice a používat kompatibilní maziva na bázi lithného mýdla.

Oblast použití

Tato stojatá ložisková jednotka je určena pro všeobecné strojírenství, dopravníkové systémy, zemědělskou techniku a balicí stroje. Je ideální pro aplikace s mírným až středním zatížením, kde je vyžadována spolehlivost, snadná výměna a odolnost proti vnějším vlivům v širokém teplotním spektru.
