INA PASE 17 ložisková jednotka

INA PASE 17-XL ložisková jednotka

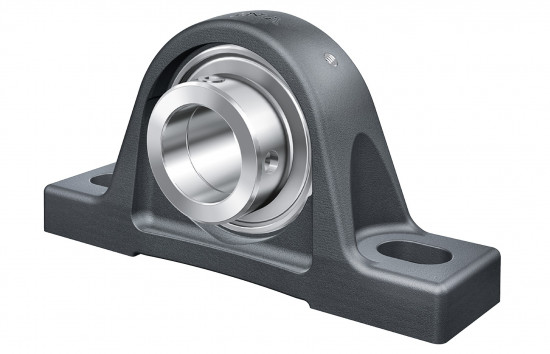

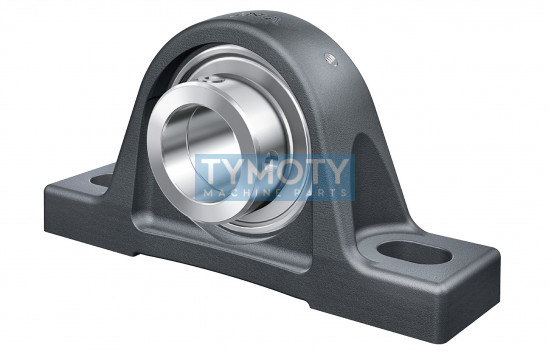

INA PASE 17-XL představuje kompletní stojatou ložiskovou jednotku řady X-life, která se vyznačuje zvýšenou únosností a prodlouženou životností. Skládá se z tělesa ze šedé litiny a radiálního kuličkového ložiska s excentrickým upínacím kroužkem. Jednotka je připravena k okamžité montáži a je určena pro aplikace s vysokými nároky na spolehlivost a snadnou údržbu.

Alternativní označení a identifikace:

• Označení výrobce: PASE17-XL
• EAN: 4012802793482
• Číslo výrobce (PID): 000827878-0000
• Ekvivalentní náhrady: SKF SY17FM, L.203-UYS, PASE17 INA
• Další kódy: 10047731, INAPASE17, SCHAEFFLER PASE17

Konstrukční prvky a materiálové složení

• Těleso (Housing): Vyrobeno z šedé litiny (GG), typové označení ASE03, barva tmavě šedá.

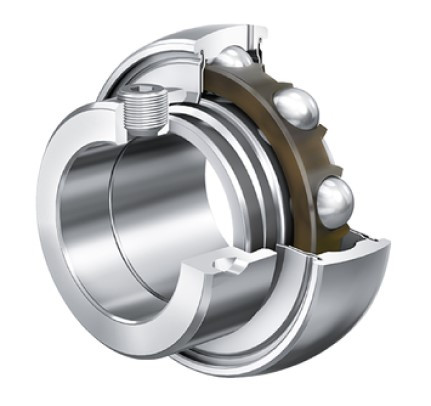

• Ložisko (Bearing): Radiální upínací ložisko GRAE17-XL-NPP-B v provedení X-life.
• Zajištění: Fixace na hřídeli pomocí excentrického montážního kroužku.
• Těsnění: Jednoduché P-těsnění (2F) chránící vnitřní prostor před nečistotami.
• Profil díry: Válcová s vnitřním průměrem 17 mm.

Konstrukční vlastnosti

Jednotka je navržena pro upevnění shora i zespodu pomocí podlouhlých montážních otvorů (drážek), které umožňují přesné vyrovnání polohy při instalaci. Geometrie tělesa je optimalizována pro minimalizaci vibrací. Integrovaný mazací otvor se závitem M6 umožňuje domazávání ložiska v náročných provozních podmínkách.

Oblast použití

Stojaté jednotky PASE se typicky montují na rovné plochy v aplikacích, jako jsou dopravníkové systémy, zemědělská technika, dřevozpracující stroje a textilní průmysl. Jsou vhodné pro uložení hřídelí s jednostranným směrem otáčení (vzhledem k excentrickému upínání).

Montáž a údržba

Při instalaci se ložisko zajišťuje pootočením excentrického kroužku ve směru otáčení hřídele a následným dotažením zajišťovacího červíku. Tento systém zajišťuje pevné spojení s hřídelí bez rizika poškození povrchu hřídele. Údržba se omezuje na pravidelnou kontrolu těsnění a domazávání dle provozních hodin a zatížení.
