INA PASE 12-XL ložisková jednotka

INA PASE 12-XL ložisková jednotka

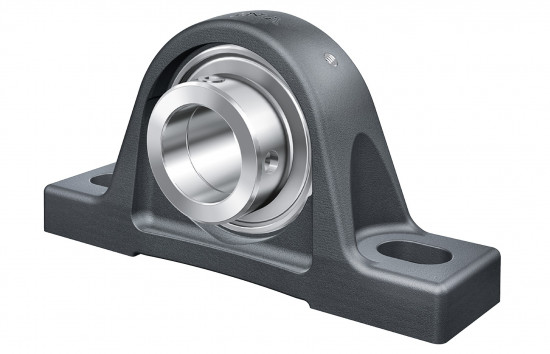

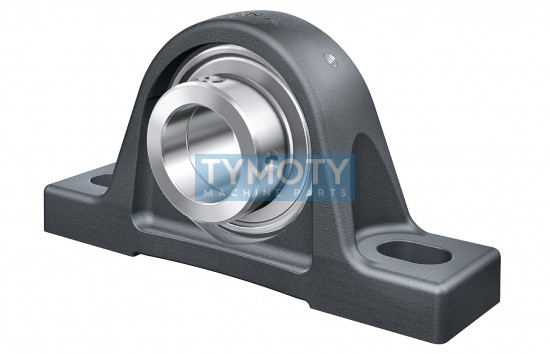

INA PASE 12-XL je kompletní stojatá ložisková tělesová jednotka (plummer block) sestávající z tělesa z šedé litiny a radiálního kuličkového ložiska s excentrickým upínacím kroužkem. Tato jednotka patří do řady X-life (označení XL), která se vyznačuje optimalizovanou konstrukcí pro vyšší únosnost a výrazně delší provozní životnost. Je určena pro snadnou montáž na nosné plochy rovnoběžné s osou hřídele a díky robustnímu litinovému tělesu ASE03 poskytuje stabilní podporu ložisku GRAE12-XL-NPP-B i při vyšším zatížení.

Alternativní označení a identifikace:

• Typové značení: PASE 12-XL, PASE12-XL-N
• Číslo výrobce (Schaeffler): 000827843-0000
• EAN: 4012802793529
• PID / Klíčová slova: 10047729, PASE12, INAPASE12, SCHAEFFLERPASE12
• Ekvivalenty a náhrady: SY12FM (SKF), NP12EC (RHP), PASE12 (základní značení)

Geometrie a konstrukční prvky

• X-life provedení: Vyšší přesnost a optimalizovaná vnitřní geometrie zajišťují delší servisní intervaly.
• Materiál tělesa: Šedá litina (GG) s tmavošedou povrchovou úpravou.
• Způsob upevnění: Excentrický montážní kroužek pro bezpečné zajištění hřídele.
• Těsnění: Standardní P-těsnění (jednoduché kontaktní těsnění) pro ochranu před nečistotami.
• Mazání: Jednotka je vybavena mazacím otvorem se závitem M6 pro údržbu.
• Profil díry: Válcová díra o průměru 12 mm.

Hlavní výhody a funkční charakteristika

Konstrukce X-life poskytuje jednotce vyšší dynamickou únosnost a nižší tření, což vede k menšímu zahřívání během provozu. Excentrický kroužek umožňuje rychlou montáž na standardní hřídele bez nutnosti jejich speciální úpravy. Litinové těleso je navrženo pro upevnění shora i zespodu a obsahuje tuhou základnu (base), která minimalizuje vibrace. Jednotka je dodávána naplněná standardním plastickým mazivem pro valivá ložiska.

Oblasti použití

Ložiskové jednotky PASE 12-XL jsou široce využívány v dopravníkových systémech, zemědělské technice, balicích strojích a v obecném strojírenství, kde je vyžadována spolehlivá podpora hřídele s nízkými nároky na údržbu a snadnou vyměnitelnost.
