INA NUKRE 52-A kladka snímací

INA NUKRE 52-A kladka snímací

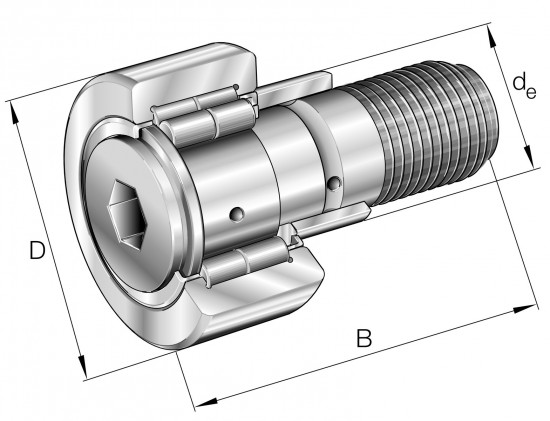

Snímací kladka NUKRE 52-A od předního výrobce INA (součást skupiny Schaeffler) představuje robustní konstrukční prvek s čepem, osazený plným počtem válcových ložiskových těles bez klece. Tato konstrukce je navržena pro přenos extrémních radiálních zatížení a vykazuje vysokou odolnost proti rázům. Kladka je vybavena excentrickým pouzdrem (límcem), které umožňuje přesné radiální nastavení polohy vůči protilehlé dráze. Vnější kroužek disponuje optimalizovaným kulovým profilem, který eliminuje hranové napětí při nesouososti a zajišťuje rovnoměrné rozložení tlaku na kontaktní plochu.

Alternativní označení a identifikace

Tento produkt je v průmyslové praxi znám také pod následujícími označeními a kódy: NUKRE52 INA, NUKRE52-A, NUKRE52A, NUKRE52 NBS, NUKRE52A SKF. Číslo výrobce (Manufacturer PID) je 009668934-0000, EAN kód 4012802441185 a produktové ID NUKRE52.

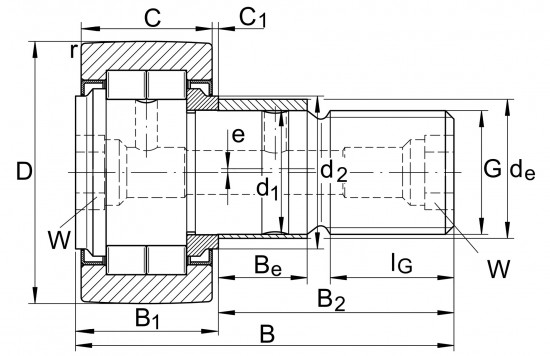

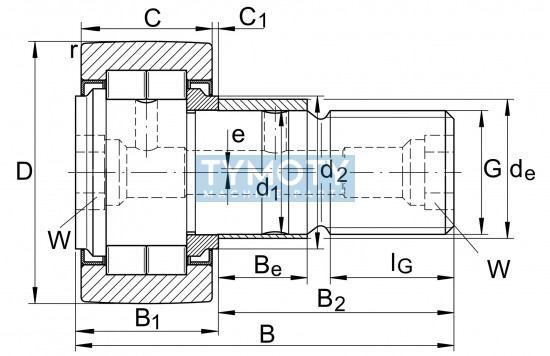

Geometrie a konstrukční prvky

• Plný počet válečků: Provedení bez klece maximalizuje počet valivých těles, což zvyšuje statickou i dynamickou únosnost.
• Excentrické pouzdro: Integrovaný excentr na čepu dovoluje dodatečné nastavení výšky kladky v aplikaci.
• Labyrintové těsnění: Oboustranné labyrintové těsnění účinně brání průniku nečistot při zachování nízkého třecího momentu.
• Kulový vnější kroužek: Sférický profil vnější plochy pro kompenzaci drobných náklonů.
• Integrovaný čep: Masivní čep se závitem M20x1,5 nahrazuje vnitřní kroužek a usnadňuje přímou montáž.

Hlavní výhody a funkční charakteristika

Kladka NUKRE 52-A je konstruována pro náročné průmyslové aplikace vyžadující vysokou přesnost a nosnost. Axiální vedení vnějšího kroužku je zajištěno přímo valivými tělesy, což umožňuje absorbovat i axiální síly vznikající při nepřesném vedení. Díky excentrickému límci lze eliminovat vůle v systému nebo zajistit rovnoměrné zatížení u více kladek pracujících v jedné dráze. Oboustranné labyrintové těsnění chrání ložiskový prostor bez zvyšování provozní teploty v důsledku tření těsnicích břitů.

Montáž a údržba

Při montáži je nutné dodržet předepsaný utahovací moment matice 120 Nm, aby nedošlo k deformaci čepu nebo uvolnění spoje. Pro zajištění dlouhé životnosti je kladka vybavena domazávacími kanály v hlavě i na straně čepu. Součástí dodávky jsou dvě zarážecí maznice typu NIPA2X7,5. Axiální upevnění a montáž usnadňuje vnitřní šestihran v hlavě čepu (SW 10).

Oblast použití

Tento typ snímačích kladek je ideální pro vačkové mechanismy, dopravníkové systémy, lineární vedení a vodicí dráhy v automatizační technice, kde dochází k vysokému radiálnímu namáhání a vyžaduje se možnost jemného seřízení polohy.
