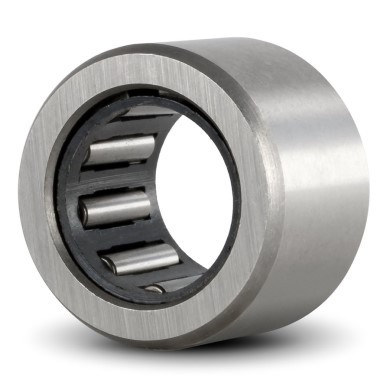

INA NK 9/16-TV-XL jehlové ložisko bez vnitřního kroužku

INA NK 9/16-TV-XL Jehlové ložisko bez vnitřního kroužku

Ložisko INA NK 9/16-TV-XL je masivní jehlové ložisko lehké řady NK s přírubami na vnějším kroužku, navržené pro konstrukce bez vnitřního kroužku. Tento typ ložiska vyžaduje kalenou a broušenou oběžnou dráhu přímo na hřídeli, což umožňuje dosažení vysoké tuhosti a minimálních radiálních rozměrů uložení. Provedení X-life (XL) zaručuje optimalizovanou geometrii oběžných drah, vyšší kvalitu povrchu a delší provozní životnost.

Alternativní označení a identifikace

• Typové označení: NK 9/16-TV-XL, NK9/16-TV, NK9/16-TV-XL
• EAN: 4012802733358
• Číslo výrobce (Schaeffler): 050753282-0000
• Ekvivalentní náhrady: SKF NK 9/16 TN, NTN NK9/16T2, NK9/16T2+1R6X9X16
• Identifikační kódy: PID NK9/16-TV, 10047303, NK916TV, INANK9/16, SCHAEFFLERNK9/16

Geometrie a konstrukce

• X-life (XL): Prémiové provedení s vyšší únosností a delší servisní životností ve srovnání se standardní řadou.
• Klec (TV): Polyamidová klec vyztužená skleněnými vlákny (PA66) zajišťuje tichý chod a nízké tření.
• Bez vnitřního kroužku: Kompaktní design určený pro přímou montáž na hřídel.
• Absence mazacích otvorů: Vnější kroužek je v tomto provedení bez drážek a otvorů pro domazávání.

Hlavní výhody

• Kompaktní konstrukce: Ideální pro uložení s velmi malým radiálním prostorem.
• Vysoká radiální únosnost: Masivní vnější kroužek a jehlové válečky přenášejí vysoké zatížení i při malých rozměrech.
• Optimalizované tření: Polyamidová klec a povrchová úprava X-life snižují energetické ztráty a generování tepla.

Pokyny k aplikaci

• Požadavky na hřídel: Vzhledem k absenci vnitřního kroužku musí být hřídel kalený (min. 58-64 HRC) a broušený (Ra 0,2).
• Montáž: Ložisko se montuje s pevným uložením v tělese, zajištěné přírubami na vnějším kroužku.
• Mazání: Vhodné pro mazání olejem i plastickým mazivem v závislosti na provozních otáčkách.
