INA NATV 35-PP-A kladka opěrná

INA NATV 35-PP-A kladka opěrná

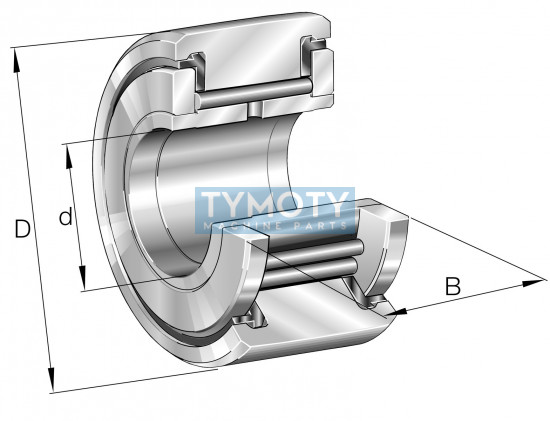

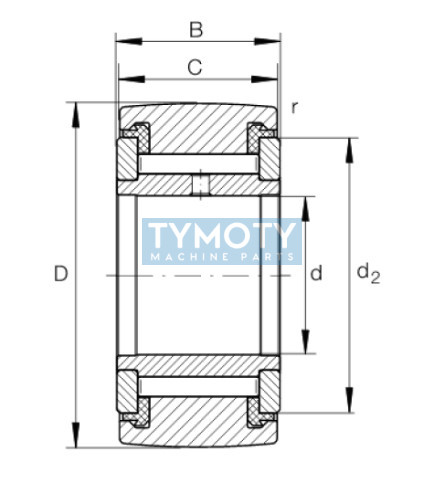

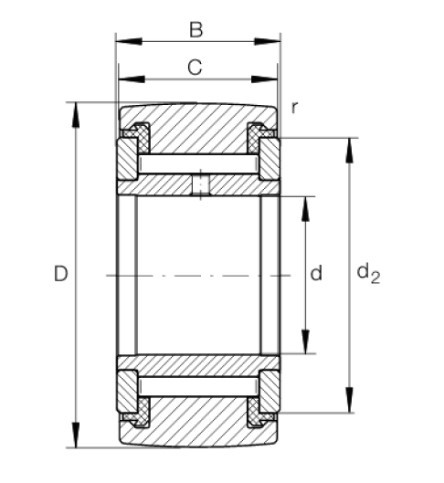

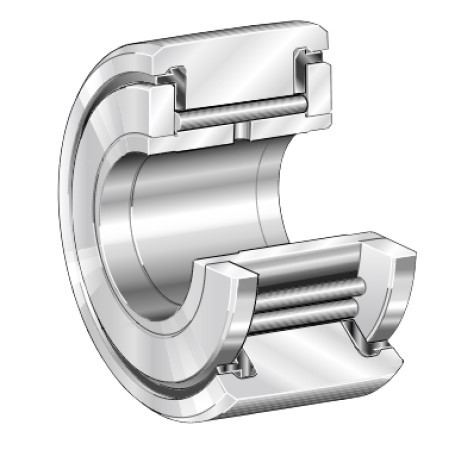

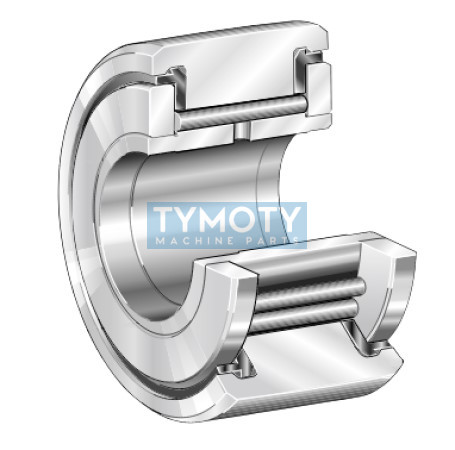

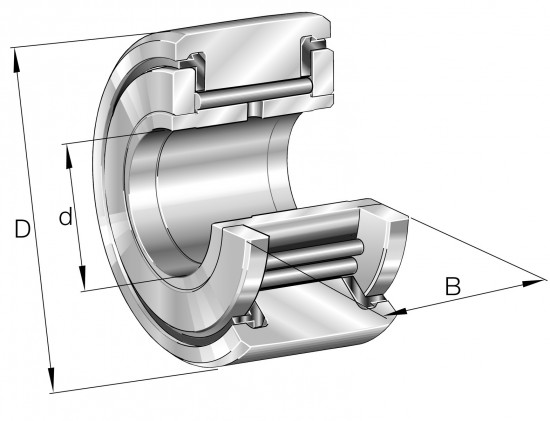

INA NATV 35-PP-A je opěrná kladka (yoke type track roller) založená na konstrukci s jehlovými válečky s plným počtem valivých těles (full complement). Tato konstrukce postrádá klec, což umožňuje instalaci maximálního počtu jehliček, čímž se dosahuje extrémně vysoké radiální únosnosti a zvýšené odolnosti proti rázům. Kladka je vybavena vnitřním kroužkem pro montáž na čep a má vnější kroužek s kulovým (sférickým) profilem, který eliminuje hrany při nesouososti. Těsnění typu PP tvoří třífázový systém s plastovými axiálními kluznými kroužky na obou stranách, který chrání ložisko před nečistotami a udržuje mazivo uvnitř.

Alternativní označení a identifikace

• Typové označení: NATV 35-PP-A, NATV35-PP, NATV35-PP-A INA
• Identifikační čísla: PID 346516, Číslo výrobce 005732620-0000, EAN 4012802428193
• Ekvivalenty a náhrady: SKF NATV35PPA, IKO NART35VUUR, NTN NATV35LL/3AS, LDI NATV35PP
• Klíčová slova: 10047274, NATV35PP, SCHAEFFLER NATV35

Geometrie a konstrukční vlastnosti

• Plný počet jehliček: Konstrukce bez klece pro maximální statickou a dynamickou únosnost.
• Kulový vnější kroužek: Optimalizovaný profil INA (IOP) pro snížení kontaktního napětí při naklopení.
• Těsnění PP: Oboustranné axiální kluzné kroužky z plastu s těsněním z NBR, axiálně předepnuté.
• Axiální vedení: Integrované vedení zajišťující stabilitu kladky během provozu.
• Materiál: Vysoce kvalitní ložisková ocel se standardním tepelným zpracováním.

Hlavní výhody a funkční charakteristika

• Vysoká únosnost: Díky plnému počtu valivých těles je kladka schopna přenášet značná radiální zatížení v kompaktním provedení.
• Bezúdržbový provoz: Celoživotní mazání plastickým mazivem v kombinaci s účinným PP těsněním prodlužuje servisní intervaly.
• Odolnost proti nečistotám: Třífázový těsnicí systém zabraňuje vniku prachu a vlhkosti do valivého prostoru.
• Redukce hranového napětí: Sférický profil vnějšího kroužku chrání dráhu před poškozením při montážních odchylkách.

Oblast použití a montáž

• Aplikace: Dopravníkové systémy, lineární vedení, vačkové mechanismy a kladkové vedení v těžkém strojírenství.
• Způsob montáže: Kladka je určena pro montáž na hřídel (čep). Podpora je zajištěna protiběžnou dráhou (rovnou nebo tvarovou).
• Domazávání: Kladka umožňuje domazávání přes vnitřní kroužek (funkce IR), což zvyšuje její životnost v náročných podmínkách.
