INA NATR 10 kladka opěrná

Opěrná kladka INA NATR 10 (10x30x15 mm) s vnitřním kroužkem, kulovým vnějším profilem a ocelovou klecí. Nabízí vysokou radiální únosnost a štěrbinové těsnění pro průmyslové aplikace.

Výrobce:: INA
Kód artiklu:: 613096
Katalogové číslo:: L.NATR 10
EAN:: 4012801176033
Množství skladem: 12 ks
Skladem u dodavatele: 425 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 15. 5. 2026

Cena s DPH 760,12 Kč

Cena bez DPH 628,16 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	628,16 Kč	760,12 Kč	760,12 Kč

Popis produktu

INA NATR 10 – Opěrná kladka

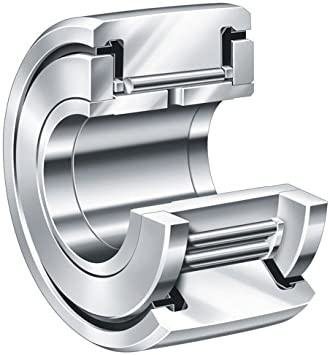

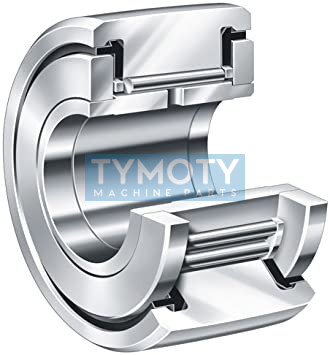

Opěrná kladka INA NATR 10 je jednořadá ložisková jednotka založená na jehlových ložiskách, určená pro montáž na čepy (typ yoke roller). Tato kladka je vybavena vnitřním kroužkem, ocelovou klecí a silnostěnným vnějším kroužkem s kulovým profilem (R500), který umožňuje kompenzovat mírná nesouosost vůči protilehlé dráze a snižuje hranová napětí. Konstrukce s axiálním vedením bočními disky a integrovaným štěrbinovým těsněním na obou stranách zajišťuje spolehlivý chod a ochranu proti hrubým nečistotám při zachování nízkého tření.

Alternativní označení a identifikace:

Typové označení: NATR 10, NATR10 INA
EAN: 4012801176033
Číslo výrobce (PID): 000579416-0000
Ekvivalentní náhrady: NATR10 SKF, NATR10 Timken, MCYRR10 McGill, NATR10 NTN, NART10R IKO, NATR10 Neutral
Klíčová slova: 10047224, NATR10, INANATR10, NATR10INA, SCHAEFFLERNATR10, NATR10SCHAEFFLER

Geometrie a konstrukční prvky

Axiální vedení: Integrované boční příložné disky zajišťují přesné axiální vedení vnějšího kroužku.
Profil vnějšího kroužku: Kulový vnější povrch s poloměrem R = 500 mm pro optimální kontakt s dráhou.
Klec: Lisovaná ocelová klec pro stabilní vedení jehlových válečků a snížení tření.
Těsnění: Oboustranné štěrbinové těsnění (SPSP) pro ochranu maziva a ložiskového prostoru.
Mazací systém: Vnitřní kroužek je vybaven mazacím otvorem pro snadné domazávání.

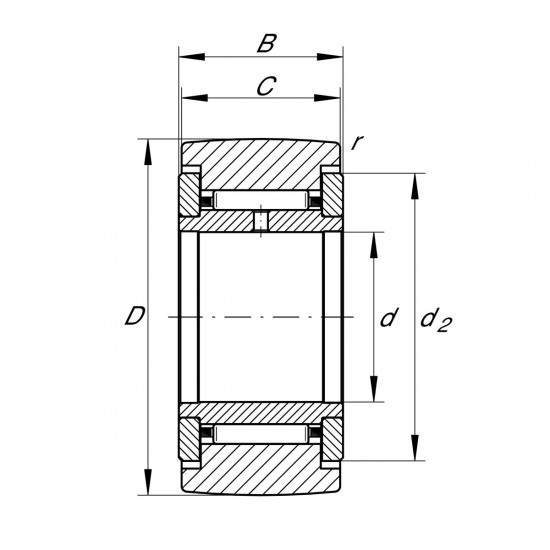

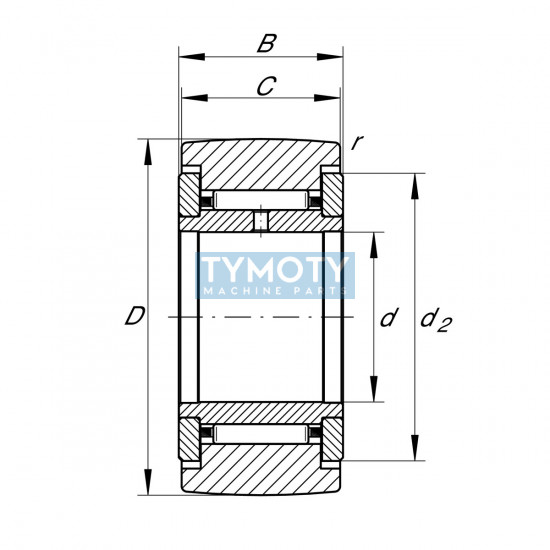

Parametr	Hodnota
Vnitřní průměr (d)	10 mm
Vnější průměr (D)	30 mm
Šířka vnitřního kroužku (B)	15 mm
Šířka vnějšího kroužku (C)	14 mm
Dynamická únosnost (Cr w)	6 800 N
Statická únosnost (C0r w)	8 700 N
Mezní únavové zatížení (Cur w)	1 240 N
Mezní otáčky (mazání tukem)	5 500 1/min
Přípustné radiální zatížení (Fr per)	8 700 N
Teplotní rozsah	-20 až +120 °C
Materiál	Standardní ložisková ocel
Hmotnost	0,064 kg (netto) / 0,128 kg (brutto)
Rádius vnějšího profilu (R)	500 mm

Hlavní výhody a funkční charakteristika

Vysoká únosnost: Díky jehlovým válečkům a silnostěnnému vnějšímu kroužku kladka bezpečně přenáší vysoká radiální a rázová zatížení.
Efektivní odvod tepla: Použití klece místo plného počtu valivých těles snižuje vnitřní tření, což umožňuje vyšší provozní rychlosti.
Odolnost proti nesouososti: Kulový profil vnějšího kroužku (R500) eliminuje koncentraci napětí na hranách při naklopení kladky.
Připravenost k montáži: Jednotka je dodávána naplněná mazivem a připravená k okamžité instalaci na čep.

Oblast použití

Dopravníkové systémy: Opěrné a vodící kladky v logistických linkách.
Lineární vedení: Mechanické pohony s pojezdem po plochých drahách.
Vačkové mechanismy: Transformace rotačního pohybu na přímočarý v balicích a textilních strojích.
Všeobecné strojírenství: Prvky pro vedení a podpěru v náročných průmyslových aplikacích.

Způsoby balení

Název	Množství	Skladem
ks	1	12

Parametry

Číslo výrobce	000579416-0000
Průměr d (mm)	10
Průměr D (mm)	30
Šířka B (mm)	15
Šířka W (mm)	613096
Typ	opěrná kladka
Značení	NATR10
Značka výrobce	INA
