INA NA 6906-XL jehlové ložisko

Jehlové ložisko INA NA 6906-XL (X-life)

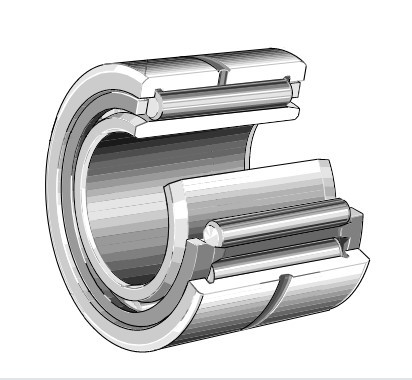

Jehlové ložisko INA NA 6906-XL s vnitřním kroužkem představuje masivní jednořadé ložisko v prémiovém provedení X-life. Tato řada se vyznačuje optimalizovanou geometrií oběžných drah a vylepšeným povrchem, což zajišťuje vyšší únosnost a delší životnost ve srovnání se standardními variantami. Ložisko je osazeno vnějším kroužkem se dvěma přírubami, obvodovou mazací drážkou a mazacími otvory, což usnadňuje distribuci maziva přímo k valivým tělesům.

Alternativní označení a identifikace:

Typové označení: NA6906 INA, NA 6906-XL, NA6906-XL-XL, L.NA 6906 INA, NA 906-XL

Identifikační kódy: PID: NA6906, Číslo výrobce: 050744186-0000, EAN: 4012802702743, Skladové ID: 343467, Kličová slova: 10037833, NA6906INA, SCHAEFFLERNA6906

Ekvivalenty a náhrady: SKF NA6906, NTN NA6906R, NIS NA6906

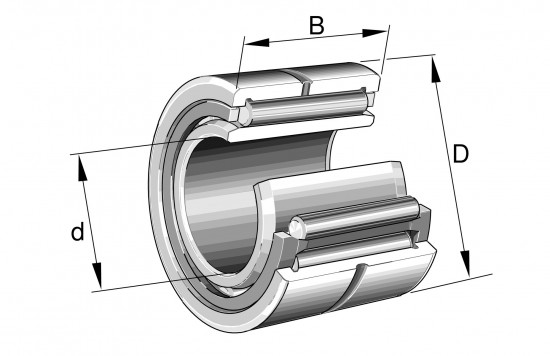

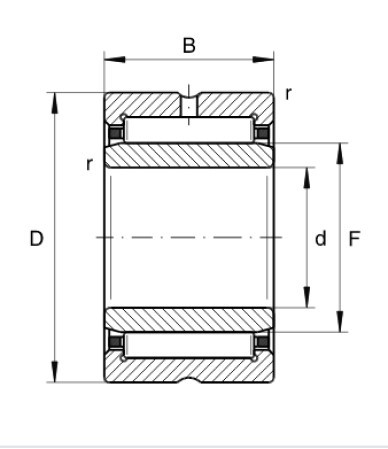

Geometrie a konstrukční prvky:

• Provedení X-life: Zvýšená dynamická únosnost a delší servisní intervaly díky vyšší kvalitě zpracování.
• Konstrukce s vnitřním kroužkem: Umožňuje použití na hřídelích, které nejsou kaleny a broušeny jako oběžné dráhy.
• Klec: Robustní lisovaná ocelová klec zajišťující přesné vedení jehlových válečků.
• Mazací systém: Vnější kroužek s obvodovou drážkou a mazacími otvory pro efektivní domazávání.
• Axiální posuv: Hodnota s = 1 mm umožňuje kompenzovat drobné axiální dilatace hřídele.

Hlavní výhody a funkční charakteristika:

Díky technologii X-life nabízí ložisko výrazně vyšší výkonové parametry při zachování stejných zástavbových rozměrů. Otevřená konstrukce bez těsnění minimalizuje tření, což umožňuje dosažení vysokých provozních otáček. Masivní provedení s ocelovou klecí zaručuje vysokou tuhost a odolnost proti rázovému radiálnímu zatížení.

Oblast použití:

Toto jehlové ložisko je ideální pro aplikace s omezeným radiálním prostorem, kde je vyžadována vysoká únosnost. Typické využití zahrnuje převodovky, automobilový průmysl, textilní stroje, tiskařské lisy a všeobecné strojírenství u uložení s vnitřním kroužkem na válcové hřídeli.

Pokyny k aplikaci:

Ložisko je dodáváno v nezakrytém stavu a vyžaduje externí mazání (plastickým mazivem nebo olejem) skrze integrovanou mazací drážku. Při montáži je nutné dbát na správnou orientaci vnitřního kroužku vůči jehlové kleci a dodržení montážních tolerancí pro zajištění předepsané radiální vůle.
