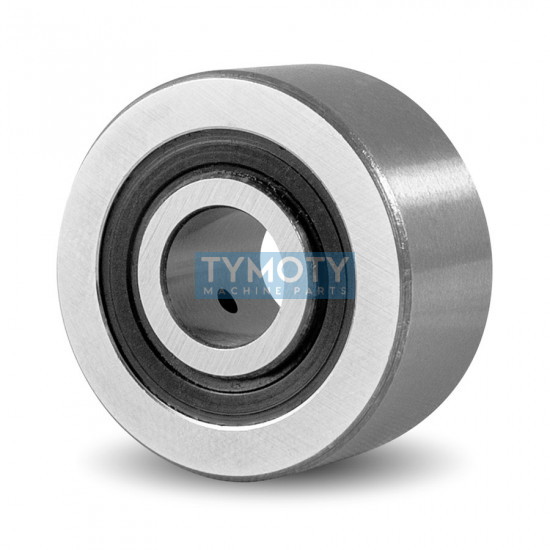

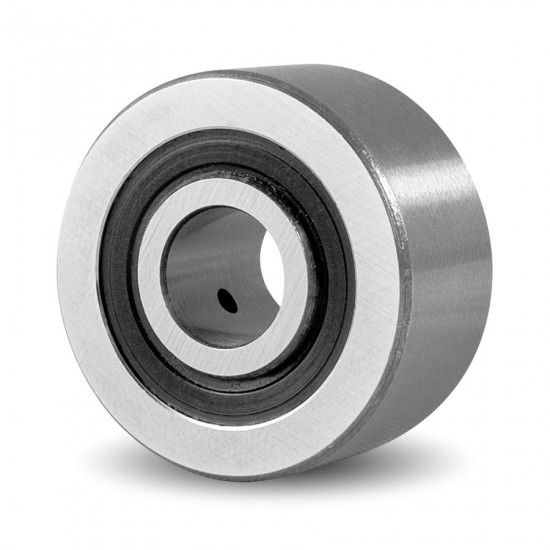

INA NA 2201 2RS kladka opěrná

Opěrná kladka INA NA 2201 2RS s vnitřním kroužkem a klecí, rozměry 12x32x14 mm. Nabízí vysokou radiální únosnost, oboustranné břitové těsnění a vnější kulový povrch pro kompenzaci nesouososti.

Výrobce:: INA
Kód artiklu:: 613080
Katalogové číslo:: L.NA 2201-2RS
EAN:: 4012801175050
Množství skladem: 4 ks
Skladem u dodavatele: 4758 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 22. 5. 2026

Cena s DPH 849,42 Kč

Cena bez DPH 701,96 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	701,96 Kč	849,42 Kč	849,42 Kč

Popis produktu

INA NA 2201 2RS Kladka opěrná

Opěrná kladka INA NA 2201 2RS (řada NA22) představuje vysoce výkonné jehlové ložisko s tlustostěnným vnějším kroužkem, které je určeno pro přenos vysokých radiálních zatížení v mechanických systémech. Jako typ 'yoke type track roller' je tato kladka navržena pro montáž na čepy nebo hřídele v aplikacích, kde plochá dráha slouží jako protikus. Konstrukce s vnitřním kroužkem a lisovanou ocelovou klecí zajišťuje nižší tření, což umožňuje dosažení vyšších provozních otáček a snižuje vývin tepla oproti plnojehlovým variantám.

Alternativní označení a identifikace

Tento produkt je v průmyslové praxi znám pod různými kódy a značeními v závislosti na výrobci a metodice zápisu:

Výrobce: INA (skupina Schaeffler)
Typové označení: NA 2201-2RSR, NA2201-2RS, L.NA 2201-2RS
EAN: 4012801175050
Číslo výrobce (PID): 000027618-0000 / 10047105
Ekvivalenty a náhrady: NA2201.2RS SKF, NA2201LL/3AS NTN, NA2201LL NTN, NA2201 2RS FBJ

Geometrie a konstrukční prvky

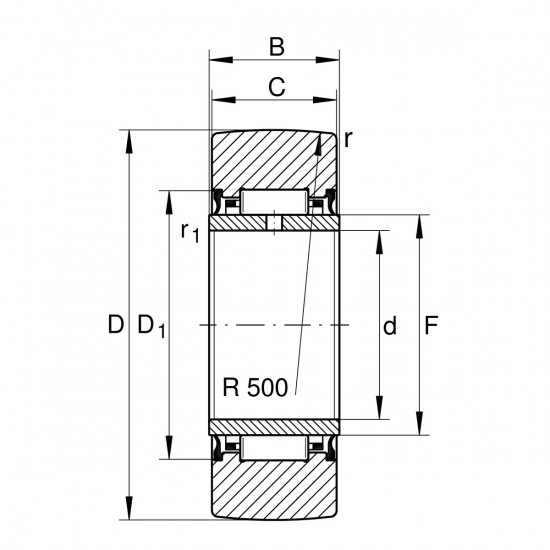

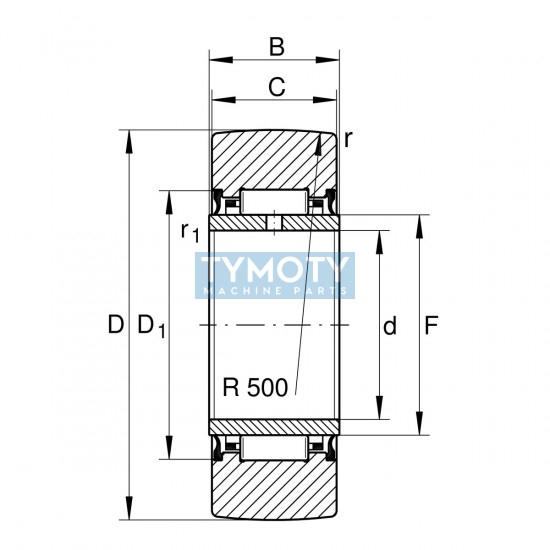

Vnější kroužek: Disponuje kulovým vnějším profilem s rádiusem R = 500 mm, který eliminuje hranové napětí při nesouososti a zlepšuje odvalování po dráze.
Vnitřní kroužek: Součástí konstrukce je vnitřní kroužek s mazacím otvorem pro snadnou údržbu a domazávání systému.
Axiální vedení: Kladka je v provedení bez integrovaného axiálního vedení vnějšího kroužku.
Utěsnění: Oboustranné břitové těsnění (2RS / 2RSR) vyrobené z NBR, které účinně brání vniku nečistot a vlhkosti při zachování maziva uvnitř ložiska.
Klec: Lisovaná ocelová klec pro přesné vedení jehlových válečků.

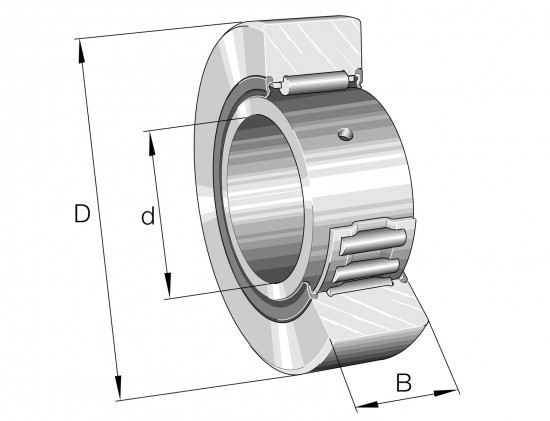

Parametr	Hodnota
Vnitřní průměr (d)	12 mm
Vnější průměr (D)	32 mm
Celková šířka (B)	14 mm
Šířka vnějšího kroužku (C)	13,8 mm
Dynamická únosnost (Cr w)	6 600 N
Statická únosnost (C0r w)	8 300 N
Mezní únavové zatížení (Cur w)	1 300 N
Mezní otáčky (n D G)	4 700 1/min (při mazání tukem)
Teplotní rozsah	-20 °C až +120 °C
Rádius vnějšího profilu (R)	500 mm
Hmotnost	0,067 kg

Hlavní výhody a funkční charakteristika

Kladka NA 2201 2RS vyniká schopností odolávat vysokým rázovým zatížením díky robustnímu vnějšímu kroužku. Použití ocelové klece výrazně snižuje odpor valení, což je ideální pro aplikace vyžadující energetickou efektivitu a stabilitu při vyšších otáčkách. Kulový vnější profil (R500) zabraňuje koncentraci napětí na hranách v případě mírného náklonu kladky vůči běžné dráze.

Oblast použití a příklady aplikací

Díky své odolnosti a kompaktním rozměrům je tato kladka vhodná pro široké spektrum průmyslového využití:

Lineární vedení a dopravníkové systémy.
Vačkové mechanismy a kladkové pohony.
Automatizační technika a manipulační systémy.
Strojní konstrukce s požadavkem na vysokou radiální přesnost.

Způsoby balení

Název	Množství	Skladem
ks	1	4

Parametry

Číslo výrobce	000027618-0000
Průměr d (mm)	12
Průměr D (mm)	32
Předchůdce (staré značení)	INA NA2201-2RSR
Šířka B (mm)	14
Typ	kladka opěrná
Značení	NA 2201 2RS
Značka výrobce	INA
