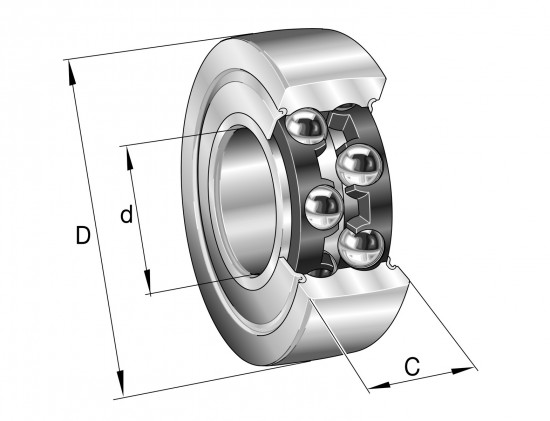

INA LR 5204-X-2Z-TVH-XL ložisková kladka

INA LR 5204-X-2Z-TVH-XL ložisková kladka

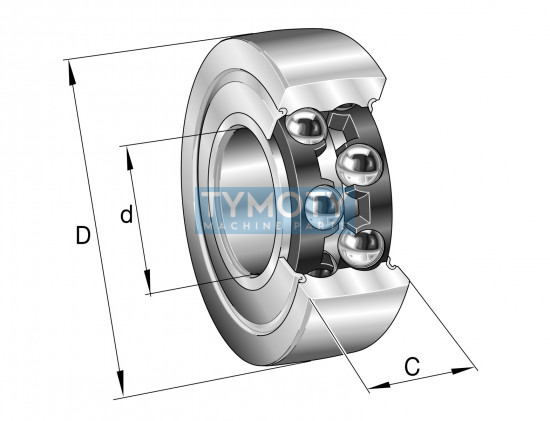

INA LR 5204-X-2Z-TVH-XL je dvouřadá kuličková ložisková kladka typu "Yoke" s tlustostěnným vnějším kroužkem, konstruovaná pro efektivní přenos vysokých radiálních sil vodicích systémů a vačkových mechanismů. Tento produkt v prémiovém provedení X-life (XL) disponuje optimalizovanou vnitřní geometrií, která zajišťuje vyšší únosnost a prodlouženou provozní životnost ve srovnání se standardními modely. Kladka je vybavena válcovým vnějším profilem vnějšího kroužku a oboustranným plechovým krytováním.

Alternativní označení a identifikace

Tento produkt je znám pod označením LR5204-X-2Z-TVH-XL, LR 5204-X-2Z-TVH-XL nebo zkráceně LR5204X2ZTVHXL. Mezi ekvivalentní náhrady a alternativy patří LR5204KDD INA, 305704C-2Z, 542704, LZ3204B-2ZRSTNG nebo L.LR 5204X-2Z-TVH. EAN: 4054364920050, Číslo výrobce: 082646996-0000, PID: LR5204-X-2Z-TVH-XL.

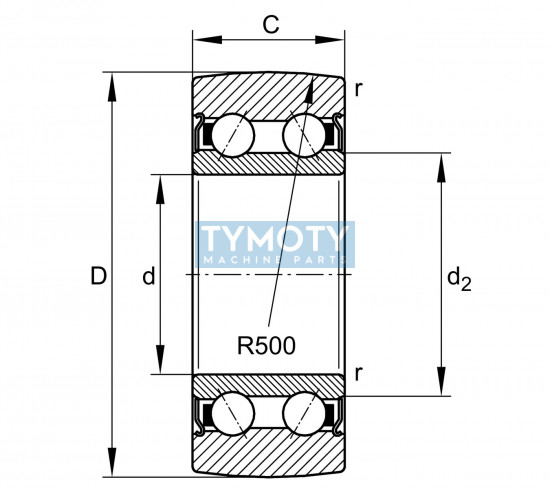

Konstrukční prvky a geometrie

• X-life (XL): Označení pro vysoce výkonnou řadu Schaeffler s vyšší dynamickou únosností a delší životností díky vylepšenému mikro-reliéfu oběžných drah.
• Vnější kroužek (X): Vnější povrch kroužku je válcový, což je vhodné pro aplikace vyžadující lineární kontakt s vodicí dráhou.
• Klec (TVH): Masivní klec z polyamidu PA66 vyztuženého skelnými vlákny, která zajišťuje stabilní vedení kuliček a tichý chod.
• Těsnění (2Z): Oboustranné bezkontaktní plechové kryty zabraňující vniku nečistot a úniku maziva při zachování nízkého tření.
• Dvouřadá konstrukce: Umožňuje přenášet nejen radiální síly, ale i axiální síly vznikající při nesouosostech nebo šikmém běhu.

Hlavní výhody a funkční charakteristika

Kladka LR5204-X-2Z-TVH-XL kombinuje nízké tření kuličkového ložiska s vysokou tuhostí tlustostěnného vnějšího kroužku. Tato konstrukce minimalizuje ohybové napětí na vnějším kroužku při odvalování po dráze. Ve srovnání s jehlovými kladkami dosahuje tato kuličková verze vyšších otáček a nižšího vývinu tepla. Provedení X-life zaručuje maximální spolehlivost v náročných průmyslových provozech.

Oblast použití

Typické aplikace zahrnují dopravníkové systémy, lineární vedení, balicí stroje, automatizační techniku a vačkové pohony. Kladky jsou určeny k montáži přímo na hřídel bez nutnosti uložení do tělesa, přičemž protikus (vodicí dráha) slouží jako opěra.
