INA LR 5203-X-2Z-TVH-XL ložisková kladka

Dvouřadá ložisková kladka INA LR 5203-X-2Z-TVH-XL v provedení X-life s válcovým vnějším kroužkem, rozměry 17x47x17,5 mm a oboustranným plechovým těsněním. Nabízí vysokou únosnost 13,7 kN a teplotní od

Výrobce:: INA
Kód artiklu:: 345237
Katalogové číslo:: L.LR 5203X-2Z TV
EAN:: 4054369127065
Množství skladem: 0 ks
Skladem u dodavatele: 15 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Když objednáte do 14:00 hodin, zboží doručíme 23. 10. 2026

Cena s DPH 1 081,38 Kč

Cena bez DPH 893,70 Kč

Porovnat

Popis produktu

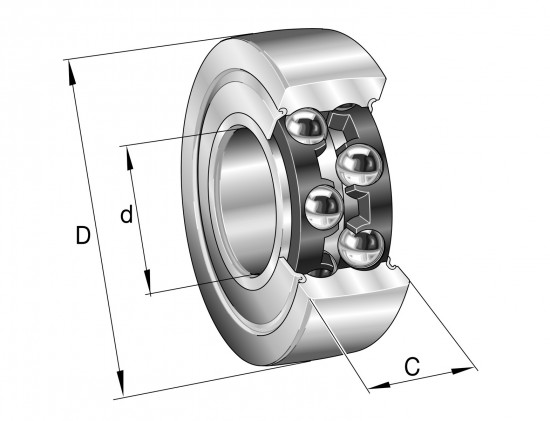

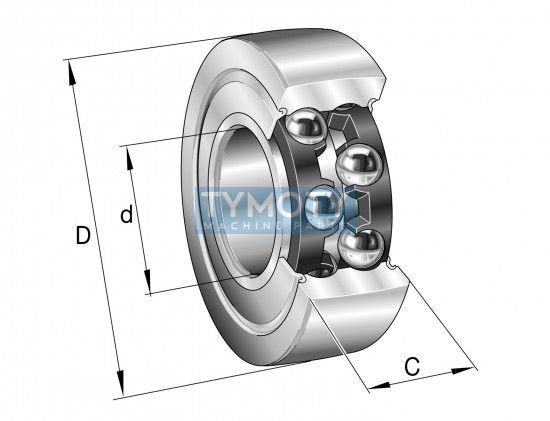

INA LR 5203-X-2Z-TVH-XL ložisková kladka

INA LR 5203-X-2Z-TVH-XL je dvouřadá ložisková kladka (pojezdová kladka) v prémiovém provedení X-life, které se vyznačuje vyšší únosností a prodlouženou životností. Tato kladka je konstruována s tlustostěnným vnějším kroužkem s válcovým profilem (označení X), což umožňuje přenášet vysoká radiální zatížení i axiální síly vznikající při nesouososti. Valivá tělesa jsou vedena v masivní polyamidové kleci, která minimalizuje tření a zahřívání, čímž umožňuje vyšší provozní otáčky ve srovnání s plnojehlovými verzemi.

Alternativní označení a identifikace

Číslo výrobce: 082629218-0000
EAN: 4054369127065
PID / KEYWORDS: 10099670, LR5203X2ZTVHXL, INALR5203, LR5203INA, SCHAEFFLERLR5203, LR5203SCHAEFFLER, LR5203XZZTVHXL
Ekvivalentní a starší značení: LR5203-X-2Z, LR5203KDD, LR5203KDDUX, LR5203-X-2Z-TVH
ECLASS: 23-05-15-90

Geometrie a konstrukční prvky

Dvouřadá konstrukce: Zajišťuje vysokou stabilitu a schopnost absorbovat klopné momenty.
Válcový vnější profil (X): Vnější kroužek má válcovou pojezdovou plochu pro optimalizovaný kontakt s plochým protikusem.
Plechové těsnění (2Z): Oboustranné bezkontaktní krytování plechem chrání vnitřní prostor před hrubými nečistotami a udržuje mazivo.
Klec TVH: Masivní klec z polyamidu PA66 vyztuženého skelnými vlákny, vedená na valivých tělesech.
X-life provedení (XL): Optimalizovaná geometrie oběžných drah a kvalita povrchu pro maximální výkon.

Parametr	Hodnota
Vnitřní průměr (d)	17 mm
Vnější průměr (D)	47 mm
Šířka (B / C)	17,5 mm
Základní dynamická únosnost (Cr w)	13 700 N
Základní statická únosnost (C0r w)	10 100 N
Přípustné dynamické zatížení vnějšího kroužku	10 100 N
Mezní únavové zatížení (Cur w)	510 N
Mezní otáčky (tuk)	8 900 1/min
Teplotní rozsah	-20 °C až +120 °C
Materiál	Standardní ocel pro valivá ložiska
Hmotnost	0,17 kg

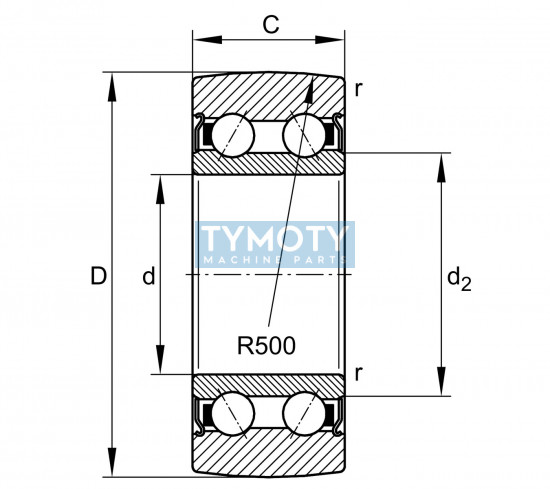

Radius vnějšího profilu (R)	500 mm
Minimální velikost sražení (r min)	0,6 mm

Hlavní výhody a funkční charakteristika

X-life technologie: Zvýšení statické i dynamické únosnosti vede k prodloužení servisních intervalů a kompaktnější konstrukci stroje.
Nízké tření: Polyamidová klec a kuličková konstrukce umožňují provoz při vyšších otáčkách s minimálním vývinem tepla.
Bezúdržbový provoz: Kladka je dodávána s celoživotní tukovou náplní a je utěsněna (provedení bez domazávacího otvoru).

Oblast použití

Dopravníkové systémy: Vodicí a nosné kladky v logistických linkách.
Lineární vedení: Rolny pro pojezdy na plochých drahách.
Vačkové mechanismy: Přesné vedení pohybu v automatizaci a balicích strojích.
Průmyslové pojezdy: Vhodné pro montáž na čepy bez nutnosti ložiskového tělesa.

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	082629218-0000
Klec	plastová
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	17
Průměr D (mm)	47
Předchůdce (staré značení)	INA LR5203-X-2Z
Šířka B (mm)	17,5
Těsnění	oboustranné - plech
Tvar vnějšího kroužku	válcový
Typ	ložisková kladka
Značení	LR5203-X-2Z-TVH-XL
Značka výrobce	INA
