INA LR 5201-X-2Z-TVH-XL ložisková kladka

Dvouřadá kuličková ložisková kladka INA LR 5201-X-2Z-TVH-XL (12x35x15,9 mm) v provedení X-life s válcovým vnějším kroužkem a plechovým těsněním. Nabízí vysokou radiální únosnost, nízké tření a dlouhou

Výrobce:: INA
Kód artiklu:: 345217
Katalogové číslo:: L.LR 5201X-2Z TV
EAN:: 4054369368215
Množství skladem: 0 ks
Skladem u dodavatele: 157 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Když objednáte do 14:00 hodin, zboží doručíme 22. 10. 2026

Cena s DPH 968,12 Kč

Cena bez DPH 800,10 Kč

Porovnat

Popis produktu

INA LR 5201-X-2Z-TVH-XL ložisková kladka

INA LR 5201-X-2Z-TVH-XL představuje dvouřadou kuličkovou ložiskovou kladku v prémiovém provedení X-life, která je navržena pro vysokou radiální únosnost a dlouhou provozní životnost. Tato pojezdová kladka s tlustostěnným vnějším kroužkem je určena pro odvalování po plochých drahách a vačkových mechanismech, přičemž konstrukce bez plastového obalu zajišťuje vysokou tuhost a odolnost. Díky dvouřadé geometrii kuliček dokáže absorbovat axiální síly vznikající při nesouososti.

Alternativní označení a identifikace

Typové značení: LR 5201-X-2Z-TVH-XL, LR 5201-X-2Z-TVH, LR5201X2ZTVHXL
Ekvivalenty a náhrady: LR5201KDD INA, LR5201-X-2Z INA, LR.5201-X-2Z-TVH-XL
Identifikační kódy: PID 345217, Číslo výrobce 082503109-0000, 10099664
EAN: 4054369368215, 4064328299535

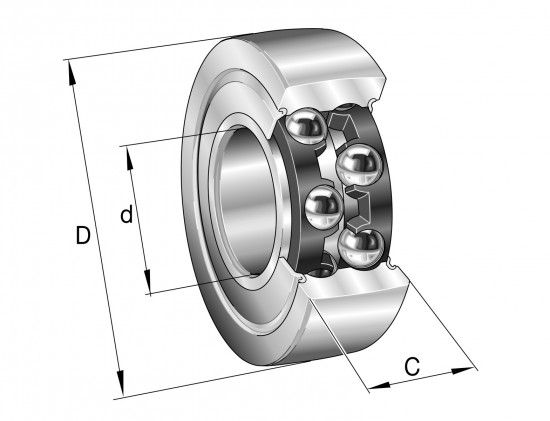

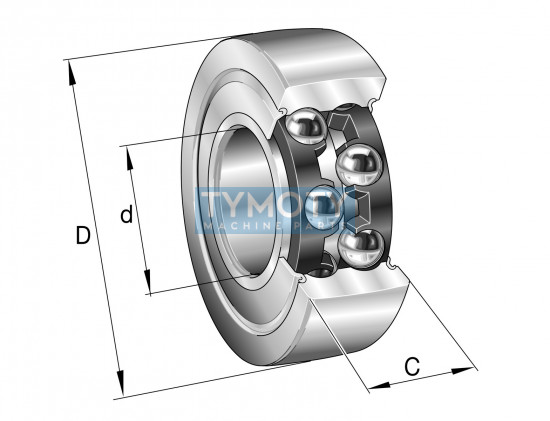

Konstrukční prvky a geometrie

X-life provedení (XL): Optimalizovaná vnitřní geometrie pro zvýšenou dynamickou únosnost a prodloužený servisní interval.
Válcový vnější kroužek (X): Vnější profil kroužku je válcový, což je vhodné pro aplikace vyžadující rovnoměrný kontakt s protikusem.
Polyamidová klec (TVH): Masivní klec z polyamidu PA66 zesíleného skelnými vlákny, vedená valivými tělesy.
Těsnění (2Z): Oboustranné plechové krytování (ochranné štíty), které chrání ložisko před hrubými nečistotami a udržuje mazivo.
Vnitřní konstrukce: Dvouřadá kuličková ložisková jednotka bez excentrického pojistného kroužku.

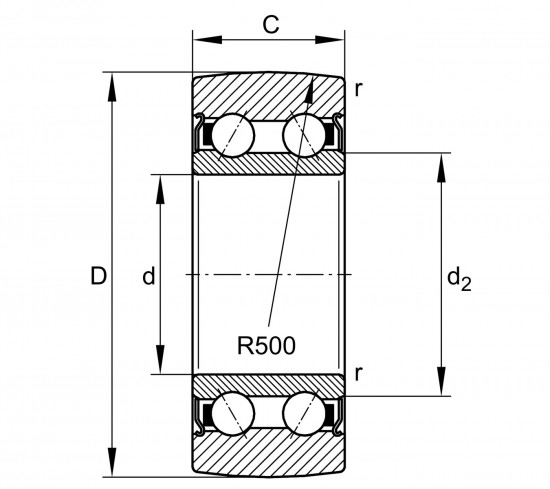

Parametr	Hodnota
Vnitřní průměr (d)	12 mm
Vnější průměr (D)	35 mm
Šířka (B / C)	15,9 mm
Základní dynamická únosnost (Cr w)	8 800 N
Základní statická únosnost (C0r w)	6 100 N
Mez únavy (Cur w)	315 N
Přípustné dynamické zatížení vnějšího kroužku (Fr per)	4 800 N
Mezní otáčky (tuk)	8 100 1/min
Teplotní rozsah	-20 °C až +120 °C
Průměr podložky (d2)	19,1 mm
Minimální sražení (r min)	0,6 mm
Radius vnějšího profilu (R)	500 mm
Hmotnost	0,08 kg
Materiál	Standardní ocel pro valivá ložiska

Hlavní výhody a funkční charakteristika

Nízké tření: Kuličková konstrukce s klecí zajišťuje nižší odpor při odvalování ve srovnání s plnojehlovými kladkami.
Vysoká přesnost: Precizní provedení komponentů INA zaručuje plynulý chod v lineárních systémech.
Odolnost proti zatížení: Tlustostěnný vnější kroužek je navržen tak, aby odolal cyklickému namáhání a vysokým radiálním silám.

Oblast použití

Dopravníkové systémy a logistické dráhy.
Lineární vedení a vodicí systémy.
Vačkové mechanismy a kladkové převody.
Strojírenská zařízení s požadavkem na přesný pojezd.

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Číslo výrobce	082503109-0000
Klec	plastová
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	12
Průměr D (mm)	35
Předchůdce (staré značení)	INA LR5201-X-2Z
Šířka B (mm)	15,9
Těsnění	oboustranné - plech
Tvar vnějšího kroužku	válcový
Typ	ložisková kladka
Značení	LR5201-X-2Z-TVH-XL
Značka výrobce	INA
