INA LR 204-2RSR ložisková kladka

INA LR 204-2RSR ložisková kladka

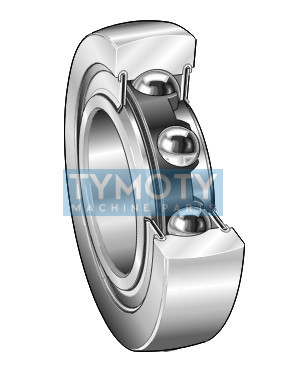

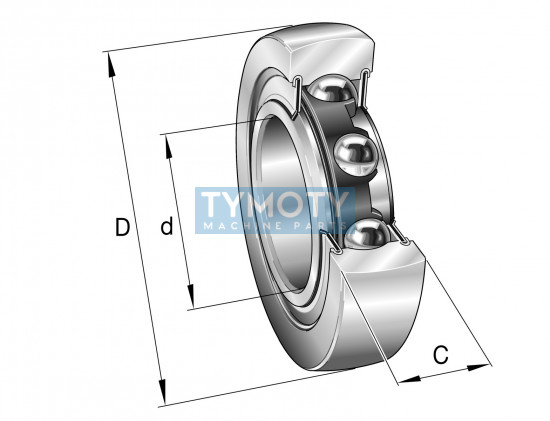

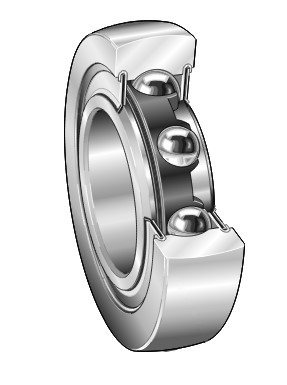

Ložisková kladka INA LR 204-2RSR je jednořadá pojezdová jednotka konstrukčně vycházející z kuličkového ložiska. Je charakteristická tlustostěnným vnějším kroužkem s kulovým profilem (R500), který umožňuje přenášet vysoká radiální zatížení a vyrovnávat mírné nesouososti při pojezdu. Kladka je vybavena oboustranným břitovým těsněním a je dodávána s celoživotní náplní maziva, což zajišťuje bezúdržbový provoz v náročných průmyslových aplikacích.

Alternativní označení a identifikace

LR204-2RSR, LR 204-2RSR, LR 204 NPPU, 050274139-0000, 0502741390000, EAN 4012802825138, 567404, PID: LR204-2RSR, KEYWORDS: 10069362, LR2042RSR, INALR204, LR204INA, SCHAEFFLERLR204, LR204SCHAEFFLER.

Geometrie a konstrukce

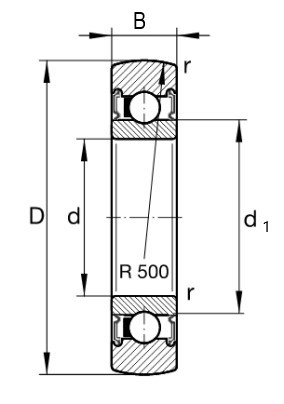

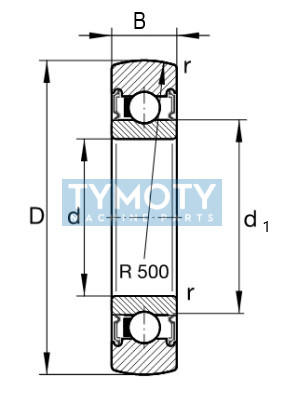

• Vnější kroužek: Tlustostěnný s vnějším kulovým povrchem (profil R500 mm) pro snížení hranového napětí.
• Těsnění 2RSR: Kontaktní břitové těsnění z obou stran (pryžové), které účinně chrání vnitřní prostor před nečistotami a vlhkostí.
• Klec: Polyamidová klec pro vedení valivých těles, snižující tření a hlučnost za provozu.
• Vnitřní kroužek: Oboustranně rozšířený vnitřní kroužek pro snadnou instalaci na hřídel.
• Mazání: Naplněno vysoce kvalitním plastickým mazivem pro celou dobu životnosti bez možnosti domazávání.

Konstrukční vlastnosti

Díky tlustostěnnému vnějšímu kroužku jsou tyto kladky schopny odolávat vysokým bodovým zatížením a rázům. Kulový profil vnějšího kroužku minimalizuje opotřebení protiběžné dráhy při mírném naklopení kladky. Provedení 2RSR s radiálním těsnicím účinkem zajišťuje vysokou provozní spolehlivost i v prašném prostředí. Absencí excentru je kladka určena pro přímou montáž na čepy nebo hřídele s válcovým lícováním.

Oblast použití / Příklady aplikací

Kladky LR 204-2RSR nacházejí uplatnění především v lineárních vodicích systémech, vačkových mechanismech a dopravníkových technologiích. Jsou vhodné pro pojezdové dráhy, kde se očekává kombinované radiální a axiální zatížení (axiální zatížení v obou směrech v důsledku nesouososti).

Montáž a údržba

Kladka je dodávána připravená k montáži s předplněným mazivem. Vzhledem k uzavřené konstrukci 2RSR nevyžaduje po celou dobu životnosti žádnou údržbu ani domazávání. Při montáži je nutné dbát na správné ustavení vůči vodicí dráze, aby nedocházelo k nadměrnému jednostrannému přetěžování.
