INA LR 203-2RSR ložisková kladka

INA LR 203-2RSR ložisková kladka

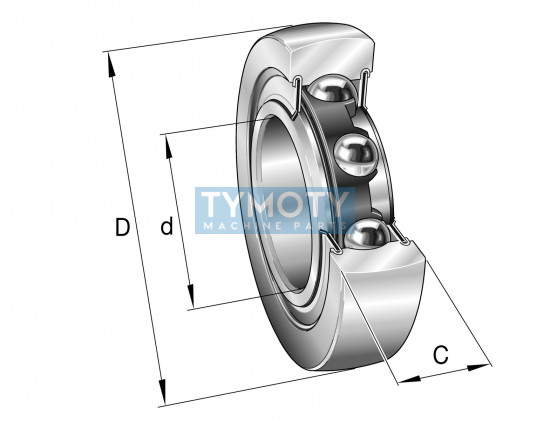

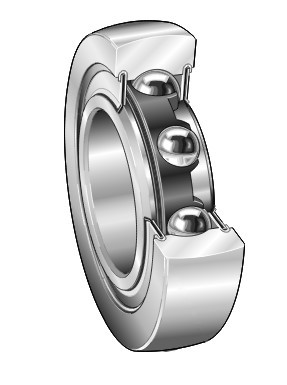

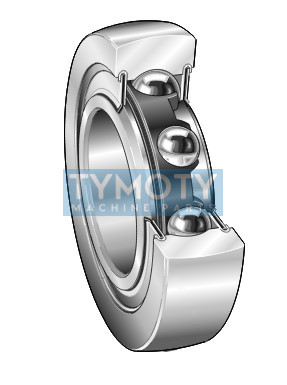

Ložisková kladka LR 203-2RSR od renomovaného výrobce INA je jednořadá vačková kladka konstrukčně vycházející z kuličkového ložiska. Tento komponent je navržen s tlustostěnným vnějším kroužkem, který umožňuje přenos vysokých radiálních rázových zatížení a zároveň efektivně rozkládá tlak na dráhu. Kulový profil vnějšího kroužku eliminuje hranové napětí při mírném naklopení vůči protilehlé dráze.

Alternativní označení a identifikace:

• PID: 050144650-0000
• EAN: 4012802826135
• Typové kódy: LR 203-2RSR, LR203-2RSR, LR2032RSR
• Ekvivalenty: LR203.2RS INA, LR203KRR INA, LR203-2RS INA, LR203-2RSR>A INA, 567403, LR203NPPU
• ECLASS: 23-05-15-90

Geometrie a konstrukční prvky:

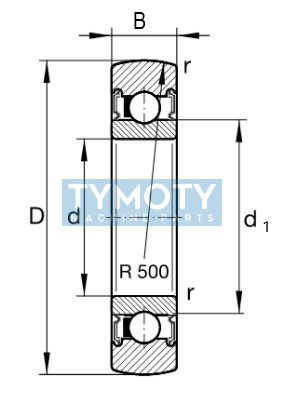

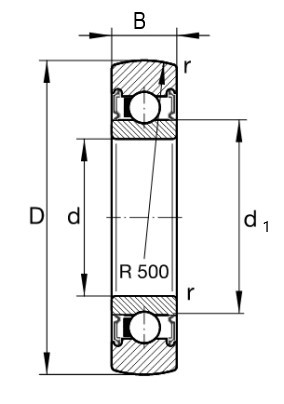

• Vnější kroužek: Tlustostěnný s kulovým profilem o poloměru R = 500 mm pro optimalizaci kontaktního napětí.
• Těsnění 2RSR: Oboustranné pryžové břitové těsnění s radiálním účinkem chránící vnitřní prostor před nečistotami a vlhkostí.
• Klec: Polyamidové provedení zajišťující tichý chod a nízké tření při vysokých otáčkách.
• Vnitřní kroužek: Oboustranně rozšířený vnitřní kroužek s válcovou dírou pro snadnou montáž na hřídel.
• Mazání: Naplněno vysoce kvalitním plastickým mazivem pro celou dobu životnosti, bez nutnosti domazávání.

Funkční charakteristika:

Kladka je schopna absorbovat axiální síly vznikající v důsledku nesouososti nebo šikmého náběhu v obou směrech. Konstrukce s nízkým třením umožňuje vyšší rotační rychlosti a minimalizuje vývin tepla oproti kladkám s plným počtem valivých těles. Jednotka je dodávána jako připravená k okamžité montáži bez potřeby další údržby.

Oblast použití / Příklady aplikací:

• Dopravníkové systémy a logistické linky.
• Lineární vedení a pojezdy.
• Vačkové mechanismy a tiskařské stroje.
• Vodicí systémy pro strojírenství.

Montáž a údržba:

Montáž se provádí nasunutím na hřídel, přičemž je nutné dbát na správné vymezení axiální polohy. Díky uzavřenému systému těsnění 2RSR a celoživotní náplni maziva nevyžaduje produkt během provozu žádnou údržbu. Při montáži se doporučuje vyhnout přímým rázům na vnější kroužek ložiska.
