INA LASE 20-N ložisková jednotka

INA LASE 20-N ložisková jednotka

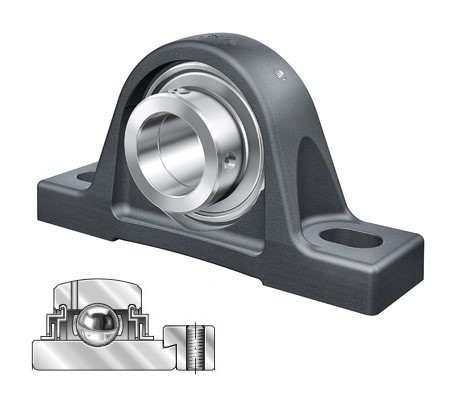

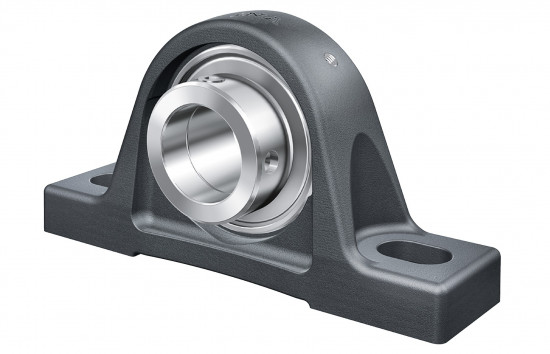

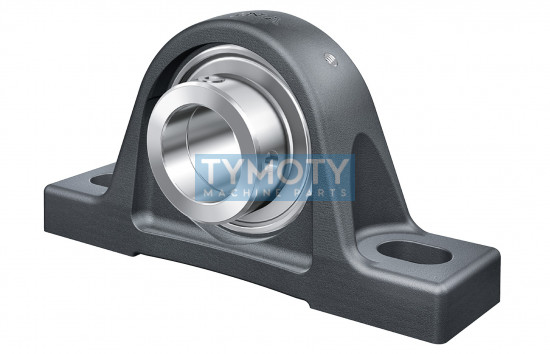

INA LASE 20-N (v provedení X-life) je kompletní stojatá ložisková jednotka tvořená tělesem z šedé litiny a radiálním kuličkovým ložiskem s excentrickým upínacím kroužkem. Tato jednotka je navržena pro snadnou montáž a spolehlivý provoz v průmyslových aplikacích. Provedení X-life zaručuje vyšší statickou i dynamickou únosnost, čímž dochází k prodloužení servisních intervalů a celkové životnosti komponenty.

Alternativní označení a identifikace:

Typové označení: LASE20-XL-N, LASE20-N, LASE 20-N, LASE20
Sestava dílů: ložisko GE20-XL-KLL-B + těleso ASE04-FA125 (GG.ASE04-E-N)
EAN: 4012802798432
Číslo výrobce (PID): 000857548-0000
Další kódy: 10076336, LASE20N, INALASE20, LASE20INA, SCHAEFFLERLASE20, LASE20SCHAEFFLER

Konstrukční prvky a geometrie

• Materiál tělesa: Šedá litina (GG) s integrovanou drážkou pro koncové krytky (N).
• Materiál ložiska: Standardní ocel pro valivá ložiska s vysokou čistotou.
• Zajištění hřídele: Excentrický montážní kroužek pro pevné spojení i při změně směru otáčení.
• Těsnění: Oboustranné labyrintové těsnění (L-seals / 2F) účinně bránící průniku nečistot a úniku maziva.
• Profil díry: Válcový, optimalizovaný pro hřídele o průměru 20 mm.

Hlavní výhody a funkční charakteristika:

• X-life standard: Optimalizovaná geometrie oběžných drah a povrchová úprava pro maximalizaci únosnosti.
• Kompenzace nesouososti: Kulová plocha vnějšího kroužku ložiska a vnitřní tvar tělesa umožňují vyrovnání statických chyb souososti hřídele.
• Antikorozní ochrana: Povrch tělesa je opatřen tmavošedým ochranným nátěrem.

Montáž a údržba:

Jednotka je určena pro upevnění shora i zespodu na rovné plochy. Díky excentrickému kroužku je instalace rychlá bez nutnosti speciálního nářadí pro nalisování. Mazací otvor se závitem M6 umožňuje domazávání ložiska v závislosti na provozních podmínkách a prostředí. Jednotka je kompatibilní s ochrannými krytkami KASK04 (podle konfigurace drážky tělesa).
