INA KRV 35 PP-A kladka snímací

INA KRV 35 PP-A Snímací kladka

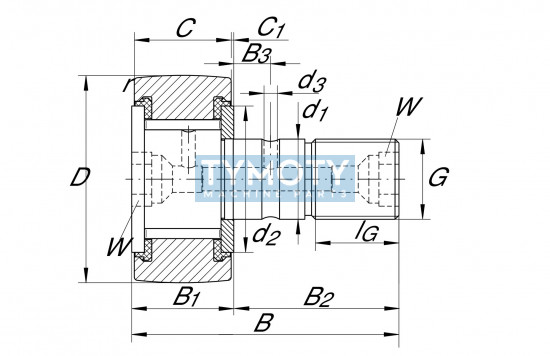

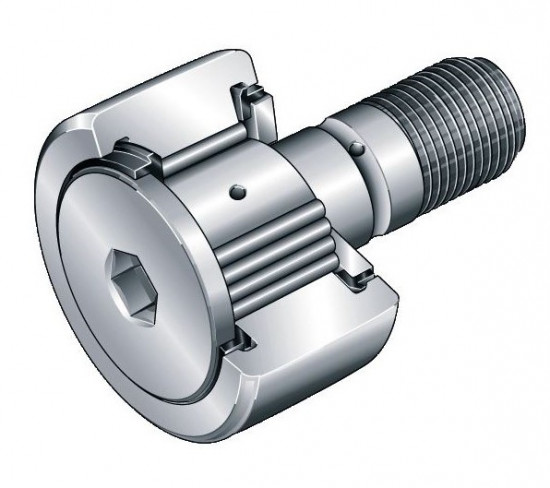

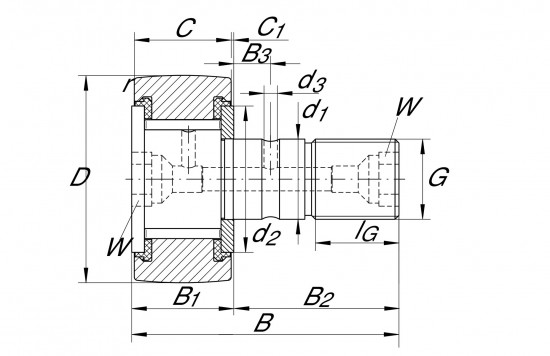

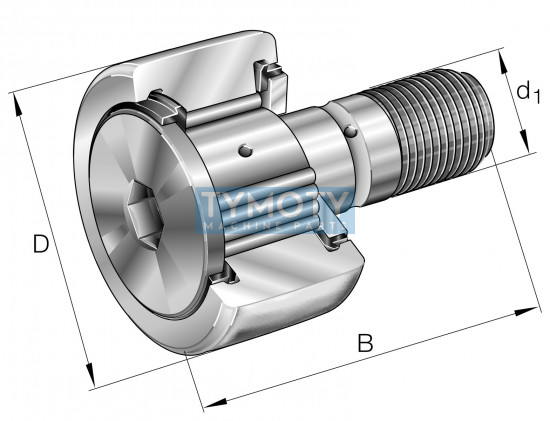

Snímací kladka INA KRV 35 PP-A představuje vysoce výkonné valivé ložisko s čepem, které je osazeno plným počtem jehlových valivých těles (bez klece). Tato konstrukce umožňuje dosažení maximální radiální únosnosti a vysoké odolnosti proti rázům. Kladka je navržena se silnostěnným vnějším kroužkem s kulovým povrchem, což optimalizuje rozložení tlaku při naklopení a minimalizuje namáhání hran. Integrovaný závitový čep nahrazuje vnitřní kroužek a usnadňuje montáž přímo do konstrukčních dílů.

Alternativní označení a identifikace:

Produkt je identifikovatelný pod těmito kódy a ekvivalenty: KRV35-PP INA, KRV35-PP-A INA, KRV35PPA INA, KRV35PP INA. Výrobce Schaeffler (značka INA) uvádí PID 005591813-0000. Ekvivalentní náhrady jiných výrobců: KRV35PP SKF, KRV35PPA SKF, KRV35PP NBS. EAN: 4012802423259. Interní ID: 10047211.

Konstrukce a technické provedení

• Plný počet jehel: Absence klece dovoluje instalaci maximálního počtu valivých elementů pro extrémní radiální zatížení.
• Těsnění PP: Třífázové těsnění tvořené plastovými axiálními kluznými kroužky na obou stranách (NBR elastomer s pozinkovaným plechem), které je axiálně předepnuté.
• Vnější kroužek: Disponuje optimalizovaným profilem s kulovým povrchem pro eliminaci hranových napětí.
• Axiální upevnění: Vybaveno vnitřním šestihranem (imbus) v hlavě čepu i na straně závitu pro snadnou fixaci při montáži.
• Mazací systém: Kladka je domazatelná přes hlavu čepu i stranu závitu; balení obsahuje dvě narážecí maznice (NIPA2X7,5).

Hlavní výhody a funkční charakteristika

Díky plnému osazení jehlovými válečky vykazuje kladka KRV 35 PP-A výrazně vyšší statickou i dynamickou únosnost oproti verzím s klecí. Těsnění PP účinně chrání vnitřní prostor ložiska před vnikem nečistot a zároveň udržuje mazivo, což prodlužuje servisní intervaly. Je ideální pro aplikace s vysokými radiálními silami a tam, kde dochází k rázovému namáhání. Axiální kluzné kroužky z plastu navíc snižují tření při náhodných axiálních kontaktech.

Oblast použití

Tato snímací kladka je určena pro široké spektrum průmyslových aplikací, zejména pro vačkové mechanismy, dopravníkové systémy, lineární vedení a vodicí dráhy. Je vhodná pro provoz na plochých drahách, kde se využívá kulový profil vnějšího kroužku k vyrovnání mírné nesouososti.

Montáž a údržba

Při instalaci je nutné dodržet utahovací moment matice 58 Nm, aby nedošlo k poškození závitu nebo deformaci čepu. Kladka je dodávána s již aplikovaným plastickým mazivem na bázi lithného mýdla. Domazávání je možné bez omezení skrze otvory v čepu pomocí přiložených maznic. Pro montáž slouží vnitřní šestihran o velikosti 8 mm (W).
