INA KR 52 PP kladka snímací

INA KR 52 PP (KR 52-PP-A) Snímací kladka

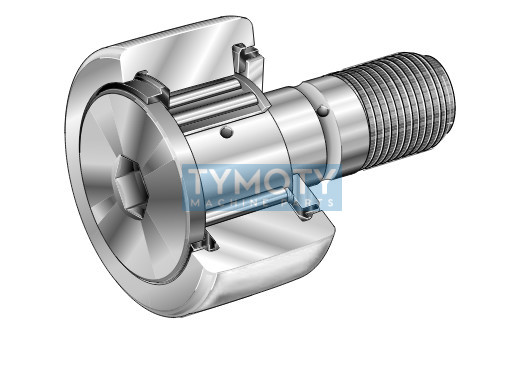

Snímací kladka KR 52 PP od předního výrobce INA (skupina Schaeffler) je vysoce odolná ložisková jednotka s jehlovými válečky, navržená pro přenos vysokých radiálních sil. Tento typ je vybaven masivním čepem se závitem, který nahrazuje vnitřní kroužek a umožňuje přímou montáž do nosných konstrukcí. Vnější kroužek má tlustostěnný profil s optimalizovaným kulovým povrchem, což eliminuje hranové napětí při naklopení a zajišťuje hladký chod po vodicích drahách a vačkách.

Alternativní označení a identifikace:

• Typové označení: KR 52-PP, KR 52-PP-A, KR52PPA INA, KR52-PP-AS INA
• Ekvivalenty: SKF KR 52 PP, SKF KR 52 PPA, NTN KR 52 LL/3AS
• Identifikátory: PID: 613359, EAN: 4012802428414, Číslo výrobce: 005750458-0000
• Klíčová slova: 10048488, SCHAEFFLER KR52

Konstrukční a funkční vlastnosti

• Těsnění PP: Oboustranné třífázové axiální kluzné těsnění z plastu (NBR) s pozinkovanými ocelovými podložkami, které chrání ložiskový prostor před nečistotami a vlhkostí.
• Optimalizovaný profil: Vnější kroužek s kulovým (sférickým) povrchem pro lepší distribuci zatížení při nesouososti.
• Klec: Lisovaná ocelová klec zajišťující přesné vedení jehlových válečků a umožňující vyšší otáčky oproti plnému počtu valivých těles.
• Montážní prvky: Vybaveno vnitřním šestihranem na obou stranách (hlava i čep) pro snadné dotažení a fixaci.
• Domazávání: Konstrukce umožňuje domazávání přes hlavu čepu nebo stranu se závitem; součástí balení jsou dvě maznice (NIPA2X7,5).

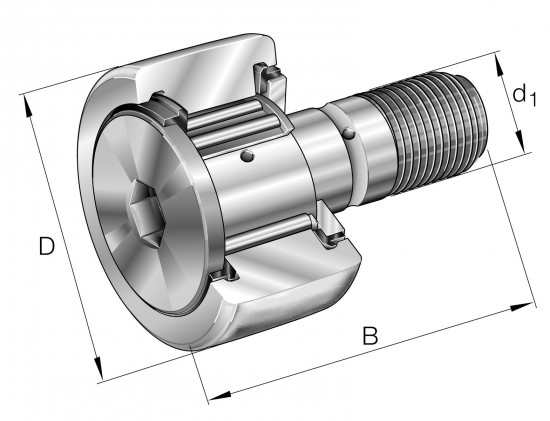

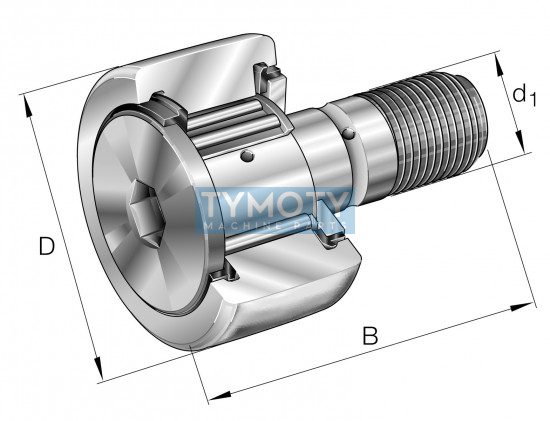

Technická specifikace

Kladka je vyrobena ze standardní oceli pro valivá ložiska s vysokou tvrdostí a odolností proti opotřebení. Provedení "A" značí vylepšenou vnitřní konstrukci, která je plně zaměnitelná se starším značením KR 52 PP. Axiální upevnění pomocí vnitřního šestihranu velikosti 10 mm (W) umožňuje precizní instalaci bez rizika poškození těsnění.

Oblast použití

Tato snímací kladka je určena pro průmyslové aplikace zahrnující vačkové mechanismy, dopravníkové linky, lineární vodicí systémy a manipulační techniku. Díky schopnosti absorbovat radiální i mírná axiální zatížení je vhodná pro náročné provozy s požadavkem na dlouhou životnost a minimální údržbu.

Montáž a údržba

Při montáži je nutné dodržet doporučený utahovací moment 120 Nm, aby nedošlo k uvolnění nebo deformaci čepu. Kladka je dodávána s prvotní náplní plastického maziva, domazávání je možné bez omezení skrze integrované mazací otvory v čepu o průměru 4 mm (d3).
