INA KR 35 PP-A kladka snímací

INA KR 35 PP-A kladka snímací

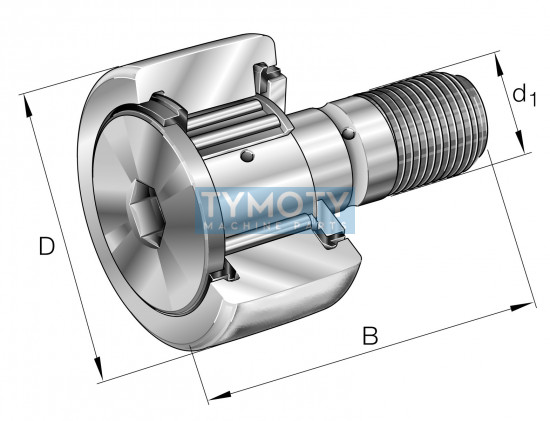

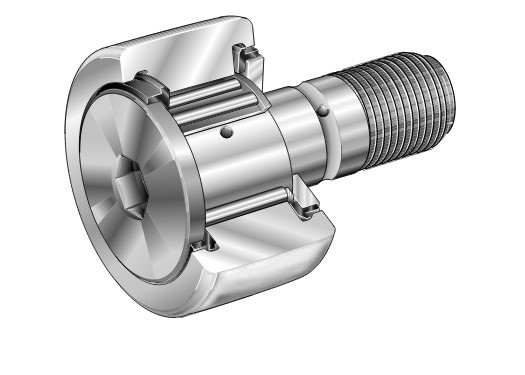

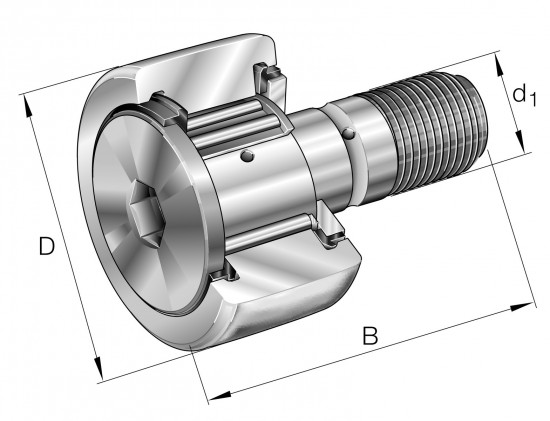

Snímací kladka INA KR 35 PP-A je konstruována jako jednořadé jehlové ložisko s čepem, určené pro přenos vysokých radiálních sil a vyrovnávání nesouososti. Tento model disponuje masivním vnějším kroužkem s kulovým (sférickým) profilem, který minimalizuje kontaktní napětí a eliminuje vznik hranového tlaku při naklopení. Kladka je vybavena ocelovou klecí pro precizní vedení valivých těles a těsněním typu PP na obou stranách, které zajišťuje ochranu proti nečistotám a vlhkosti.

Alternativní označení a identifikace:

Typové označení: KR 35-PP-A, KR 35 PP-A, KR35-PP, KR35-PP-A INA
Ekvivalenty: KR35PP SKF, KR35PPA SKF, CF-M35 RBC Bearings Industrial, KR35CLL NTN, KR35LL/3AS NTN
Identifikátory: PID: KR35 -PP, Číslo výrobce: 005665884-0000, EAN: 4012802428124, 4012802450736, ECLASS: 23-05-15-02, Kód: 10047176

Geometrie a konstrukce:

• Vnější kroužek: Kulový profil (označení A) optimalizovaný pro snížení opotřebení vodicích drah.
• Těsnění PP: Třífázové těsnění tvořené plastovými axiálními kluznými podložkami a těsnicím břitem z NBR, které jsou axiálně předepnuté.
• Fixace: Čep je opatřen vnitřním šestihranem (I6) na straně čela i na straně závitu pro snadnou montáž.
• Klec: Lisovaná ocelová klec pro optimální vedení jehel při vyšších otáčkách.
• Mazací systém: Integrované domazávací otvory v čele čepu a na dříku.

Hlavní výhody a funkční charakteristika:

Kladka KR 35 PP-A se vyznačuje zvýšenou odolností proti radiálním rázům díky masivní konstrukci vnějšího kroužku. Použité PP těsnění s axiálními kluznými podložkami efektivně chrání vnitřní prostor ložiska před hrubými nečistotami a zároveň udržuje mazivo uvnitř, což prodlužuje servisní intervaly. Kulový profil vnější plochy je nezbytný v aplikacích, kde dochází k nesouososti s vodicí dráhou nebo kde je vyžadována redukce hranového napětí.

Montáž a údržba:

Součástí dodávky jsou dvě maznice typu NIPA2X7,5 určené k nalisování. Ložisko je dodáváno naplněné standardním mazivem na bázi lithného mýdla, avšak díky konstrukci relubrication feature (KSP) je domazávání možné přes čelo čepu, osazení nebo závit. Při montáži je nutné dodržet předepsaný utahovací moment matice 58 Nm a k zajištění čepu využít vnitřní šestihran (SW 8 mm), aby nedošlo k protočení dříku.

Oblast použití:

Snímací kladky tohoto typu jsou primárně určeny pro vačkové mechanismy, dopravníkové systémy, lineární vedení a zakladače v průmyslové automatizaci. Jsou vhodné pro provoz na plochých drahách, kde se očekává zvýšené radiální zatížení.
