INA KR 22 PP-A kladka snímací

Snímací kladka INA KR 22 PP-A s jehlovými válečky, ocelovou klecí a závitovým čepem M10x1. Disponuje sférickým vnějším kroužkem (D=22mm), oboustranným PP těsněním a teplotním rozsahem -30 až +140 °C.

Výrobce:: INA
Kód artiklu:: 347034
Katalogové číslo:: L.KR 22 PP
EAN:: 4012802368482
Množství skladem: 8 ks
Skladem u dodavatele: 996 ks - do 4 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 16. 6. 2026

Cena s DPH 775,37 Kč

Cena bez DPH 640,77 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	640,77 Kč	775,37 Kč	775,37 Kč

Popis produktu

INA KR 22 PP-A kladka snímací

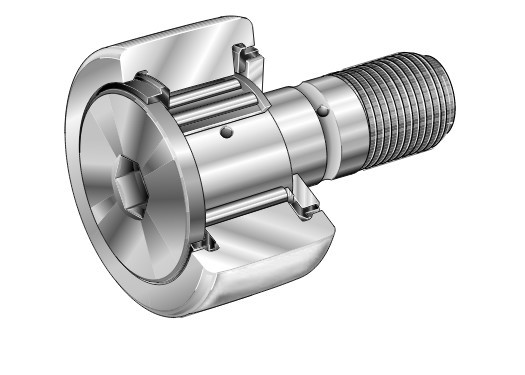

INA KR 22 PP-A je snímací kladka (stud type track roller) osazená jehlovými válečky, navržená pro aplikace s vysokým radiálním zatížením. Tato konstrukce využívá masivní vnější kroužek s kulovým (sférickým) povrchem a pevný závitový čep, který nahrazuje vnitřní kroužek a umožňuje přímou montáž do konstrukčních prvků. Kladka je vybavena klecí, která zajišťuje vedení valivých těles a umožňuje vyšší otáčky ve srovnání s plnojehlovým provedením.

Alternativní označení a identifikace

Tento produkt je v průmyslové praxi znám pod různými označeními a kódy náhrad. Uváděné ekvivalenty a identifikátory jsou:

Značení výrobce: KR22-PP-A, KR22-PP, KR 22-PP-A
Ekvivalenty SKF: KR22PP, KR22PPA
Ostatní ekvivalenty: KR22LL (Neutral), KR22-PP-E, KR22PPB
PID: 005545412-0000 / KR22-PP
EAN: 4012802368482
Klíčová slova: 10047164, KR22PP, INAKR22, KR22INA, SCHAEFFLERKR22

Geometrie a konstrukce

Vnější kroužek: Kulový (sférický) profil pracovní plochy (IOP - Optimized INA-profile) pro eliminaci hranových napětí při nesouososti.
Těsnění (PP): Třístupňové axiální kluzné těsnění na obou stranách, sestávající z plastových náběhových podložek a NBR břitů.
Materiál: Standardní vysoce kvalitní ložisková ocel; ocelová lisovaná klec.
Axiální upevnění: Vnitřní šestihran (imbus) na obou stranách čepu (hlava i dřík) pro snadnou montáž.
Mazání: Naplněno plastickým mazivem na bázi lithného mýdla; obsahuje 2 kusy maznic NIPA1X4,5 k dodatečné montáži.

Mezní otáčky (mazání tukem)

Parametr	Hodnota

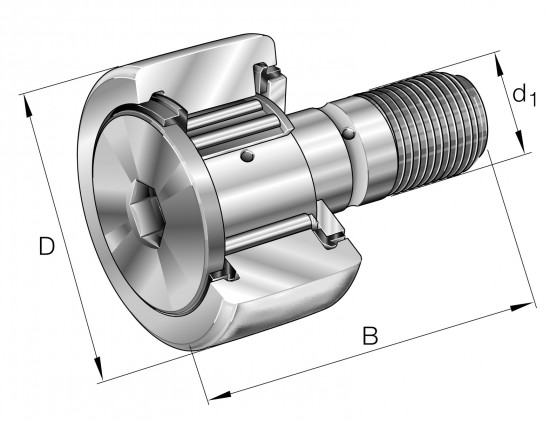

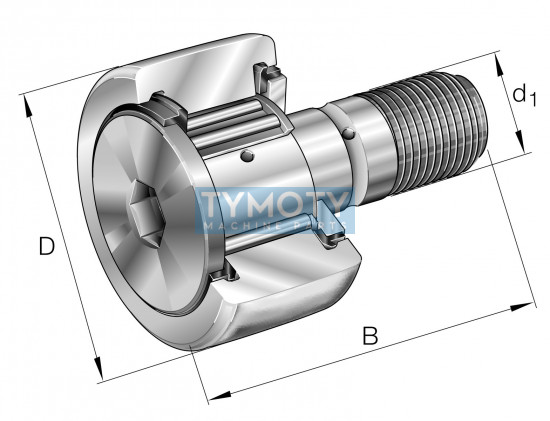

Vnější průměr (D)	22 mm
Průměr čepu (d1)	10 mm
Celková šířka (B)	36 mm
Šířka vnějšího kroužku (C)	12 mm
Závit (G)	M10x1
Délka závitu (IG)	12 mm
Efektivní délka čepu (B2)	23 mm
Maximální šířka příložky (B1)	13,2 mm
Dynamická únosnost radialní (Cr w)	4 500 N
Statická únosnost radiální (C0r w)	5 400 N
Mezní únavové zatížení (Cur w)	740 N
8 000 1/min
Teplotní rozsah	-30 °C až +140 °C
Utahovací moment matice (MA)	15 Nm
Hmotnost	0,045 kg

Hlavní výhody a funkční charakteristika

Vysoká únosnost: Silnostěnný vnější kroužek odolává vysokým radiálním silám a rázovému zatížení.
Efektivní utěsnění: Systém PP (axiální kluzné podložky) účinně chrání valivý prostor před nečistotami a udržuje mazivo.
Optimalizovaný profil: Speciální profil INA snižuje kontaktní napětí a prodlužuje životnost dráhy.
Univerzální domazávání: Možnost domazávání otvory v hlavě a dříku čepu zvyšuje provozní spolehlivost.

Montáž a údržba

Kladka se montuje pomocí dodávané šestihranné matice s doporučeným utahovacím momentem 15 Nm. Pro fixaci při utahování slouží vnitřní šestihran (velikost W = 5 mm). Domazávání je možné přes nalisované maznice, které jsou součástí dodávky v nenamontovaném stavu. Snímací kladka je vhodná pro lineární vedení, dopravní systémy a vačkové mechanismy.

Způsoby balení

Název	Množství	Skladem
ks	1	8

Parametry

Číslo výrobce	005545412-0000
Klec	ocelová
Materiál	ocel
Profil díry	válcová
Průměr d (mm)	22
Průměr D (mm)	10
Šířka B (mm)	36
Šířka C (mm)	11
Šířka W (mm)	628596
Teplota maximální °C	+140
Teplota minimální °C	-30
Těsnění	oboustranně plast, kroužek
Tvar vnějšího kroužku	kulový povrch
Typ	snímací kladka
Značení	KR22-PP-A
Značka výrobce	INA
